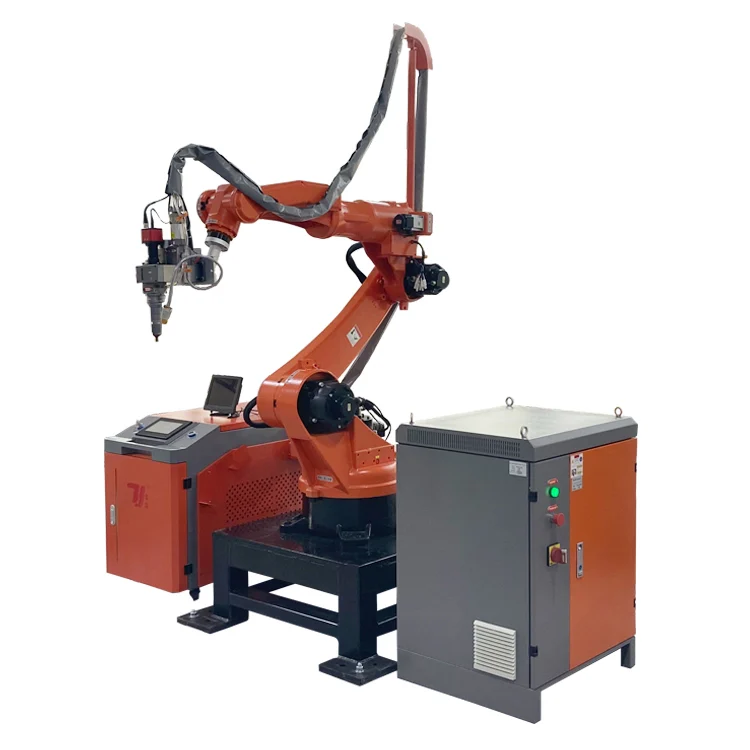

Máquina de Solda a Laser Robô TY-HS5018

Combine um robô industrial de seis eixos com um sistema de soldagem a laser de fibra para juntas tridimensionais repetíveis. Configure a cabeça de soldagem, os dispositivos de fixação, o alimentador de arame e o acesso à peça em torno do material e da costura.

Eixos do robô6eixos

Opções de laser1.5–6kW

Opções de carga útil8–20kg

Solicitar orçamento ← Todos os sistemas robóticos

O orçamento define o robô, equipamento de processo, dispositivos de fixação, salvaguarda, instalação e escopo de aceitação para sua aplicação.

Especificações

Configuração TY-HS5018

Configuração da máquina

Opções de potência do laser: 1,500 / 2,000 / 3,000 / 6,000 W
Opções de carga útil do robô: 8–20 kg
Comprimento da fibra: 10–20 m
Modos de soldagem: Soldagem por pontos / de costura / de sobreposição / de vedação
Resfriamento: Refrigeração a água de dupla temperatura
Fonte de alimentação: 380 V / 50 Hz

Opções de configuração da Máquina de Soldagem a Laser Robótica
Configuração da máquina
Opções de potência do laser	1,500 / 2,000 / 3,000 / 6,000 W
Opções de carga útil do robô	8–20 kg
Comprimento da fibra	10–20 m
Modos de soldagem	Soldagem por pontos / de costura / de sobreposição / de vedação
Resfriamento	Refrigeração a água de dupla temperatura
Fonte de alimentação	380 V / 50 Hz

Recursos

Configure o sistema em torno da sua tarefa de produção

Acesso espacial à junta

Programe caminhos de solda em torno de juntas tridimensionais acessíveis.

Observação e alimentação de arame

Observação de solda CCD e alimentação de arame servo podem ser especificadas para o processo selecionado.

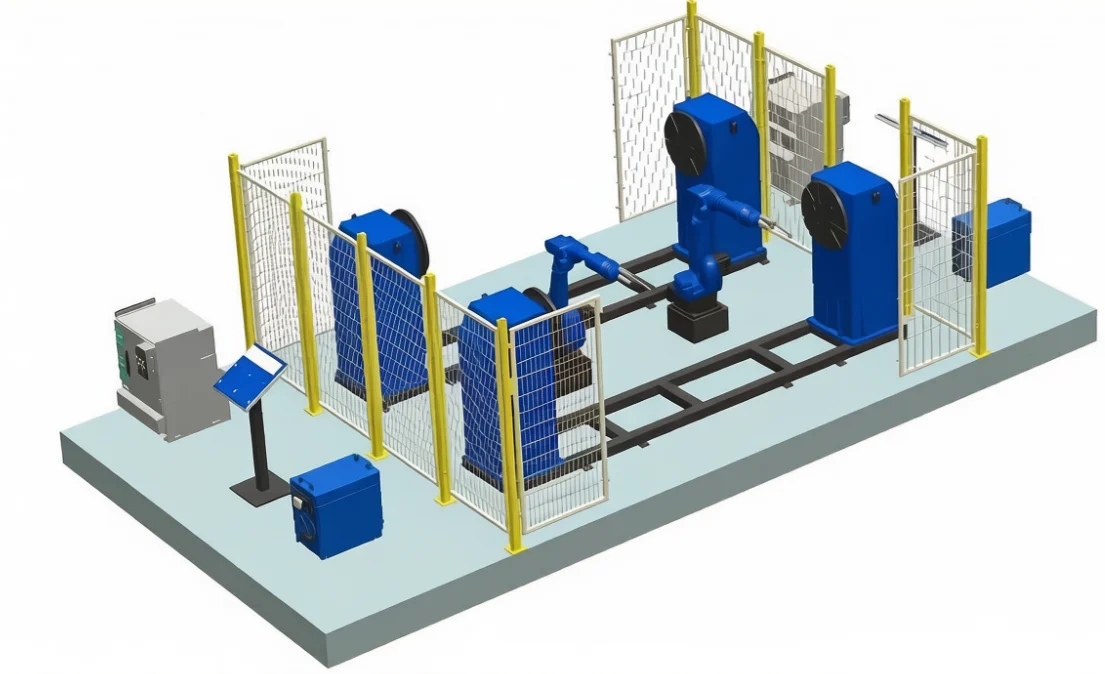

Configuração da estação de trabalho

Planeje dispositivos de fixação, posições de carregamento e estações coordenadas opcionais em torno do ciclo de produção.

Opção de cabeça oscilante

Selecione uma cabeça de soldagem oscilante onde a junta e o processo o exigirem.

Configuração do projeto

Da revisão da peça à integração da célula

01
Revisão da peça e produção
02
Seleção de robô e processo
03
Planejamento de fixação e layout
04
Programação e configuração de interface
05
Revisão de salvaguarda e acesso
06
Testes de processo e aceitação

01
Revisão da peça e produção
02
Seleção de robô e processo
03
Planejamento de fixação e layout
04
Programação e configuração de interface
05
Revisão de salvaguarda e acesso
06
Testes de processo e aceitação

Escopo de aplicação

Peças e aplicações de produção

Revise os requisitos de material, geometria, acesso e produção com a configuração proposta.

Produtos de aço inoxidávelUtensílios de cozinha, tanques, armários e invólucros fabricados

Componentes automotivosJuntas configuradas em peças e conjuntos de metal

Móveis e fabricaçãoEstruturas, prateleiras, escadas e outras estruturas metálicas soldadas

Produtos relacionados

Comparar configurações de robôs relacionadas

Máquina de Corte a Laser Robótica

TY-QG5018

Corte a laser de fibra de seis eixos para componentes metálicos conformados e irregulares. Programe furos, bordas aparadas e contornos tridimensionais ao redor da peça, com alcance do robô, ferramentas e potência do laser selecionados para cada aplicação.

Sistema de Manuseio Robótico

H-AGV

Um sistema de manuseio de robô industrial de base fixa ou montado em trilho para transferir peças e cargas entre estações definidas. Selecione a garra, o alcance do robô, o arranjo do trilho e o equipamento conectado em torno da carga e do fluxo de trabalho.

Máquina de Corte a Laser Robótica com Posicionador

TY-QG5020

Emparelhe um robô de corte a laser de seis eixos com um posicionador de peça rotativo para peças metálicas multi-face. A reorientação coordenada permite o acesso a superfícies adicionais e suporta corte, aparagem e furação em componentes conformados.

Explore as aplicações e processos a laser conectados a este equipamento.

Cubas de aço inoxidável, chaleiras e componentes de cozinha fabricados

Utensílios de cozinha e louças sanitárias

Corte, soldagem e marcação para cubas, chuveiros, tubos em T e chaleiras.

Ver solução

Estrutura da carroceria do veículo, bandeja de bateria e componentes metálicos automotivos

Componentes automotivos

Processamento a laser para estruturas de carroceria, peças de powertrain e componentes de bateria.

Ver solução

Ver todas as soluções industriais

Defina a estação de trabalho completa antes de selecionar o robô

Peça e ferramentas

Forneça desenhos, material, dimensões, massa e as operações necessárias. Inclua o acesso ao dispositivo de fixação e o método de carregamento pretendido para que o robô e as ferramentas possam ser selecionados em conjunto.

Integração e aceitação

Especifique as metas de produção, equipamentos conectados e espaço disponível. Concorde com o teste de processo, proteção, interfaces e critérios de aceitação para a célula completa.

Perguntas sobre seleção de máquinas

Como o TY-HS5018 é configurado?

Quais informações são necessárias para uma cotação?

Envie desenhos representativos da peça, material e dimensões, operações necessárias, produção alvo e layout disponível. Inclua equipamentos conectados e qualquer dispositivo de fixação ou posicionador solicitado.

Como são definidas a proteção e o acesso do operador?

A aplicação completa determina as medidas de proteção. O processo, ferramenta, peça de trabalho, dispositivos de fixação e acesso do operador são considerados em conjunto ao definir a proteção e os intertravamentos.

Solicitar orçamento

Diga-nos a peça. Nós lhe diremos a máquina.

O preço e a entrega dependem do robô, pacote de processo, fixação da peça, salvaguarda e escopo de integração.
