لحام فوهة متعدد المحطات دوار
آلة لحام فوهة الغلاية بالليزر متعددة المحطات
تقوم خلية اللحام بالليزر متعددة المحطات هذه بتنظيم وصلات الجسم بالفوهة المتكررة حول دورة إنتاج دوارة. يتم تكوين مواضع التثبيت ووظائف المحطة وتسلسل التحميل وفقًا لتجميع الغلاية أو وعاء القهوة المقدم.
المواصفات
خيارات التكوين المدرجة في المستند
الليزر والإنتاج · اختر حسب المشروع
- حالة التكوين
- الخيارات المدرجة في الوثيقة؛ تأكيد المجموعة المتوافقة للجزء المقدم
- قوة الليزر
- 1,500 / 2,000 / 3,000 / 6,000 W (اختر واحدًا)
- سرعة اللحام
- 8-90 mm/s (قائمة ورقة التصنيف)
- تخطيط المحطة
- دورة دوارة متعددة المحطات؛ العدد النهائي للمحطات وتسلسل التحميل خاصان بالمشروع
- تكرار تحديد المواقع
- الدليل يدرج ±0.01 mm؛ ورقة التصنيف تدرج ±0.02 mm. تأكيد قبل الطلب
البصريات والعملية · تأكيد كمجموعة واحدة
- طول موجة الليزر
- 1,070 nm (قائمة الدليل)
- تردد النبض
- ≤100 Hz (قائمة الدليل؛ تأكيد مقابل المصدر المحدد)
- عرض النبضة
- 0.5-15 ms (قائمة الدليل؛ تأكيد مقابل المصدر المختار)
- نطاق ضبط البقعة
- 0.1-3 mm (قائمة يدوية)
- خيارات مصدر الليزر
- Raycus / IPG / JPT / MAX (اختيار المشروع)
- خيار رأس اللحام
- Raytools HZG (اختيار المشروع)
تثبيت قطعة العمل والمرافق · تأكيد لكل خلية
- قطع العمل الأساسية
- فوهات الغلايات الكهربائية، فوهات أواني القهوة، والأجزاء ذات الصلة من الأجهزة المائية
- حزمة التثبيت
- تجهيزة مخصصة مصممة حول فتحة الجسم المقدمة، والفوهة، واللحام
- نظام التبريد
- تبريد بالماء
- القائمة الكهربائية
- 220 / 380 V · 3-phase · 50 / 60 Hz (تأكيد للإمداد المختار)
- مغلف مرجعي
- رسم الدليل يظهر 1,140 × 1,014.40 × 1,689.50؛ وحدة الرسم غير مذكورة ويجب تأكيدها
بناء دورة المحطة حول وصلة الفوهة
هذه خلية لحام مُكوَّنة للتطبيق بدلاً من آلة غلاية عالمية. يتم تحديد موقع الجزء، وإمكانية الوصول إلى تجهيزات التثبيت، وترتيب اللحام، ووظائف المحطة بعد مراجعة الجسم والفوهة الحقيقيين.
سير عمل دوار متعدد المحطات
يمكن ترتيب مواقع التحميل، والتحديد، واللحام حول دورة دوارة متكررة. تعتمد وظائف المحطة النهائية والحماية على تسلسل الإنتاج المعتمد.
تطوير تجهيزات خاصة بالفوهة
يتم تصميم أسطح التحديد، واتجاه التثبيت، والوصول إلى اللحام من جسم الغلاية المقدم، وهندسة الفوهة، واللحام بدلاً من التعامل معها كحامل عالمي.
يتم اختيار خيارات العملية معًا
يتم مراجعة قوة الليزر المذكورة، والمصدر، ورأس اللحام، ونطاق البقعة، والإمداد الكهربائي كتكوين متوافق واحد قبل عرض الأسعار.

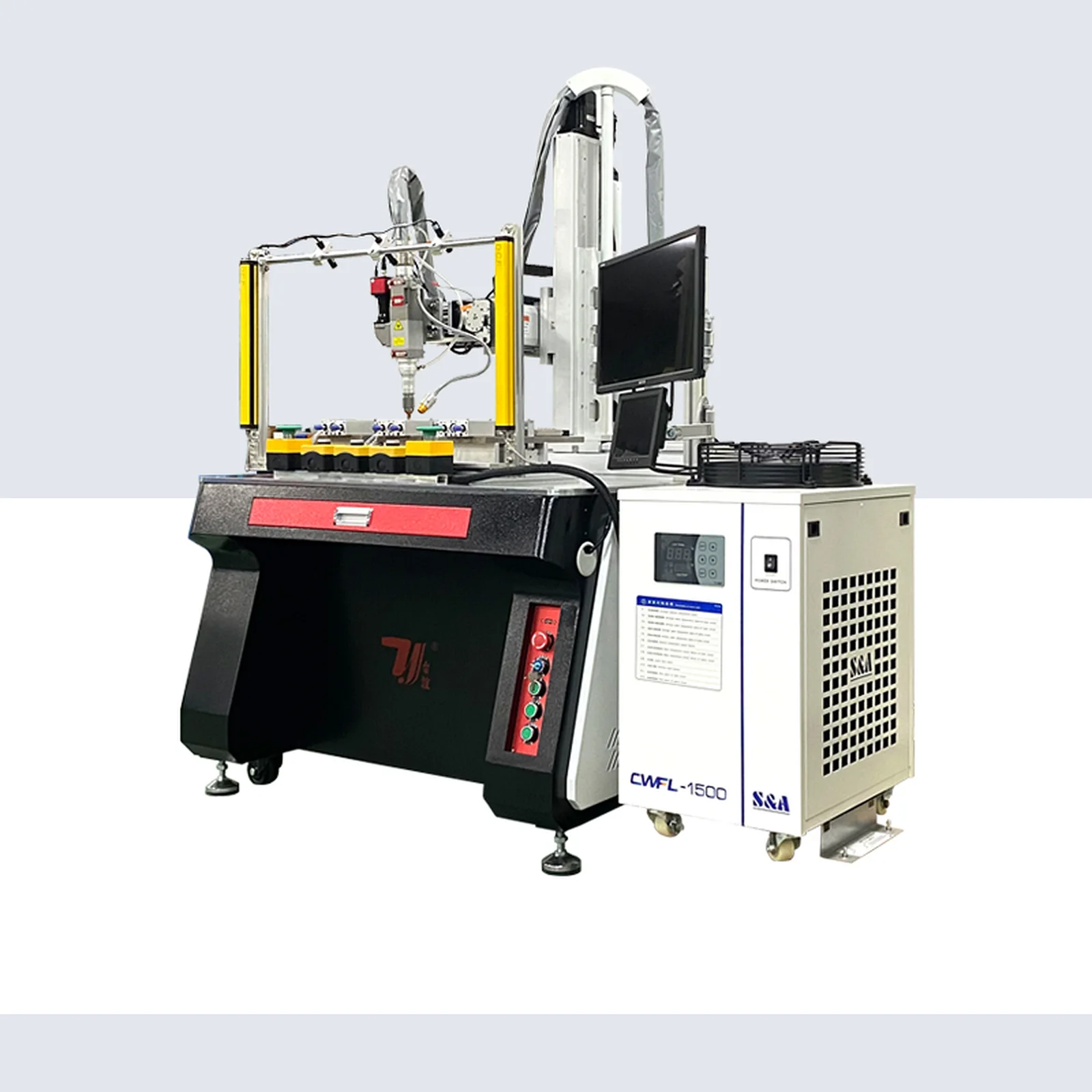

خلية لحام متكاملة
تجمع التهيئة الموردة رأس اللحام، وتجهيزة متعددة المواضع، وأدوات التحكم في الماكينة، ونظام التبريد بالماء للإنتاج الخاص بالتطبيق.
من مراجعة الوصلة إلى التسليم
- 01
لحام قاعدة الماكينة
- 02
تحضير الشعاع
- 03
المعالجة الحرارية
- 04
التصنيع الدقيق
- 05
فحص ما قبل التجميع
- 06
تجميع الماكينة
- 07
الاختبار، التصحيح، والقبول
- 08
التسليم
تخطيط الآلة ومراجع المكونات
هذه الصور مأخوذة من دليل لحام الفوهة المرفق. لا يذكر رسم التخطيط وحدته، لذا يجب تأكيد الأبعاد النهائية قبل الموافقة على تخطيط المصنع.
نطاق التطبيق لوصلات فوهة الغلاية ووعاء القهوة
تعتمد الملاءمة على مواد الجسم والفوهة، وتجميع الوصلة، وهدف الإغلاق، ومتطلبات تشطيب السطح، وإمكانية الوصول إلى اللحام، ودورة الإنتاج المطلوبة.
مقارنة مسار اللحام الأوتوماتيكي التالي
لحام قاع الغلاية بمحطتين
قارن بين محطات العمل المتناوبة لوصلات قاعدة الغلاية والأوعية.
تكوين التثبيت الدوارلحام فوهة الغلاية المخصص
راجع هندسة وصلة الجسم بالفوهة وتثبيت قطعة العمل جنبًا إلى جنب مع تخطيط الإنتاج متعدد المحطات.
أنظمة التطبيقاتنطاق اللحام الأوتوماتيكي
قارن أنظمة اللحام الأوتوماتيكية ذات الرافعة، والمتعددة المحاور، والخاصة بقطعة العمل.
حدد ما يحدث في كل موضع تثبيت
تخطيط التحميل، التحديد واللحام
صف أين تدخل الأجزاء، وكيف يتم تحديد الجسم والفوهة، وأين يتم اللحام، وكيف تغادر التجميع الخلية. يتبع عدد المحطات ووظائفها هذا التسلسل؛ وهي ليست ثابتة حسب اسم المنتج.
وازن الدورة الكاملة
راجع المناولة، التثبيت، حركة التجهيزات، اللحام والفحص عند تحديد هدف الدورة. لا يؤدي التخطيط متعدد المحطات بحد ذاته إلى إنتاج غير مراقب أو زيادة ثابتة في الإنتاج؛ يجب أن يحدد الاقتراح مسؤوليات المشغل والمعدات.
خطط المتغيرات وتخطيط التركيب
اذكر جميع فتحات الجسم، أشكال الفوهة وتغيرات الحجم التي يجب أن تمر عبر الخلية. أكد مجموعات التجهيزات وعملية التغيير، ثم احصل على رسم التركيب النهائي. الرسم المرجعي المرفق لا يحتوي على وحدة أبعاد محددة وليس كافيًا للموافقة على المساحة الأرضية.
أسئلة اختيار الآلة
بماذا يختلف هذا عن صفحة فوهة تجهيزة التثبيت الدوارة المخصصة؟
كلاهما يعالج وصلات الجسم بالفوهة. تركز هذه الصفحة على ترتيب التحميل والتحديد واللحام عبر دورة متعددة المحطات متكررة؛ تركز صفحة تجهيزة التثبيت الدوارة المخصصة على هندسة الوصلة وتثبيت قطعة العمل. قارنهما مقابل تسلسل الإنتاج المطلوب.
كم عدد المحطات المتضمنة؟
العدد النهائي للمحطات والمهمة في كل موضع هي خاصة بالمشروع. قم بتأكيد كليهما في عرض الأسعار باستخدام تسلسل التحميل واللحام والتفريغ المتفق عليه.
هل يعني تعدد المحطات تغذية الأجزاء تلقائيًا؟
لا يتم تحديد التغذية التلقائية من خلال تخطيط المحطة وحده. حدد ما إذا كان المشغلون أو المعدات يقومون بتحميل وتفريغ كل جزء، وأدرج أي معدات مناولة إضافية بشكل صريح في نطاق المشروع.
هل يمكنه تشغيل فوهات غلاية وإبريق قهوة مختلفة؟
يمكن مراجعة الأحجام المختلفة باستخدام تجهيزات تثبيت مخصصة أو قابلة للتغيير. تحدد فتحة الجسم، وشكل الفوهة، والوصول إلى اللحام، ومتطلبات التغيير أي المتغيرات تناسب الدورة المقترحة.
ماذا يجب أن تتضمن خطة الإنتاج؟
أرسل رسومات الجسم والفوهة، والمواد والسمك، وأحجام المتغيرات، ودورة الهدف، وطريقة التحميل، ومتطلبات الفحص. اذكر أي واجهات خطية حتى تتمكن TAIYI من مراجعة تسلسل المحطة وحدود المعدات.
