Einzelplattform-Blechschneiden
Ein-Plattform-Faserlaser-Schneidemaschine

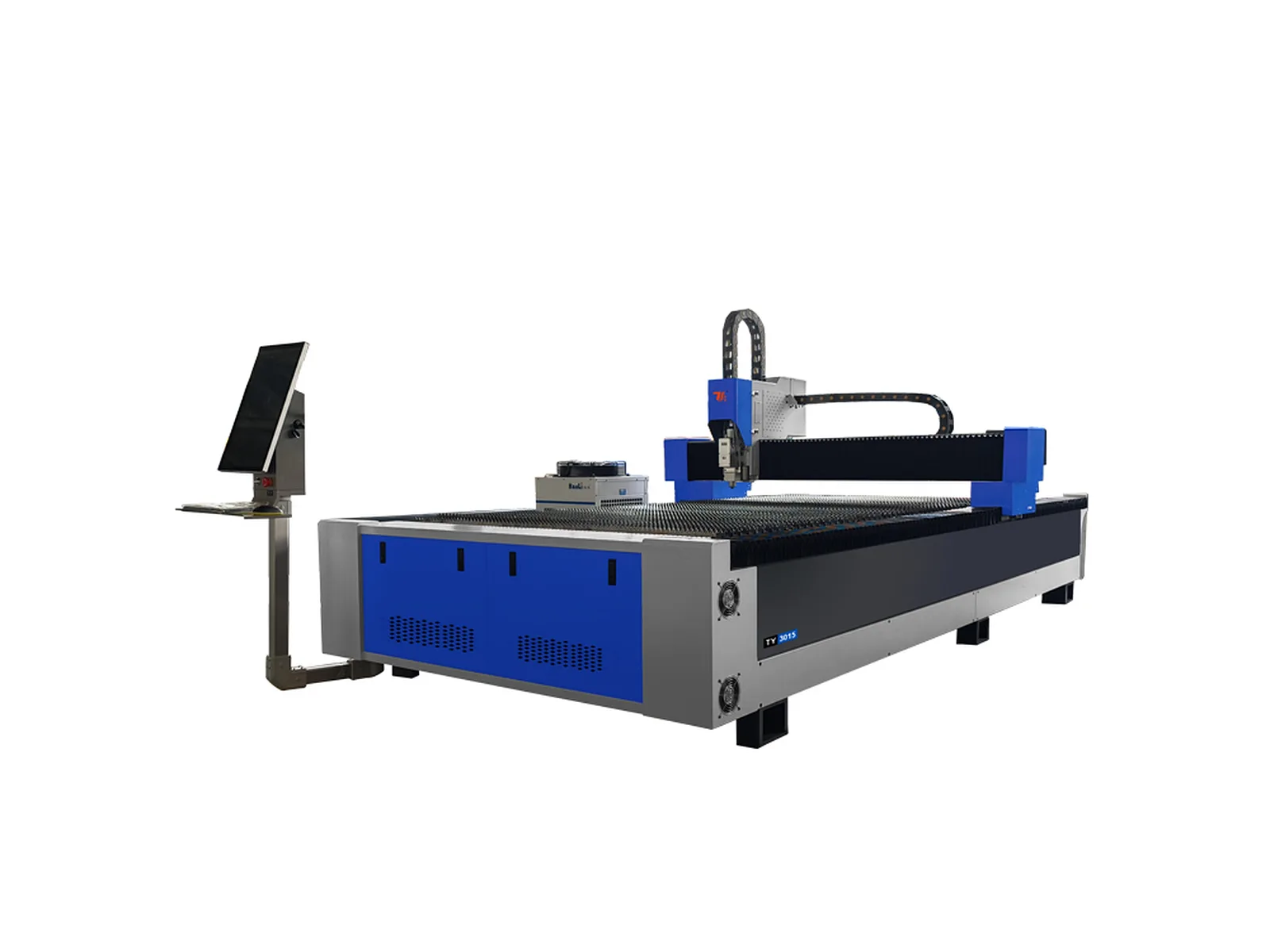

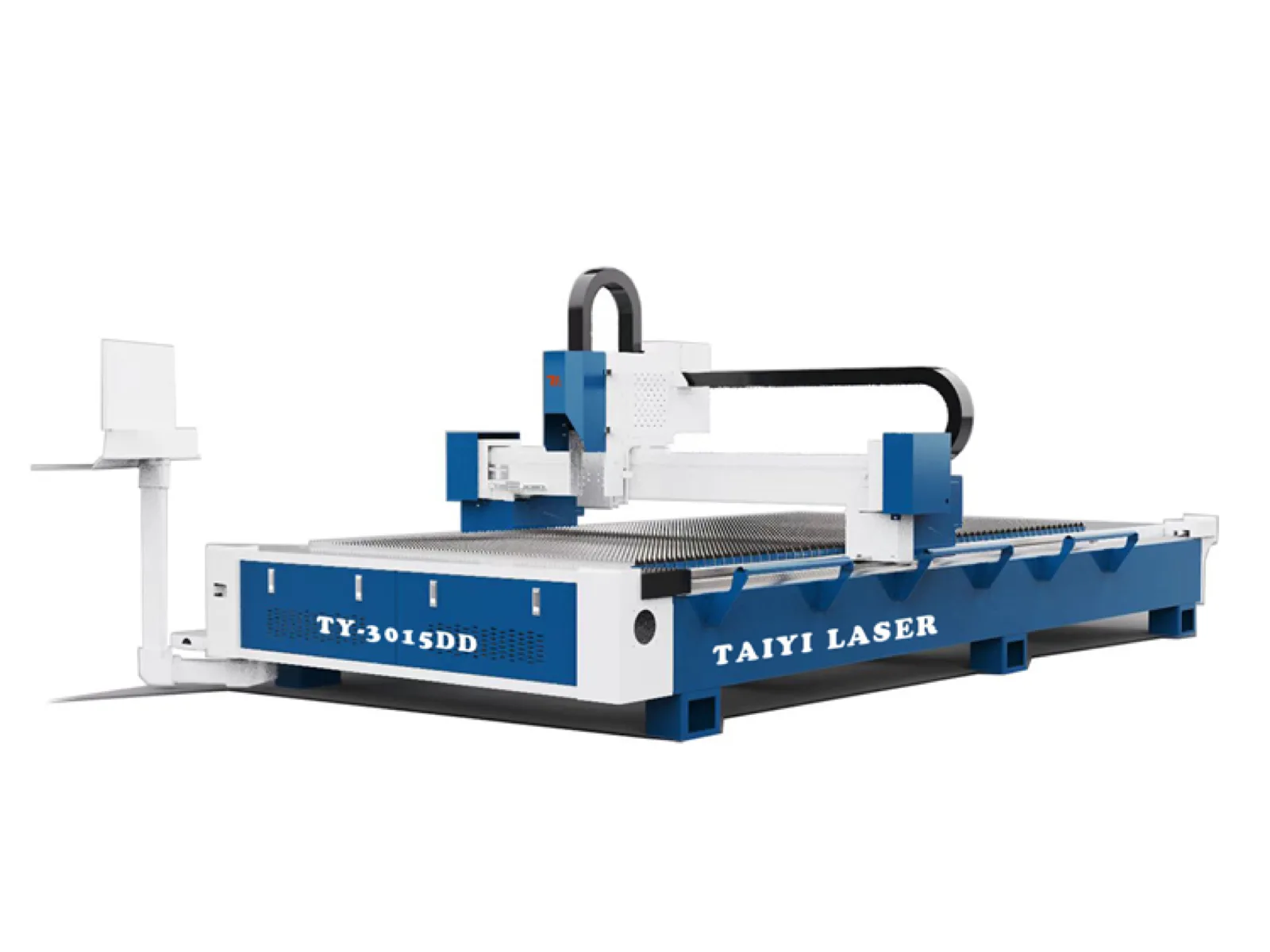

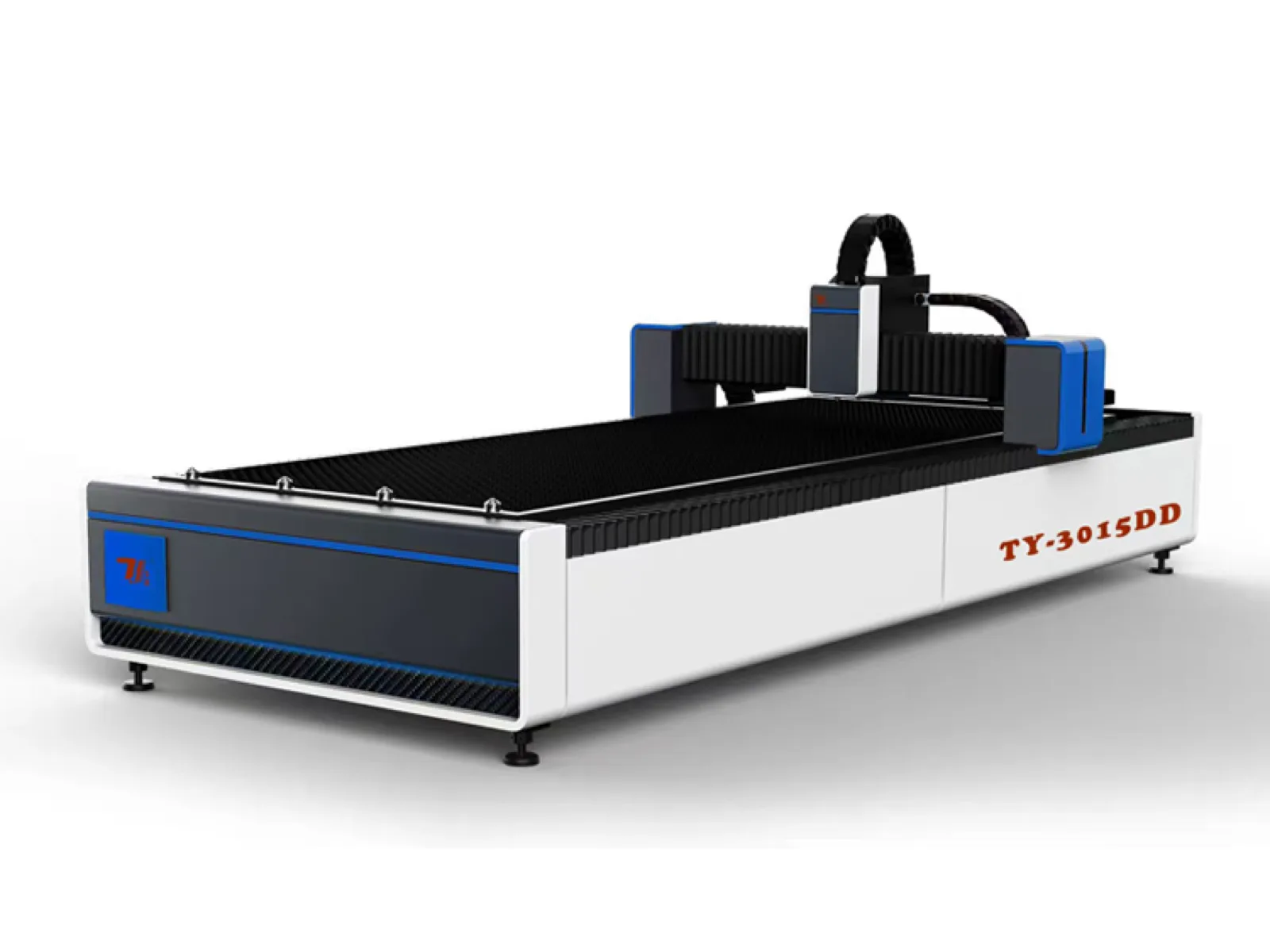

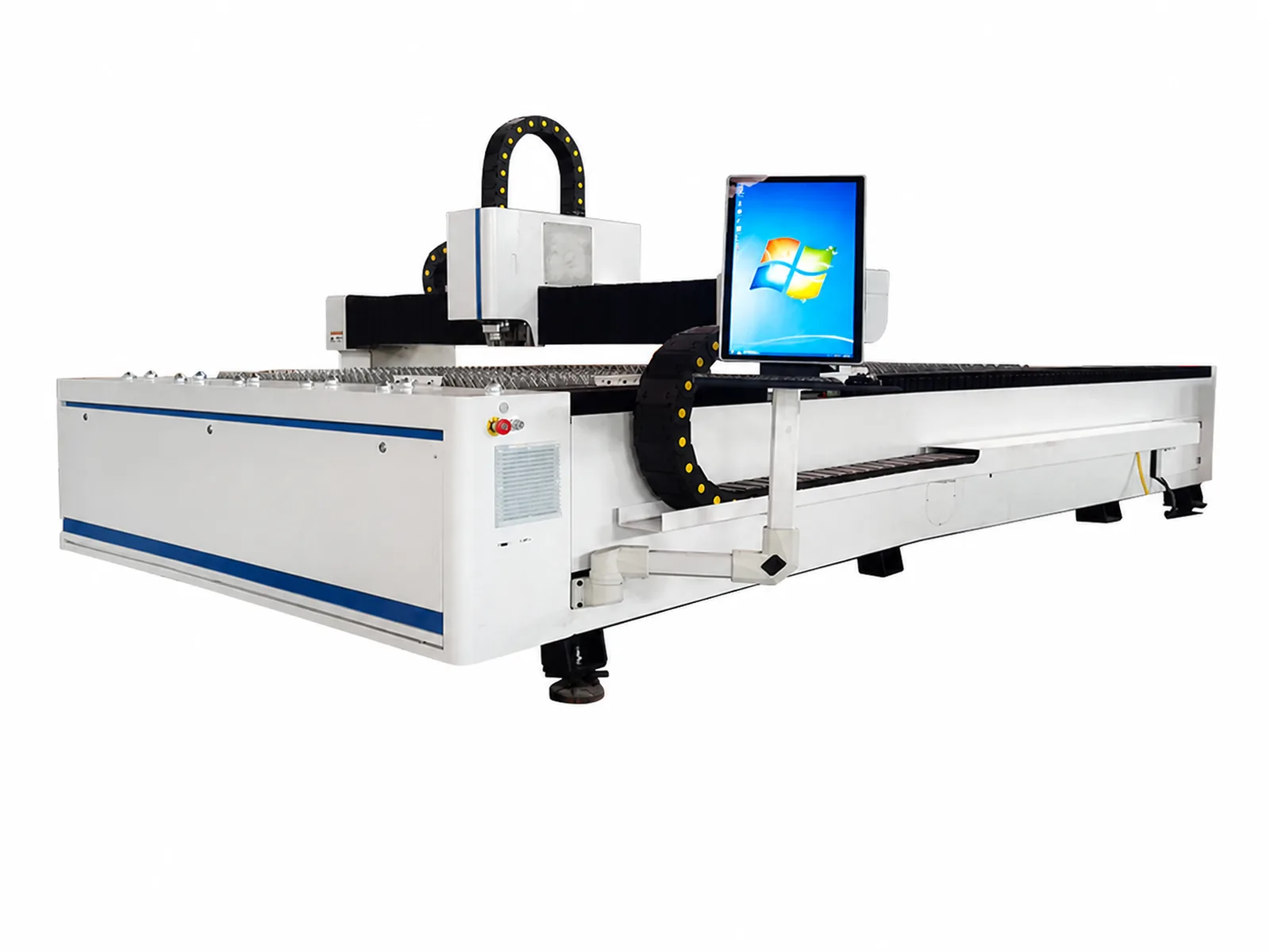

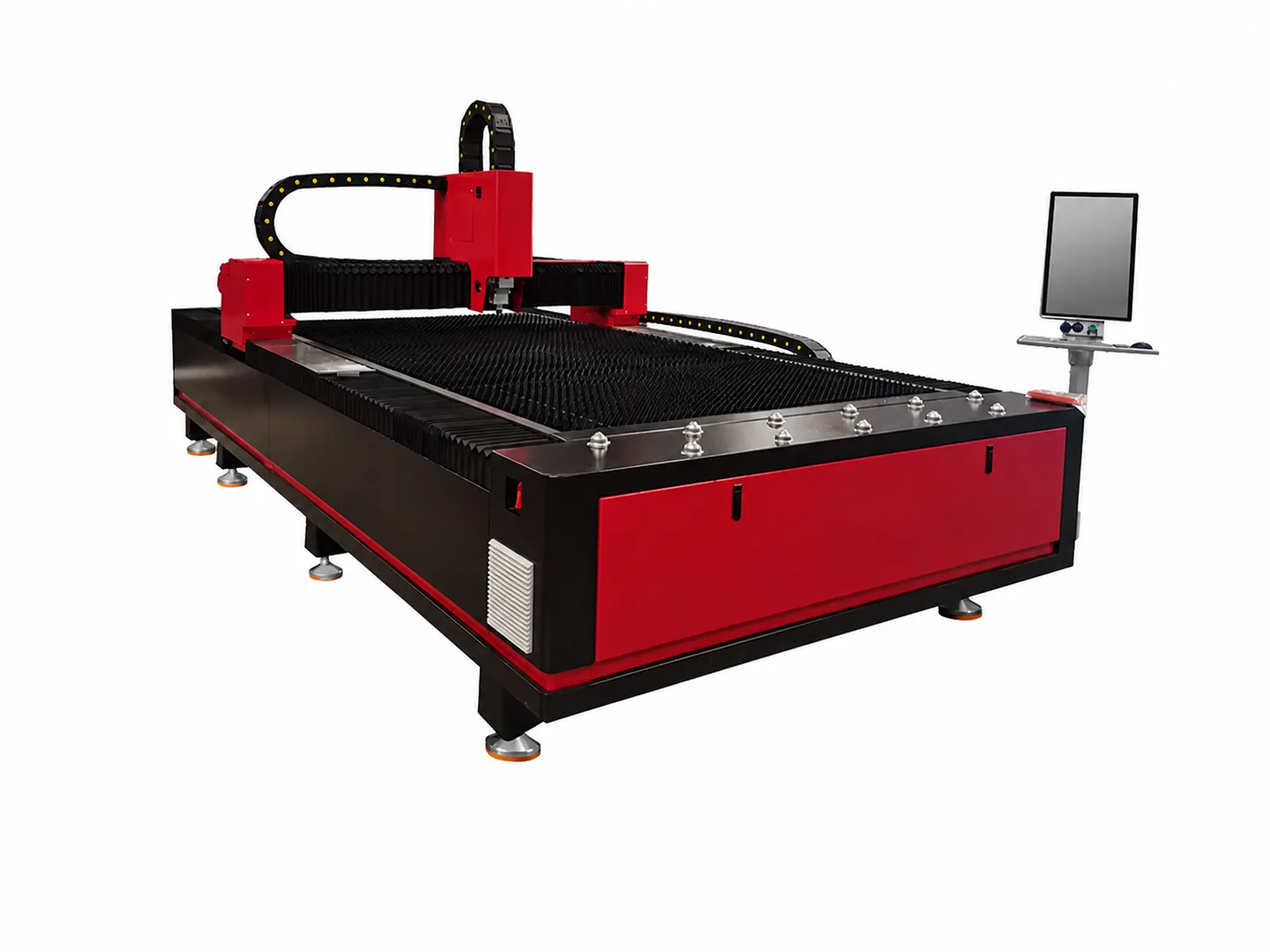

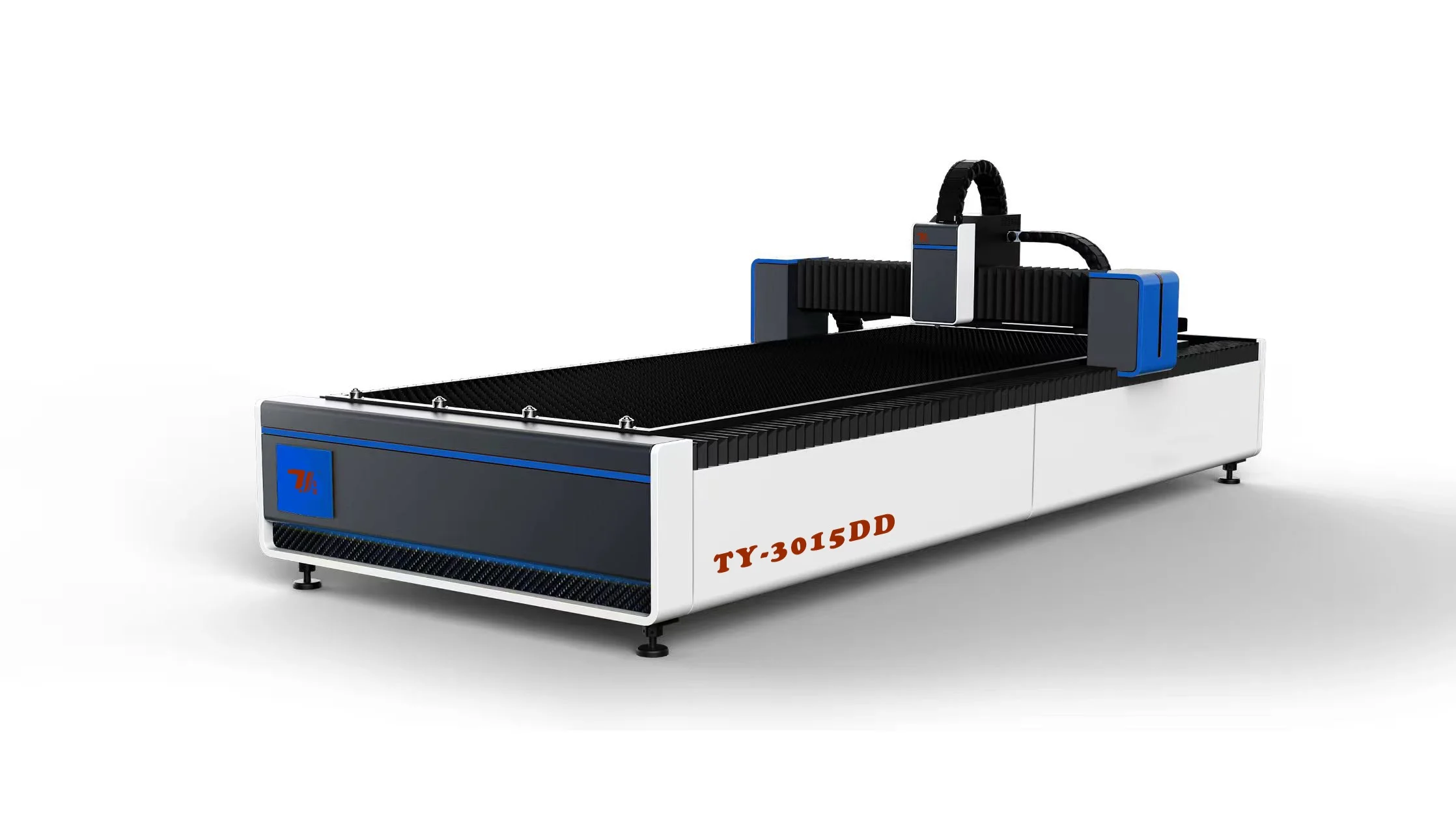

Die Serie TY-3015DD ist ein offener Ein-Plattform-Faserlaser-Schneider für die Blechproduktion. Vergleichen Sie neun gelistete Modelle nach Blechformat und Tischzugang und wählen Sie dann den Laser, den Schneidkopf und die Steuerungen für Ihre Material- und Teilanforderungen.
Gesamtmaschinengarantie: 2 Jahre · Mindestbestellmenge: 1 Satz · Angegebene Lieferzeit: 15-45 Arbeitstage · Endgültiger Preis hängt von der gewählten Konfiguration ab.
Spezifikationen
Modellvergleich mit Einzelplattform
Vergleichen Sie alle aufgeführten Modelle und ihre Arbeitsbereiche in einer vollständigen Tabelle. Zeilen, die sich über die Modellspalten erstrecken, sind serienweite Spezifikationen.
TY-3015DD
- Arbeitsbereich (endgültige Zuordnung noch zu bestätigen)
- 3,050 × 1,500 / 3,000 × 1,500 mm (beide gelistet)
- Laserleistung (Optional)
- 1,500 / 2,000 / 3,000 / 6,000 / 10,000 / 12,000 / 20,000 W
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Laserquelle (Optional)
- Raycus / IPG / BWT / MAX
- Schneidkopf (Optional)
- Raytools / WSX
- Steuerungssystem (Optional; endgültiges Paket noch zu bestätigen)
- Advantech / CypCut
- Servomotor (Optional)
- Yaskawa / Inovance
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 ℃
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Gesamtmaschinengarantie
- 2 Jahre
- Mindestbestellmenge
- 1 Satz
- Gelistete Lieferzeit (endgültiger Zeitpunkt noch zu bestätigen)
- 15-45 Arbeitstage
TY-4015DD
- Arbeitsbereich (endgültige Zuordnung noch zu bestätigen)
- 4,000 × 1,500 mm
- Laserleistung (Optional)
- 1,500 / 2,000 / 3,000 / 6,000 / 10,000 / 12,000 / 20,000 W
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Laserquelle (Optional)
- Raycus / IPG / BWT / MAX
- Schneidkopf (Optional)
- Raytools / WSX
- Steuerungssystem (Optional; endgültiges Paket noch zu bestätigen)
- Advantech / CypCut
- Servomotor (Optional)
- Yaskawa / Inovance
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 ℃
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Gesamtmaschinengarantie
- 2 Jahre
- Mindestbestellmenge
- 1 Satz
- Gelistete Lieferzeit (endgültiger Zeitpunkt noch zu bestätigen)
- 15-45 Arbeitstage
TY-4020DD
- Arbeitsbereich (endgültige Zuordnung noch zu bestätigen)
- 4,000 × 2,000 mm
- Laserleistung (Optional)
- 1,500 / 2,000 / 3,000 / 6,000 / 10,000 / 12,000 / 20,000 W
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Laserquelle (Optional)
- Raycus / IPG / BWT / MAX
- Schneidkopf (Optional)
- Raytools / WSX
- Steuerungssystem (Optional; endgültiges Paket noch zu bestätigen)
- Advantech / CypCut
- Servomotor (Optional)
- Yaskawa / Inovance
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 ℃
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Gesamtmaschinengarantie
- 2 Jahre
- Mindestbestellmenge
- 1 Satz
- Gelistete Lieferzeit (endgültiger Zeitpunkt noch zu bestätigen)
- 15-45 Arbeitstage
TY-6015DD
- Arbeitsbereich (endgültige Zuordnung noch zu bestätigen)
- 6,000 × 1,500 mm
- Laserleistung (Optional)
- 1,500 / 2,000 / 3,000 / 6,000 / 10,000 / 12,000 / 20,000 W
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Laserquelle (Optional)
- Raycus / IPG / BWT / MAX
- Schneidkopf (Optional)
- Raytools / WSX
- Steuerungssystem (Optional; endgültiges Paket noch zu bestätigen)
- Advantech / CypCut
- Servomotor (Optional)
- Yaskawa / Inovance
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 ℃
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Gesamtmaschinengarantie
- 2 Jahre
- Mindestbestellmenge
- 1 Satz
- Gelistete Lieferzeit (endgültiger Zeitpunkt noch zu bestätigen)
- 15-45 Arbeitstage
TY-6020DD
- Arbeitsbereich (endgültige Zuordnung noch zu bestätigen)
- 6,000 × 2,000 mm
- Laserleistung (Optional)
- 1,500 / 2,000 / 3,000 / 6,000 / 10,000 / 12,000 / 20,000 W
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Laserquelle (Optional)
- Raycus / IPG / BWT / MAX
- Schneidkopf (Optional)
- Raytools / WSX
- Steuerungssystem (Optional; endgültiges Paket noch zu bestätigen)
- Advantech / CypCut
- Servomotor (Optional)
- Yaskawa / Inovance
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 ℃
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Gesamtmaschinengarantie
- 2 Jahre
- Mindestbestellmenge
- 1 Satz
- Gelistete Lieferzeit (endgültiger Zeitpunkt noch zu bestätigen)
- 15-45 Arbeitstage
TY-6025DD
- Arbeitsbereich (endgültige Zuordnung noch zu bestätigen)
- 6,000 × 2,500 mm
- Laserleistung (Optional)
- 1,500 / 2,000 / 3,000 / 6,000 / 10,000 / 12,000 / 20,000 W
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Laserquelle (Optional)
- Raycus / IPG / BWT / MAX
- Schneidkopf (Optional)
- Raytools / WSX
- Steuerungssystem (Optional; endgültiges Paket noch zu bestätigen)
- Advantech / CypCut
- Servomotor (Optional)
- Yaskawa / Inovance
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 ℃
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Gesamtmaschinengarantie
- 2 Jahre
- Mindestbestellmenge
- 1 Satz
- Gelistete Lieferzeit (endgültiger Zeitpunkt noch zu bestätigen)
- 15-45 Arbeitstage
TY-8025DD
- Arbeitsbereich (endgültige Zuordnung noch zu bestätigen)
- 8,000 × 2,500 mm
- Laserleistung (Optional)
- 1,500 / 2,000 / 3,000 / 6,000 / 10,000 / 12,000 / 20,000 W
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Laserquelle (Optional)
- Raycus / IPG / BWT / MAX
- Schneidkopf (Optional)
- Raytools / WSX
- Steuerungssystem (Optional; endgültiges Paket noch zu bestätigen)
- Advantech / CypCut
- Servomotor (Optional)
- Yaskawa / Inovance
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 ℃
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Gesamtmaschinengarantie
- 2 Jahre
- Mindestbestellmenge
- 1 Satz
- Gelistete Lieferzeit (endgültiger Zeitpunkt noch zu bestätigen)
- 15-45 Arbeitstage
TY-10025DD
- Arbeitsbereich (endgültige Zuordnung noch zu bestätigen)
- 10,000 × 2,500 mm
- Laserleistung (Optional)
- 1,500 / 2,000 / 3,000 / 6,000 / 10,000 / 12,000 / 20,000 W
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Laserquelle (Optional)
- Raycus / IPG / BWT / MAX
- Schneidkopf (Optional)
- Raytools / WSX
- Steuerungssystem (Optional; endgültiges Paket noch zu bestätigen)
- Advantech / CypCut
- Servomotor (Optional)
- Yaskawa / Inovance
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 ℃
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Gesamtmaschinengarantie
- 2 Jahre
- Mindestbestellmenge
- 1 Satz
- Gelistete Lieferzeit (endgültiger Zeitpunkt noch zu bestätigen)
- 15-45 Arbeitstage
TY-12025DD
- Arbeitsbereich (endgültige Zuordnung noch zu bestätigen)
- 12,000 × 2,500 mm
- Laserleistung (Optional)
- 1,500 / 2,000 / 3,000 / 6,000 / 10,000 / 12,000 / 20,000 W
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Laserquelle (Optional)
- Raycus / IPG / BWT / MAX
- Schneidkopf (Optional)
- Raytools / WSX
- Steuerungssystem (Optional; endgültiges Paket noch zu bestätigen)
- Advantech / CypCut
- Servomotor (Optional)
- Yaskawa / Inovance
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 ℃
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Gesamtmaschinengarantie
- 2 Jahre
- Mindestbestellmenge
- 1 Satz
- Gelistete Lieferzeit (endgültiger Zeitpunkt noch zu bestätigen)
- 15-45 Arbeitstage
Merkmale
Gebaut für zugängliche Blechbeladung und konfigurierbares Schneiden
Offenes Einzelplattform-Layout
Der offene Tisch ermöglicht das direkte Beladen von Blechen, die Ausrichtung und das Entfernen von Teilen für allgemeine Blechschneidearbeiten.
Industrielles Maschinenbett
Das gelieferte Produktmaterial spezifiziert ein industrielles Maschinenbett als Basis für die offene Schneidplattform.
Gussaluminiumträger
Ein Gussaluminiumträger ist für den beweglichen Portal über dem Schneidtisch spezifiziert.
Portal-Doppelantriebsbewegung
Die gelieferte Konfiguration verwendet eine Doppelantrieb-Zahnstange mit Taiwan Hiwin Führungsschienen für die Bewegung über den offenen Schneidtisch.
Konfigurierbarer Laser und Schneidkopf
Laserquelle und Schneidkopfoptionen werden zusammen mit dem Arbeitsbereich, Material und den Produktionsanforderungen ausgewählt.
CypCut / CypOne Funktionen aufgeführt
Das gelieferte Steuerungsmaterial listet den Zeichnungsimport, die grafische Prozesseinrichtung, flexible Produktionsmodi, Produktionsstatistiken, Kantenfindung und Doppelantrieb-Fehlerkompensation auf. Das endgültige Softwarepaket wird mit der ausgewählten Konfiguration bestätigt.
Produktion und Inspektion
Von der Maschinenbettvorbereitung bis zur Lieferung
- 01
Maschinenbett-Schweißen
- 02
Strahlvorbereitung
- 03
Wärmebehandlung
- 04
Präzisionsbearbeitung
- 05
Vormontageprüfung
- 06
Maschinenmontage
- 07
Testen, Debugging und Abnahme
- 08
Lieferung
Schneidbereich
Bleche für die TY-3015DD-Serie
Die endgültige Laserleistung, der Schneidkopf und die Prozessparameter werden entsprechend der Materialgüte und -dicke festgelegt.
Verwandte Produkte
Andere Lasermaschinenpfade
Faserlaser-Schneidemaschinen
Vergleichen Sie geschlossene Systeme, Bodenschienensysteme und kompakte Systeme.
RohrschneidenLaser-Rohrschneidemaschinen
Halbautomatische, vollautomatische, Dreibacken- und wirtschaftliche Rohrsysteme.
AutomatisierungsbereichRoboter-Automatisierungssysteme
Roboter-Laserschneid-, Schweiß- und Materialhandhabungssysteme.
Verwandte Branchenlösungen
Entdecken Sie die Anwendungen und Laserprozesse, die mit dieser Ausrüstung verbunden sind.
Alle Branchenlösungen anzeigen
Wählen Sie den offenen Tisch für die Material- und Teilehandhabung
Passen Sie das Modell an das Blech an, das Sie laden werden
Der Vergleich von neun Modellen deckt verschiedene Blechlängen und -breiten ab. Beginnen Sie mit dem eingehenden Material und dem Verschachtelungslayout und nicht nur mit der Größe des fertigen Teils. Für TY-3015DD listen die bereitgestellten Aufzeichnungen sowohl 3,050 × 1,500 mm als auch 3,000 × 1,500 mm auf; bestätigen Sie den angebotenen Arbeitsbereich im Angebot.
Planen Sie den kompletten Einzel-Tisch-Zyklus
Laden, Schneiden und Sammeln von Teilen teilen sich einen Arbeitstisch. Beschreiben Sie, wie das Material ihn erreicht und wohin die fertigen Teile und das restliche Blech gelangen. Wenn die Vorbereitung eines weiteren Blechs während des Schneidens für den Produktionsplan zentral ist, vergleichen Sie den beigefügten Wechseltischbereich, bevor Sie sich entscheiden.
Fragen zur Maschinenauswahl
Wie unterscheidet sich eine Ein-Plattform-Maschine von einer Wechseltischmaschine?
Diese Serie verwendet einen offenen Schneidtisch. Eine Wechseltischmaschine wechselt zwischen den Tischen. Vergleichen Sie Zugang, Materialwechsel, Teilesammlung und verfügbaren Werkstattraum, um zu bestimmen, welcher Arbeitsablauf für die Aufgabe geeignet ist.
Welcher Arbeitsbereich ist für TY-3015DD verfügbar?
Die Quelldaten listen sowohl 3,050 × 1,500 mm als auch 3,000 × 1,500 mm für dieses Modell auf. Die Vergleichstabelle bewahrt diesen Unterschied. Bestätigen Sie die tatsächlich angebotenen Abmessungen anhand Ihrer Lager- und Verschachtelungsanforderungen, bevor Sie eine Bestellung aufgeben.
Ist eine Wiederholgenauigkeit von ±0.02 mm eine Toleranz für das fertige Teil?
Nein. Die Wiederholpositionierung beschreibt eine Maschinenbewegungscharakteristik. Sie legt nicht die Toleranz jedes geschnittenen Teils fest. Material, Prozesseinstellung, Geometrie und die spezifizierte Akzeptanzmethode müssen ebenfalls überprüft werden.
Wie soll ich zwischen den neun Modellformaten wählen?
Vergleichen Sie Blechlänge und -breite, Verschachtelungsanforderungen und den Handhabungsraum um den Tisch. Wählen Sie dann Leistung und das Schneidpaket für Material und Dicke. Die Modelltabelle unterstützt diesen Vergleich, ersetzt aber keine Layoutprüfung.
Was bestimmt die angebotene Ein-Plattform-Konfiguration?
Arbeitsbereich, Laser- und Schneidkopfoptionen, Steuerungen und der erforderliche Handhabungs- oder Integrationsumfang bestimmen das Gerätepaket. Stellen Sie Zeichnungen, Materialspezifikationen und den beabsichtigten Arbeitsablauf bereit, damit Alternativen auf derselben Basis verglichen werden können.
Angebot anfordern
Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.
Teilen Sie uns Ihre Teilezeichnung, Material- und Produktionsanforderungen mit. Das Angebot wird die ausgewählte Ausrüstung, Werkzeuge, Handhabungsoptionen und den Integrationsumfang für Ihr Projekt festlegen.
- Telefon+86 153 6281 4831
- E-Mailsales02@taiyilaser.com
- WhatsApp+86 153 6281 4831
