Handheld- und Cobot-Laserschweißmaschine

Kollaborative Roboterschweißsysteme

TY-HS5019-1 Handheld- und Cobot-Laserschweißmaschine

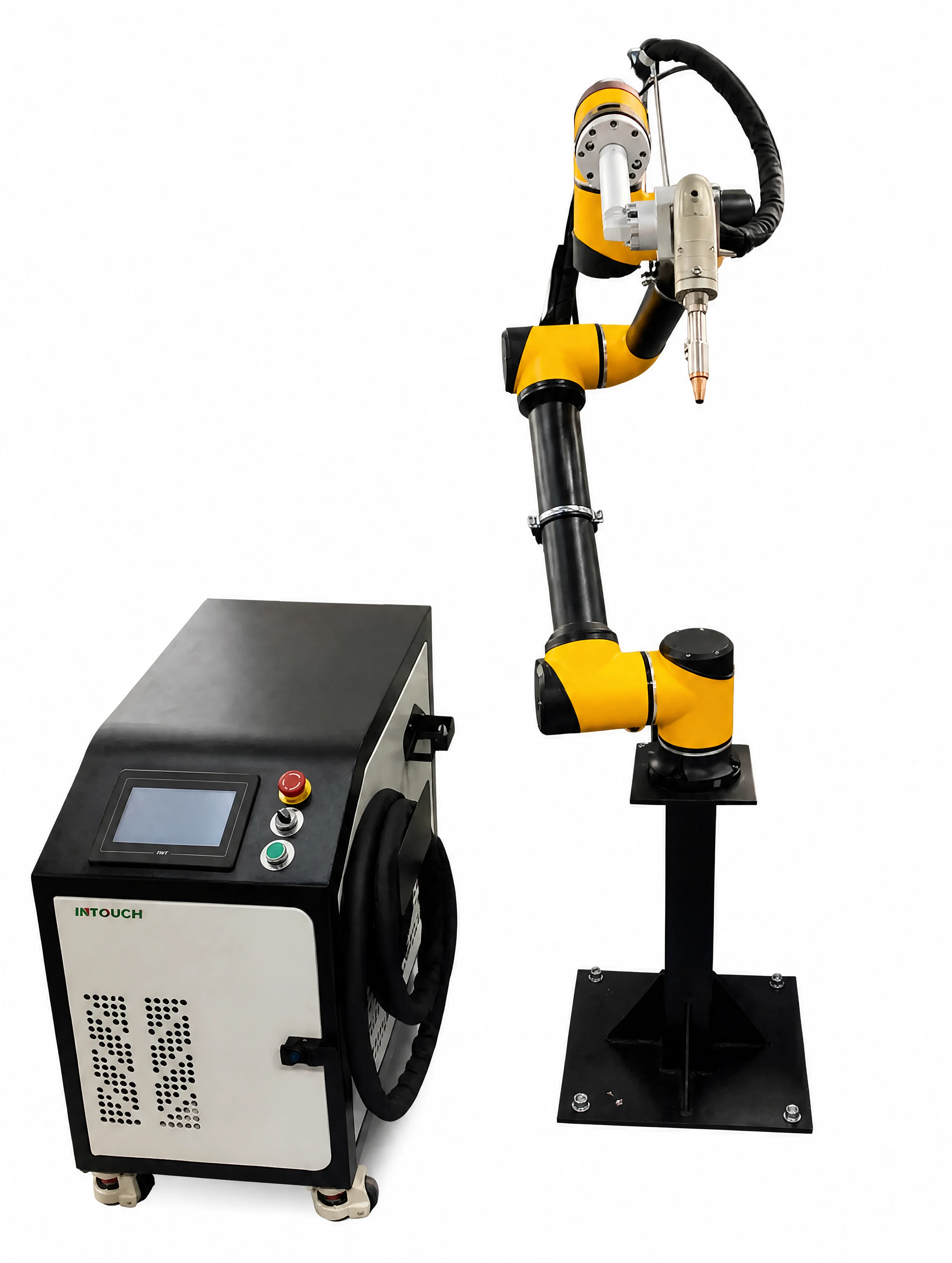

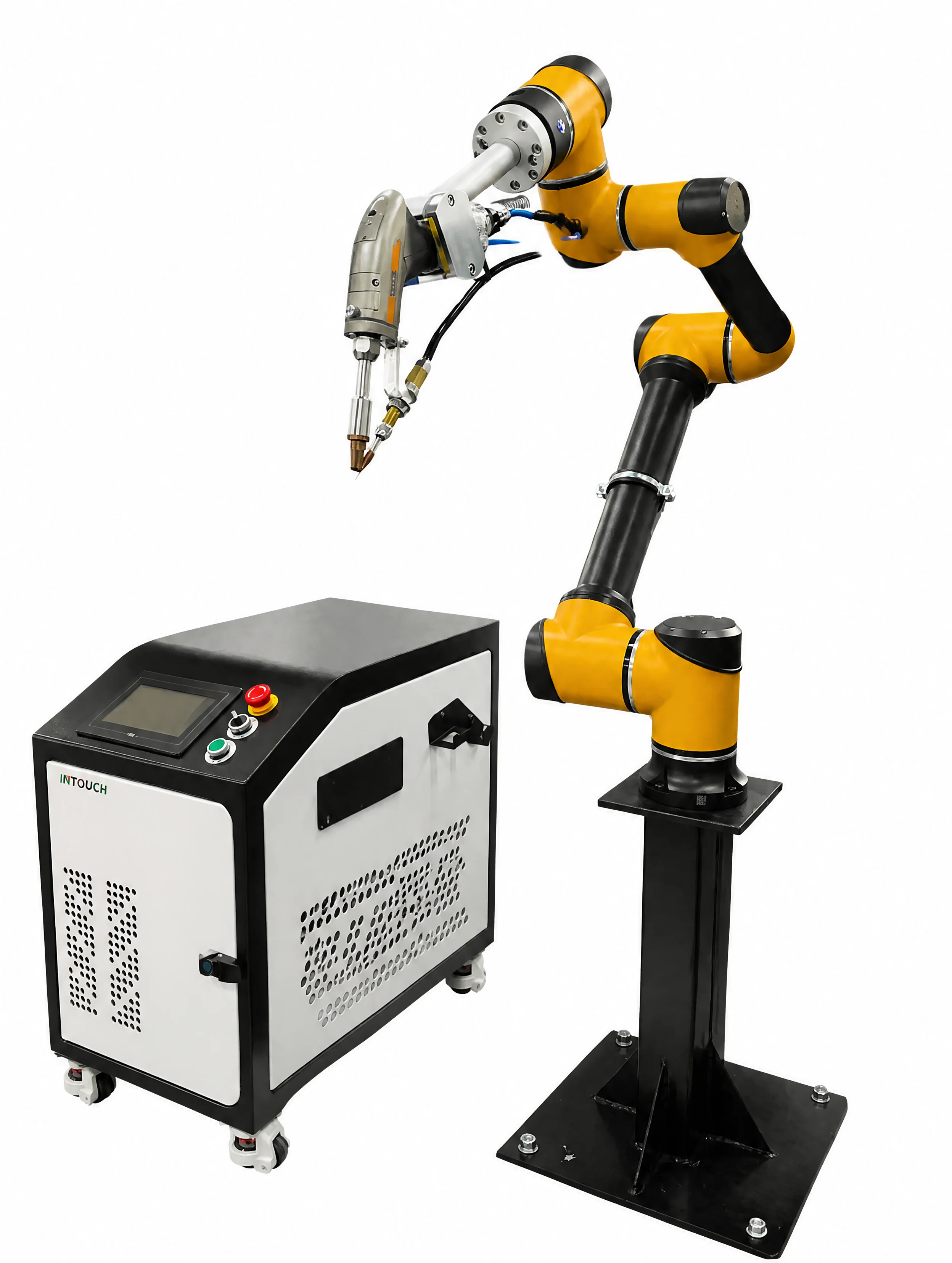

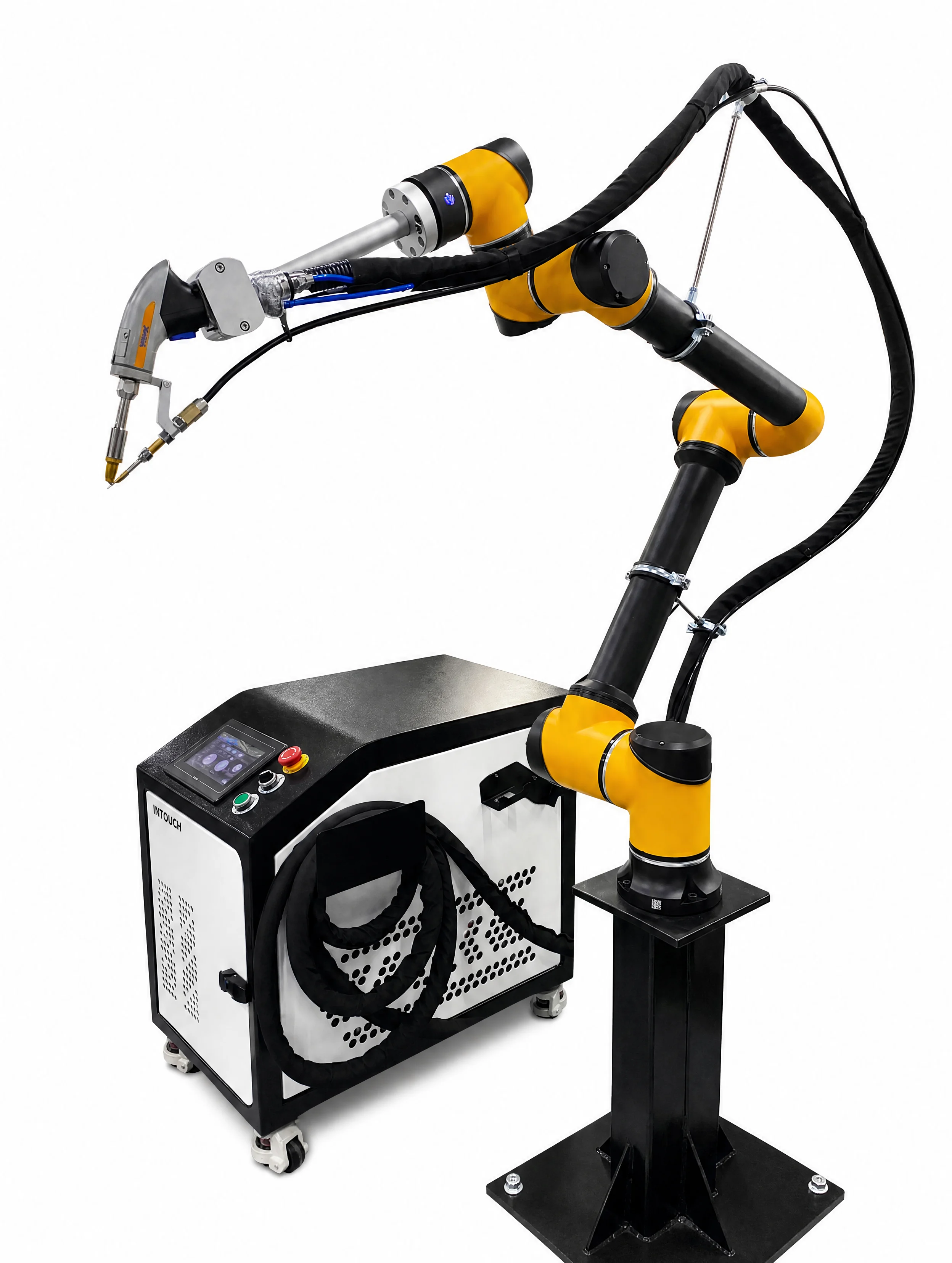

Verwenden Sie die abnehmbare Laserschweißpistole von Hand oder montieren Sie sie an einem sechsachsigen kollaborativen Arm. Wiederholte Nähte können einem einprogrammierten Roboterpfad folgen, während der manuelle Betrieb verschiedene Teile und Nacharbeiten unterstützt. Wählen Sie das luftgekühlte oder wassergekühlte Laserpaket für die Anwendung.

Betriebsarten2Handheld / Roboter
Arbeitsradius900–1,400mm Optionen
Laserbereich0.8–6kW je nach Version
Angebot anfordern← Alle Cobot-Systeme

Das Angebot definiert den Roboter, die Prozessausrüstung, die Vorrichtungen, die Schutzmaßnahmen, die Installation und den Abnahmeumfang für Ihre Anwendung.

Spezifikationen

TY-HS5019-1 Konfiguration

Maschinenkonfiguration
Modell
TY-HS5019-1

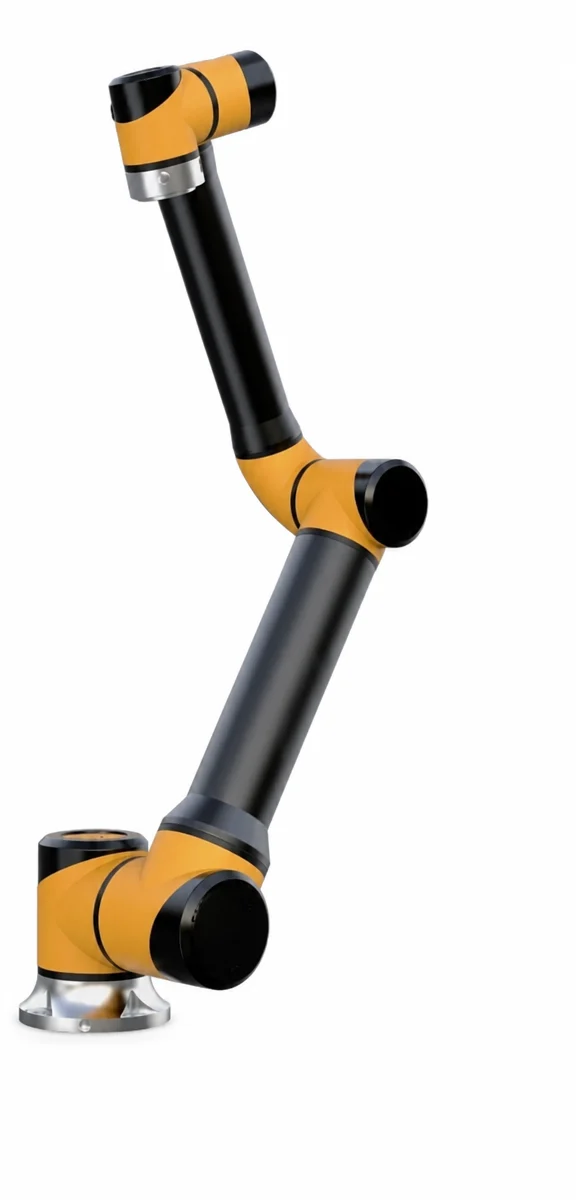

Roboterachsen
Sechs Rotationsgelenke
Arbeitsradius-Optionen
900 / 1,300 / 1,400 mm
Luftgekühlte Laseroptionen
800 / 1,200 / 1,500 / 2,000 W
Wassergekühlte Laseroptionen
1,500 / 2,000 / 3,000 / 6,000 W
Betriebsarten
Handgeführter / Cobot-montierter abnehmbarer Schweißkopf

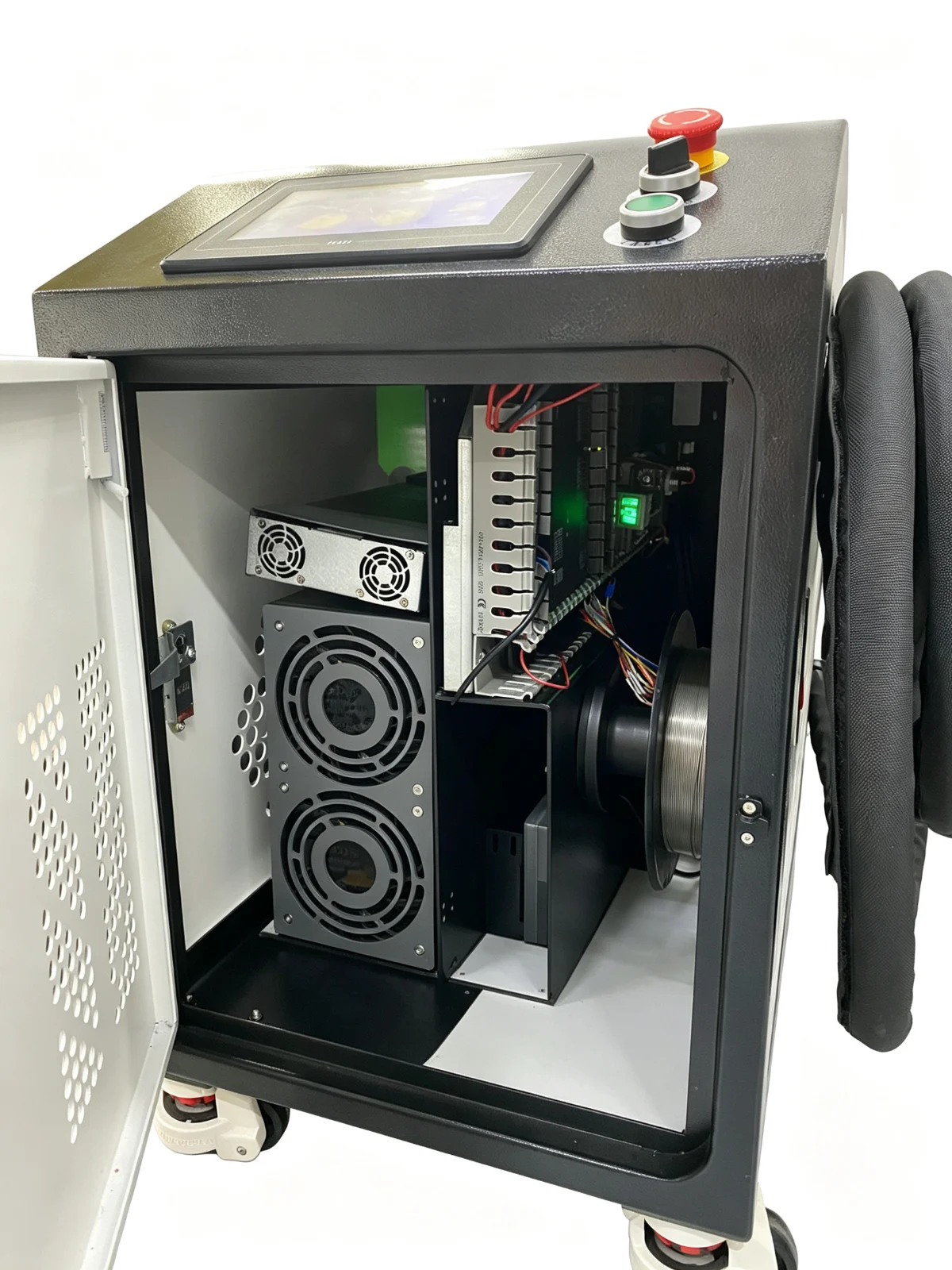

Drahtvorschub

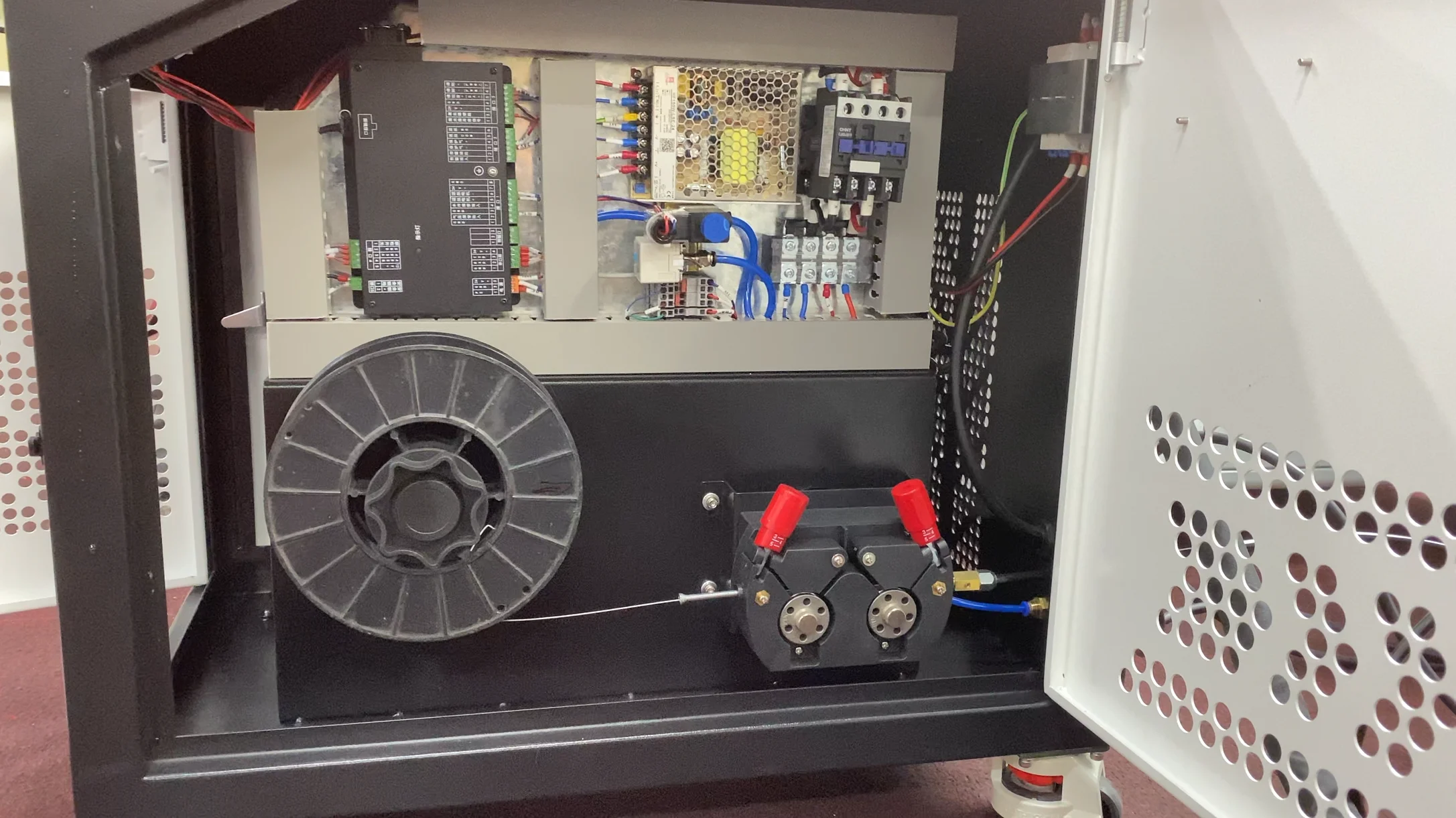

Automatischer Drahtvorschub

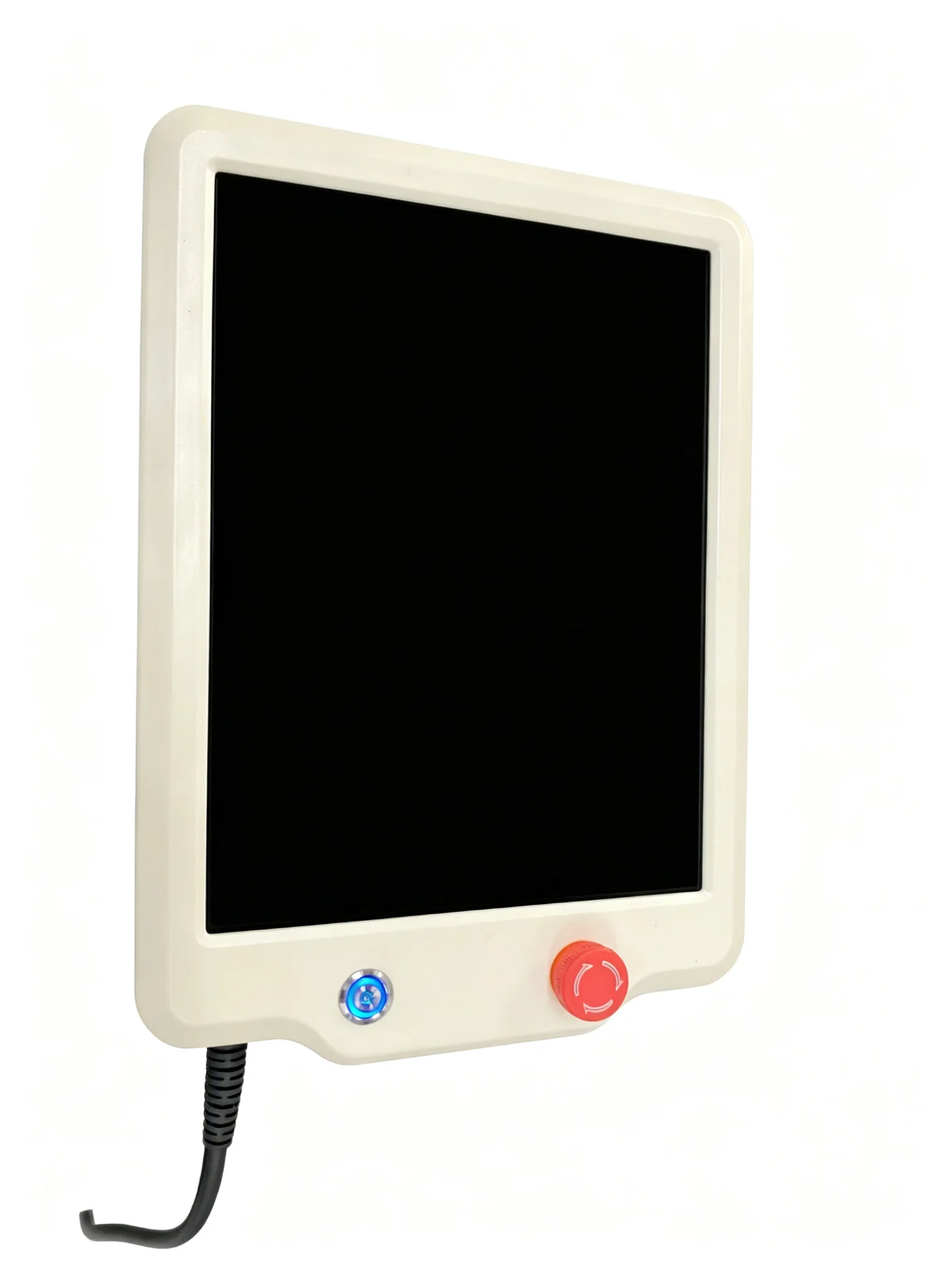

Teaching
Drag Teaching / grafische Programmierung
Faserlängenoptionen
10 / 15 m
Stromversorgung
220 V / 380 V je nach Laserkonfiguration

Merkmale

Konfigurieren Sie das System für Ihre Produktionsaufgabe

01

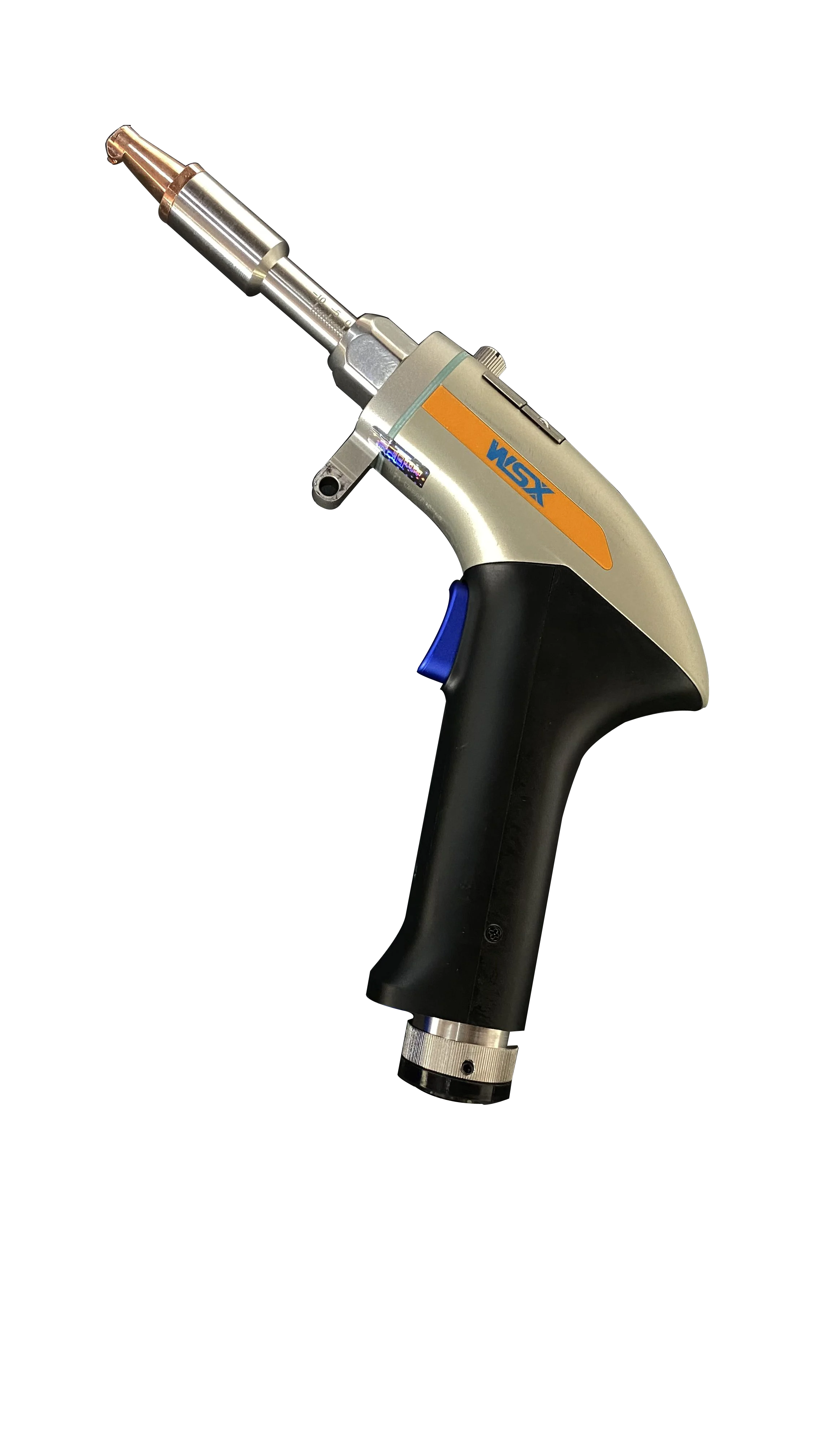

Eine Pistole, zwei Betriebsmodi

Nehmen Sie die Schweißpistole für den manuellen Zugang ab oder montieren Sie sie am Arm für wiederholte programmierte Nähte.

02

Drag Teaching

Führen Sie den kollaborativen Arm durch den gewünschten Pfad und bereiten Sie die Schweißsequenz vor.

03

Luft- oder wassergekühltes Paket

Halten Sie den Laserleistungsbereich an die ausgewählte Kühlkonfiguration gebunden.

04

Flexible Werkstückspannung

Wählen Sie eine Tisch-, Sockel- oder Positionieranordnung um die Naht und den Werkstückzugang herum.

Projektkonfiguration

Von der Werkstückprüfung bis zur Zellenintegration

  1. 01

    Werkstück- und Produktionsprüfung

  2. 02

    Roboter- und Prozessauswahl

  3. 03

    Vorrichtungs- und Layoutplanung

  4. 04

    Programmierung und Schnittstellenkonfiguration

  5. 05

    Sicherheits- und Zugangsüberprüfung

  6. 06

    Prozessversuche und Abnahme

Anwendungsbereich

Teile und Produktionsanwendungen

Überprüfen Sie Material, Geometrie, Zugänglichkeit und Produktionsanforderungen mit der vorgeschlagenen Konfiguration.

Küchen- und SanitärprodukteEdelstahlbaugruppen und gefertigte Küchenkomponenten
Möbel und BlechRahmen, Schränke, Türen und Mischserienfertigung
AutomobilkomponentenWiederholbare Verbindungen mit manuellem Zugang für verschiedene Werkstücke

Verwandte Produkte

Verwandte Roboterkonfigurationen vergleichen

Kollaborativer Roboter-Laserschweißmaschine

TY-HS5019-2

Eine integrierte kollaborative Laser-Schweißarbeitsstation mit einem Präzisionsschweißkopf und flexibler Werkstückspannung. Lehren Sie wiederholbare Bahnen für Rundnähte, gekrümmte Verbindungen und sichtbare Metallbaugruppen, wobei Roboter und Vorrichtung um das Teil herum ausgewählt werden.

Kollaborativer Roboter-MIG-Schweißmaschine

TY-HS5019-3

Kombinieren Sie einen sechsachsigen kollaborativen Arm, eine digitale MIG/MAG-Schweißstromquelle und eine Werkstückpositionierung für die strukturelle Metallfertigung. Konfigurieren Sie Brenner, Draht, Schutzgas und Vorrichtung für Material, Verbindung und Schweißfolge.

Verwandte Branchenlösungen

Entdecken Sie die Anwendungen und Laserprozesse, die mit dieser Ausrüstung verbunden sind.

Edelstahlspülbecken, Wasserkocher und gefertigte Küchenkomponenten

Küchen- und Sanitärprodukte

Schneiden, Schweißen und Markieren für Spülbecken, Duschköpfe, T-Stücke und Wasserkocher.

Lösung anzeigen
Fahrzeugkarosseriestruktur, Batteriewanne und Kfz-Metallkomponenten

Automobilkomponenten

Laserbearbeitung für Karosseriestrukturen, Antriebsstrangteile und Batteriekomponenten.

Lösung anzeigen
Alle Branchenlösungen anzeigen

Definieren Sie die komplette Arbeitsstation, bevor Sie den Roboter auswählen

Werkstück und Werkzeuge

Stellen Sie Zeichnungen, Material, Abmessungen, Masse und die erforderlichen Operationen bereit. Fügen Sie den Zugang zur Vorrichtung und die beabsichtigte Lademethode hinzu, damit Roboter und Werkzeuge gemeinsam ausgewählt werden können.

Integration und Abnahme

Spezifizieren Sie Produktionsziele, angeschlossene Geräte und verfügbare Stellfläche. Vereinbaren Sie den Prozessversuch, Schutzvorrichtungen, Schnittstellen und Abnahmekriterien für die komplette Zelle.

Fragen zur Maschinenauswahl

Wie ist der TY-HS5019-1 konfiguriert?

Verwenden Sie die abnehmbare Laserschweißpistole von Hand oder montieren Sie sie an einem sechsachsigen kollaborativen Arm. Wiederholte Nähte können einem einprogrammierten Roboterpfad folgen, während der manuelle Betrieb verschiedene Teile und Nacharbeiten unterstützt. Wählen Sie das luftgekühlte oder wassergekühlte Laserpaket für die Anwendung.

Welche Informationen werden für ein Angebot benötigt?

Senden Sie repräsentative Teilezeichnungen, Material und Abmessungen, erforderliche Operationen, Zielleistung und verfügbares Layout. Fügen Sie angeschlossene Geräte und alle angeforderten Vorrichtungen oder Positionierer bei.

Wie werden Schutzvorrichtungen und Bedienerzugang definiert?

Die vollständige Anwendung bestimmt die Schutzmaßnahmen. Der Prozess, das Werkzeug, das Werkstück, die Vorrichtungen und der Bedienerzugang werden bei der Definition von Schutzvorrichtungen und Verriegelungen gemeinsam berücksichtigt.

Angebot anfordern

Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.

Preis und Lieferung hängen vom Roboter, dem Prozesspaket, der Werkstückspannung, den Schutzmaßnahmen und dem Integrationsumfang ab.
