Bedienergestützte Rohrschneideserie

Halbautomatische Laser-Rohrschneidemaschinen

Vergleichen Sie TY-G120-F, TY-S90L, TY-S120-L und TY-6024 für die bedienergestützte Rohrbeschickung. Wählen Sie das Modell anhand der Rohrzeichnung, der Schritte zur Materialhandhabung und des Stützlayouts aus und bestätigen Sie dann das Laser- und Schneidpaket für das erforderliche Material und die Wandstärke.

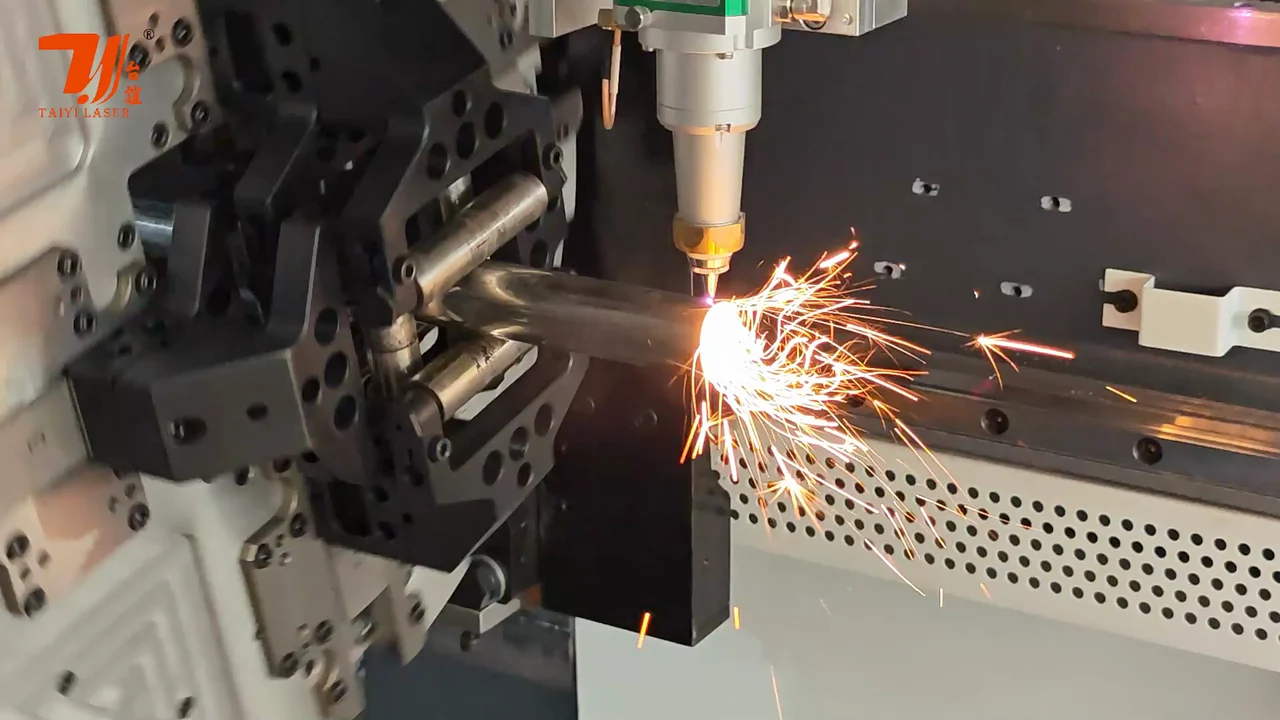

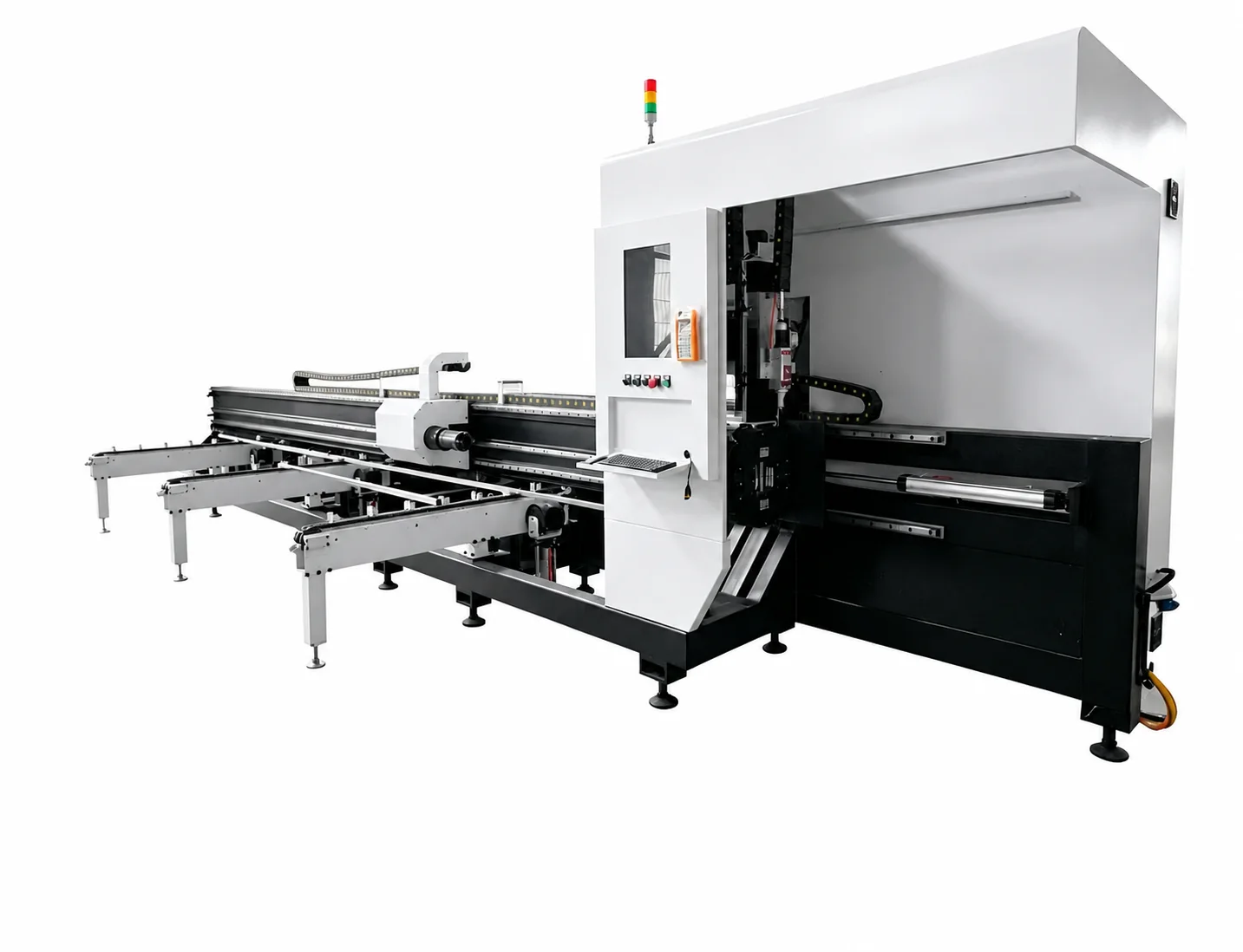

Maschinendetail · TY-6024 gekapselte Maschinenkonfiguration
Angegebene Rundrohre10-100mm
Positioniergeschwindigkeit100m/min
Leistungsoptionen1.2-6kW
Angebot anfordern← Alle Rohrschneider

Mindestbestellmenge: 1 Satz · Angegebene Lieferzeit: 20-50 Arbeitstage · Garantie für die gesamte Maschine: 2 Jahre · Endgültiger Preis und Lieferzeit hängen vom ausgewählten Modell und Prozesspaket ab.

Spezifikationen

Technische Daten des halbautomatischen Rohrschneiders

Serie und Arbeitsbereich
Gelistete Modelle
TY-G120-F / TY-S90L / TY-S120-L / TY-6024
Angegebene Laserleistung
1,200 / 1,500 / 2,000 / 3,000 / 6,000 W
Gelisteter Rundrohrdurchmesser
10-100 mm
Referenzmaschinengröße
12,000 × 2,800 × 2,400 mm
Konfigurationshinweis
Endgültiges Modell, Rohrbereich und Stützlayout vor Bestellung bestätigt
Bewegung und Spannfutter
Maximale Positioniergeschwindigkeit
100 m/min
Maximale Beschleunigung
1.5 G
Positioniergenauigkeit
±0.03 mm
Spannfuttergeschwindigkeit
120 rpm
Getriebe
Doppelantriebs-Zahnstange
Führungsschiene
Taiwan Hiwin
Laser- und Steuerungsoptionen
Laserquelle
Raycus; MAX / IPG / BWT optional
Schneidkopf
Raytools; WINHON optional
Steuerungssystem
Raytools; CypCut optional
Ladeanordnung
Bedienerunterstützt / halbautomatisch
Versorgungsmedien und kommerzielle Bedingungen
Stromversorgung
380 V / 50 Hz
Betriebstemperatur
0-50 °C
Kühlung
Wasserkühlung
Mindestbestellmenge
1 Satz
Angegebene Lieferung
20-50 Arbeitstage
Gesamtmaschinengarantie
2 Jahre

Bedienergestütztes Rohrschneidsystem

Balance zwischen Ladekontrolle und fokussierter Rohrproduktion

Die Serie ist um das Rohrprofil, die Lagerlänge, das Produktionsvolumen und den verfügbaren Ladeplatz konfiguriert, anstatt ein Einheitsmaschinenpaket zu sein.

01

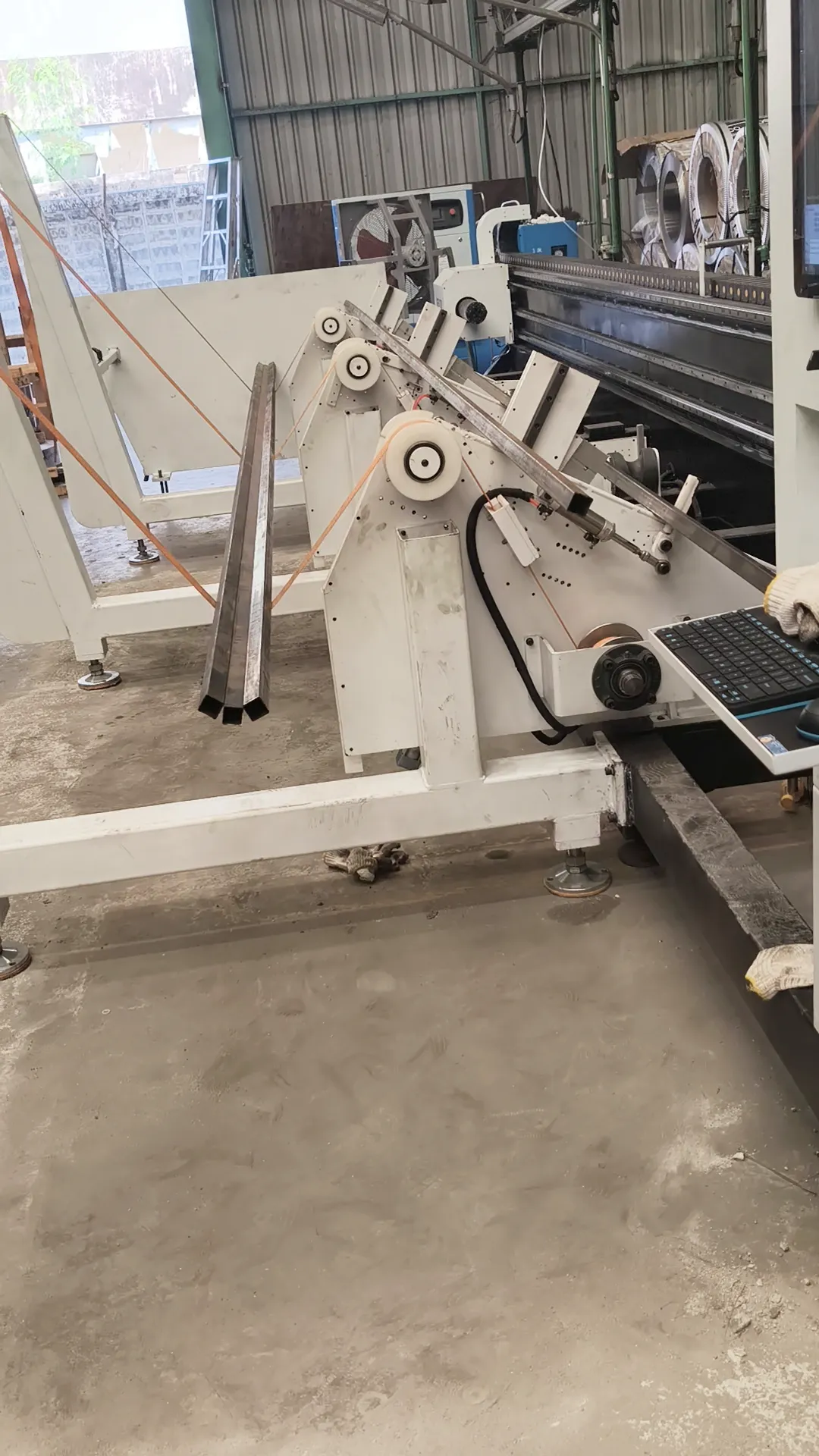

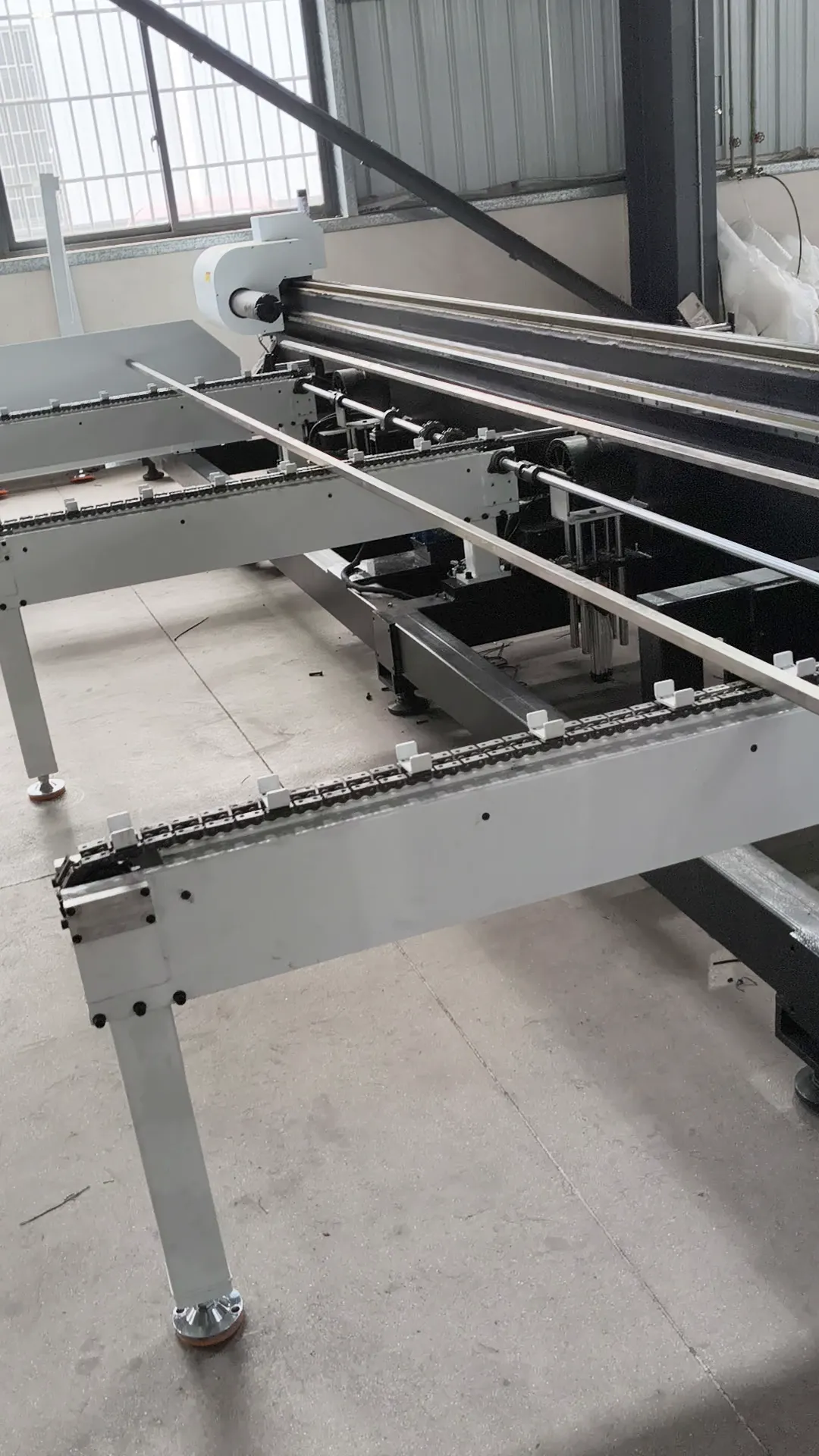

Bedienergestütztes Materialladen

Die Serie hält das Materialladen unter Kontrolle des Bedieners, während das Spannfutter, die Unterstützung und das Schneidsystem den Bearbeitungszyklus koordinieren.

02

1.2-6 kW Leistungsoptionen

Fünf gelistete Leistungsstufen ermöglichen die Anpassung des Schneidpakets an Material, Wandstärke, Hilfsgas und Anforderungen an die Kantenqualität.

03

100 m/min gelistete Positioniergeschwindigkeit

Das gelistete Bewegungspaket kombiniert 100 m/min Positioniergeschwindigkeit mit einer Beschleunigung von bis zu 1.5 G.

04

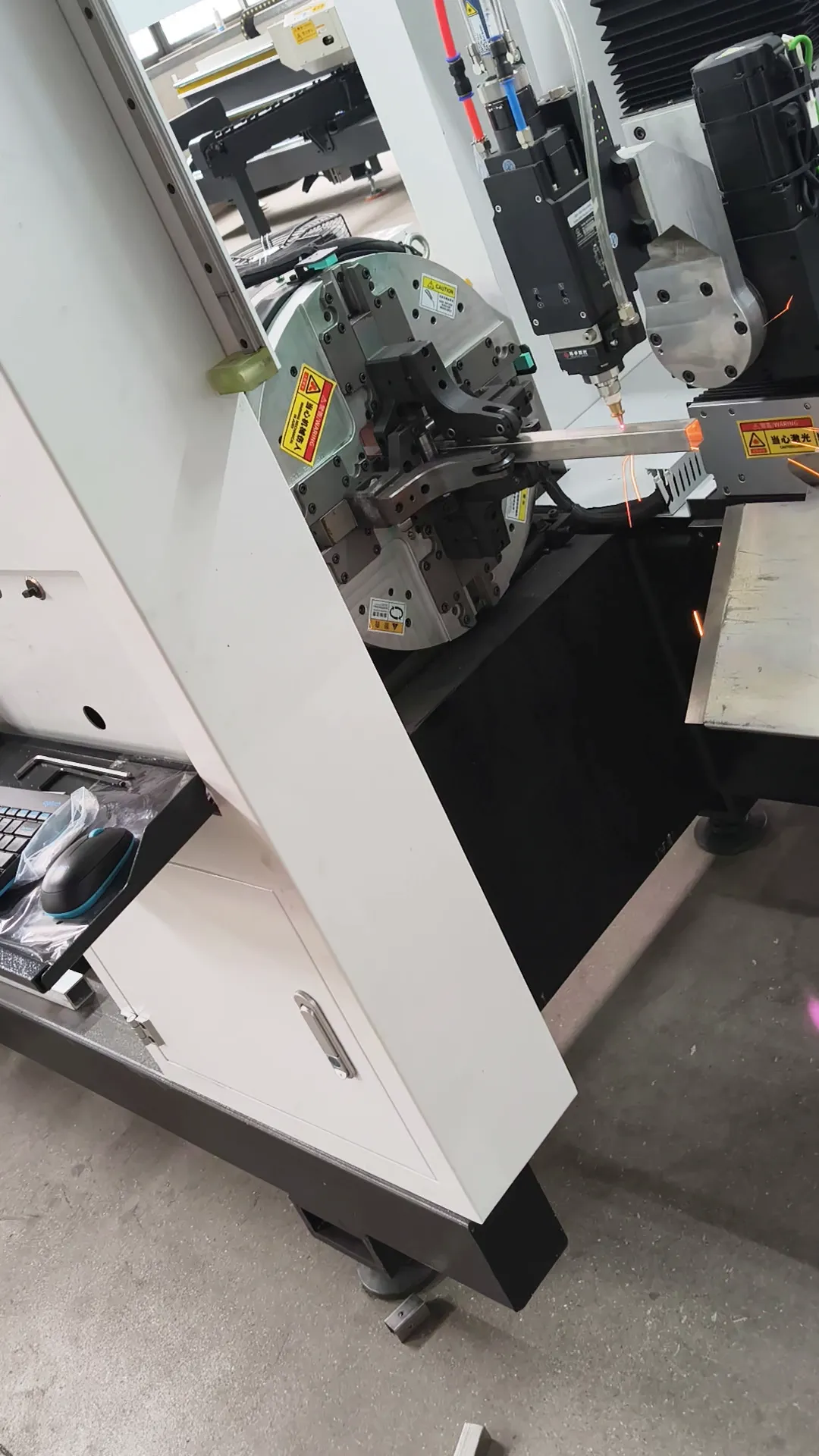

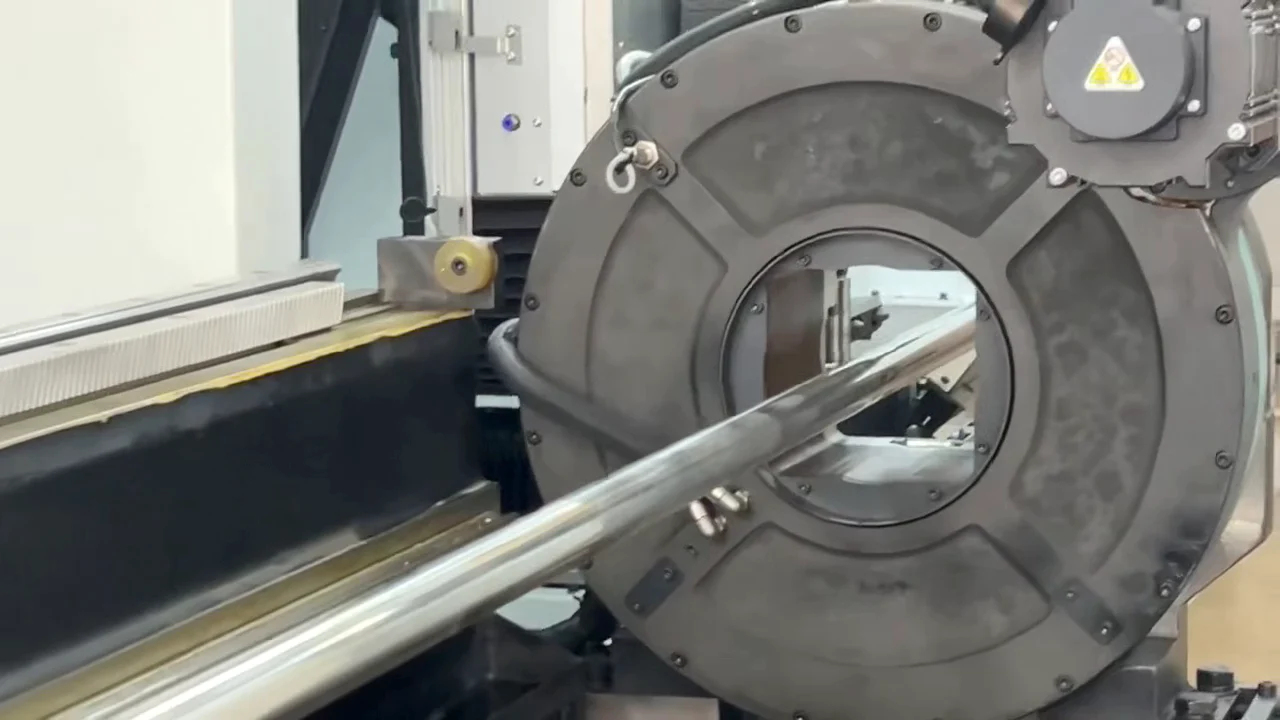

120 rpm Spannfuttergeschwindigkeit

Die gelistete Spannfuttergeschwindigkeit unterstützt eine kontrollierte Rohrrotation für koordiniertes Profilschneiden.

05

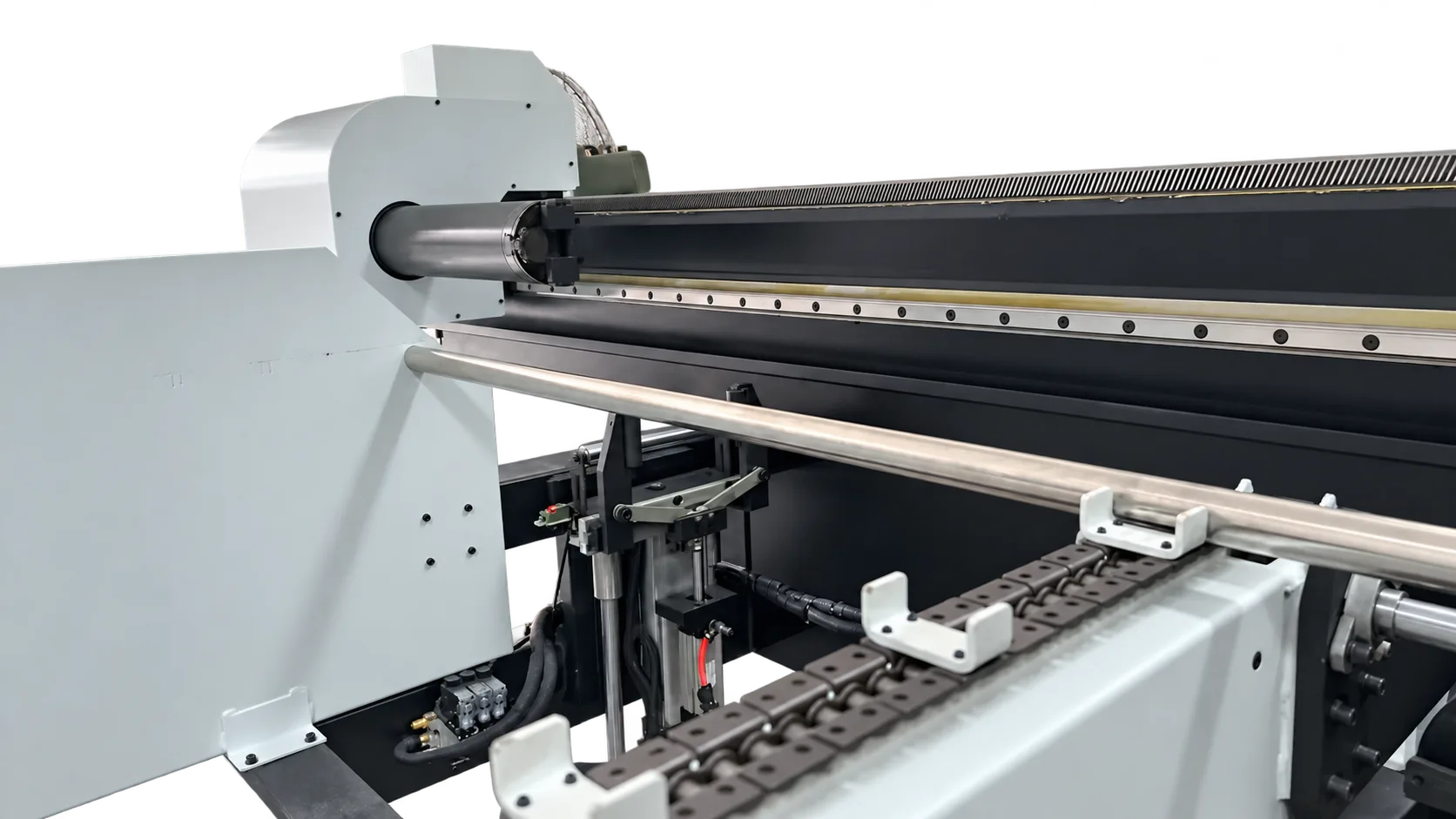

Zahnstangenantrieb und Linearführung

Ein doppelt angetriebenes Zahnstangengetriebe und eine gelistete Hiwin-Führungsschiene aus Taiwan bilden die Kernbewegungsanordnung.

06

Modellspezifische Konfigurationsprüfung

Rohrprofil, Durchmesser, Länge, Wandstärke und Ladefreiraum werden vor der Freigabe des endgültigen Modells und Prozesspakets überprüft.

Produktion und Inspektion

Von der Maschinenbettvorbereitung bis zur Lieferung

  1. 01

    Maschinenbett-Schweißen

  2. 02

    Strahlvorbereitung

  3. 03

    Wärmebehandlung

  4. 04

    Präzisionsbearbeitung

  5. 05

    Vormontageprüfung

  6. 06

    Maschinenmontage

  7. 07

    Testen, Debugging und Abnahme

  8. 08

    Lieferung

Bearbeitungsumfang

Rohrmaterialien und Produktionskontexte für die halbautomatische Serie

Veröffentlichte Wanddickenbegrenzungen werden zurückgehalten, bis das genaue Modell, die Materialgüte, die Laserleistung und die Hilfsgaskombination bestätigt sind.

Kohlenstoffstahl
Güte, Wandstärke, Hilfsgas und Ziel der Kantenqualität werden vor der Konfiguration bestätigt
Edelstahl
Rohrgüte, Oberflächenanforderung und Wahl des Schneidgases werden in die Prozessprüfung einbezogen
Aluminiumlegierung
Legierungsgüte und Reflektivität werden mit dem ausgewählten Laserpaket abgeglichen
Andere gelistete Metalle
Titan und verzinkter Stahl erfordern eine materialspezifische Prozessbestätigung

Verwandte Produkte

Andere Rohrschneidepfade

Automatische Materialbeladung

TY-S120-G automatische Rohrschneidemaschine

Optionales Bündelladen, Entladen und Sortieren für die wiederholte Rohrproduktion.

Wesentliches Rohrschneiden

TY-S60 / TY-S100 wirtschaftliche Serie

Fokussierte Konfigurationen für Werkstätten mit einfachen Rohrbearbeitungsanforderungen.

Schwerlast-Rohr- und Profilbearbeitung

TY-28025 Drei-Futter-Rohrschneider

Drei-Futter-Werkstückspannung für lange Rohre mit großem Durchmesser und gelistete Strukturprofile.

Verwandte Branchenlösungen

Entdecken Sie die Anwendungen und Laserprozesse, die mit dieser Ausrüstung verbunden sind.

Edelstahlspülbecken, Wasserkocher und gefertigte Küchenkomponenten

Küchen- und Sanitärprodukte

Schneiden, Schweißen und Markieren für Spülbecken, Duschköpfe, T-Stücke und Wasserkocher.

Lösung anzeigen
Alle Branchenlösungen anzeigen

Definieren Sie die Bedieneraufgaben, bevor Sie ein Modell auswählen

Die komplette Ladesequenz überprüfen

Semi-automatisch beschreibt einen unterstützten Arbeitsablauf, nicht das Versprechen, dass jeder Handhabungsschritt automatisiert ist. Identifizieren Sie, wer das Material platziert, wie es das Spannfutter erreicht, wie lange Rohre gestützt werden und wie fertige Teile gesammelt werden. Verwenden Sie diese Sequenz, um die angebotene Konfiguration zu definieren.

Die Serientabelle von der endgültigen Modellspezifikation trennen

Die Seite listet vier Modelle und gemeinsame Referenzspezifikationen auf. Bestätigen Sie den Rohrbereich, die Stützkonfiguration und die Installationsabmessungen für das ausgewählte Modell. Ein Wert auf Serienebene sollte nicht als Beschreibung jeder möglichen Konfiguration angenommen werden.

Fragen zur Maschinenauswahl

Was bedeutet halbautomatisch für diese Rohrschneideserie?

Die Ladeanordnung bleibt bedienerunterstützt, während das Spannfutter, die Unterstützung und das Schneidsystem den Bearbeitungszyklus koordinieren. Die genauen Bediener- und Geräteaufgaben hängen vom Modell und der ausgewählten Ladeanordnung ab.

Werden alle vier Modelle mit identischen Kapazitäten geliefert?

Die Seite bietet gemeinsame Referenzspezifikationen für die Serie. Das endgültige Modell, der Rohrbereich und das Stützlayout werden vor der Bestellung bestätigt. Senden Sie das Profil, die Länge und das Gewicht, damit die angebotene Maschine explizit spezifiziert werden kann.

Ist die gelistete 100 m/min die Rohrschneidegeschwindigkeit?

Es ist die gelistete maximale Positioniergeschwindigkeit. Sie legt nicht die Geschwindigkeit durch ein bestimmtes Material oder die Anzahl der fertigen Teile pro Schicht fest. Bewerten Sie die Schnittgeometrie, Wandstärke und den Ladezyklus bei der Definition der Ausgabevorgaben.

Wann sollte ich die automatische Bündelbeladung vergleichen?

Vergleichen Sie diese Option, wenn die wiederholte Materialbeladung Teil der Produktionsanforderung ist. TY-S120-G listet optionale Bündelbeladung und optionales automatisches Entladen und Sortieren auf. Bewerten Sie die gesamte Handhabungssequenz und schließen Sie die ausgewählten Optionen ein, wenn Sie das Angebot mit einer bedienerunterstützten Maschine vergleichen.

Was sollte ich senden, um ein halbautomatisches Modell auszuwählen?

Geben Sie den Rohrquerschnitt, die Außenabmessungen, die Wandstärke, das Material, die Rohrlänge, die Zeichnung des fertigen Teils und die erforderliche Leistung an. Beschreiben Sie die manuelle Lademethode, den Unterstützungsbedarf und den verfügbaren Platz, damit das Modell und das Prozesspaket überprüft werden können.

Angebot anfordern

Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.

Der Preis hängt vom ausgewählten Modell, der Laserleistung, dem Rohrprofil und der Wandstärke, der Ladeanordnung, dem Produktionsvolumen und dem Installationsumfang ab.
