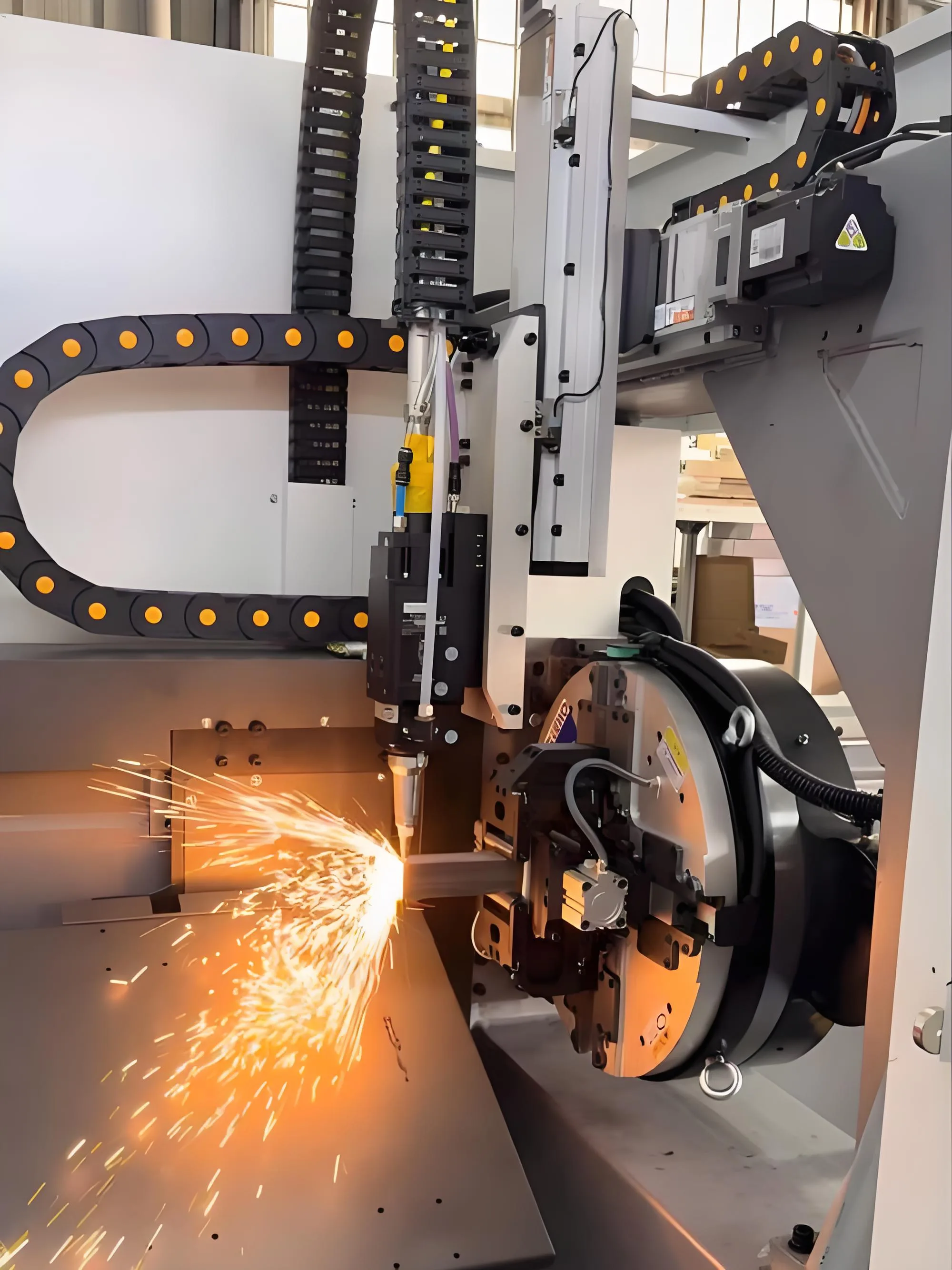

Maschinendetail · TY-S120-G Schneidkopf und Spannfutter während des Rohrschneidens

Automatisches Laden und Rohrschneiden

TY-S120-G Vollautomatische Laser-Rohrschneidemaschine

Die TY-S120-G ist eine 6 m Faserlaser-Rohrschneideplattform mit einem angegebenen 10–120 mm Rundrohrbereich. Konfigurieren Sie optionales automatisches Bündelladen und optionales Entladen und Sortieren für die Serienproduktion, zusammen mit dem pneumatischen selbstzentrierenden Spannfutter und dem ausgewählten Laserpaket.

Rundrohrbereich10-120mm
Rohrlänge6,000mm
Leistungsoptionen1.5-6kW
Angebot anfordern← Alle Rohrschneider

Gesamtmaschinengarantie: 2 Jahre · Endgültiger Preis und Lieferzeit hängen vom ausgewählten Laser, Lade-, Entlade- und Prozesspaket ab.

Spezifikationen

TY-S120-G technische Daten

Modell und Arbeitsbereich
Modell
TY-S120-G
Angegebene Laserleistung
1,500 / 2,000 / 3,000 / 6,000 W
Rohrlänge
6,000 mm
Rundrohrdurchmesser
10-120 mm
Mindestlänge des Rohrendes
≥80 mm
Maximales Einzelrohrgewicht
300 kg
Bewegung und Genauigkeit
Maximale Positioniergeschwindigkeit
80 m/min
Maximale Beschleunigung
0.8 G
Positioniergenauigkeit
±0.02 mm
Wiederholgenauigkeit der Positionierung
±0.03 mm
Spannfutter und Automatisierung
Spannfutter
Pneumatisches selbstzentrierendes Spannfutter
Beladung
Vollautomatische Bündelbeladung (optional)
Entladen
Automatisches Entladen und Sortieren (optional)
Steuerungssystem
CypCut
Laser, Versorgung und Garantie
Laserquellenoptionen
Raycus / IPG / MAX
Stromversorgung
380 V / 50-60 Hz
Gesamtmaschinengarantie
2 Jahre

Lade- und Schneidesystem

Materialfluss für die wiederholte Rohrproduktion konfigurieren

01

Optionale automatische Bündelbeladung

Das aufgeführte Ladepaket trennt und führt Rohmaterial vom Bündelladegestell in den Schneidpfad.

02

Pneumatisches selbstzentrierendes Spannfutter

Das pneumatische Spannfutter zentriert und klemmt das Werkstück für eine koordinierte Rohrrotation und Schneidbewegung.

03

Optionales Entladen und Sortieren

Automatisches Entladen und Sortieren sind als optionale nachgeschaltete Konfiguration verfügbar.

04

Sechs-Meter-Rohrbearbeitung

Die aufgeführte Rohrlänge von 6,000 mm unterstützt die Standardbearbeitung von Langmaterial innerhalb des konfigurierten Lade- und Stützlayouts.

05

1.5-6 kW Leistungsoptionen

Vier aufgeführte Laserleistungsoptionen ermöglichen die Auswahl des Prozesspakets anhand von Material, Wandstärke und Anforderungen an die Kantenqualität.

06

CypCut Rohrschneidesteuerung

Die aufgeführte CypCut-Steuerung koordiniert die Schneidbewegung mit dem Spannfutter und dem ausgewählten Lade- oder Entladepaket.

Produktion und Inspektion

Von der Maschinenbettvorbereitung bis zur Lieferung

  1. 01

    Maschinenbett-Schweißen

  2. 02

    Strahlvorbereitung

  3. 03

    Wärmebehandlung

  4. 04

    Präzisionsbearbeitung

  5. 05

    Vormontageprüfung

  6. 06

    Maschinenmontage

  7. 07

    Testen, Debugging und Abnahme

  8. 08

    Lieferung

Automatischer Materialfluss

Bündelladen, Spannfutterübergabe und Rohrschneiden in einer Linie

Die automatischen Be- und Entladepakete sind optional. Die Abbildungen zeigen Konfigurationsmöglichkeiten; das endgültige Gestell, die Stützen und die Entladeanordnung werden anhand des Rohrbündels und des Werkstattplans bestätigt.

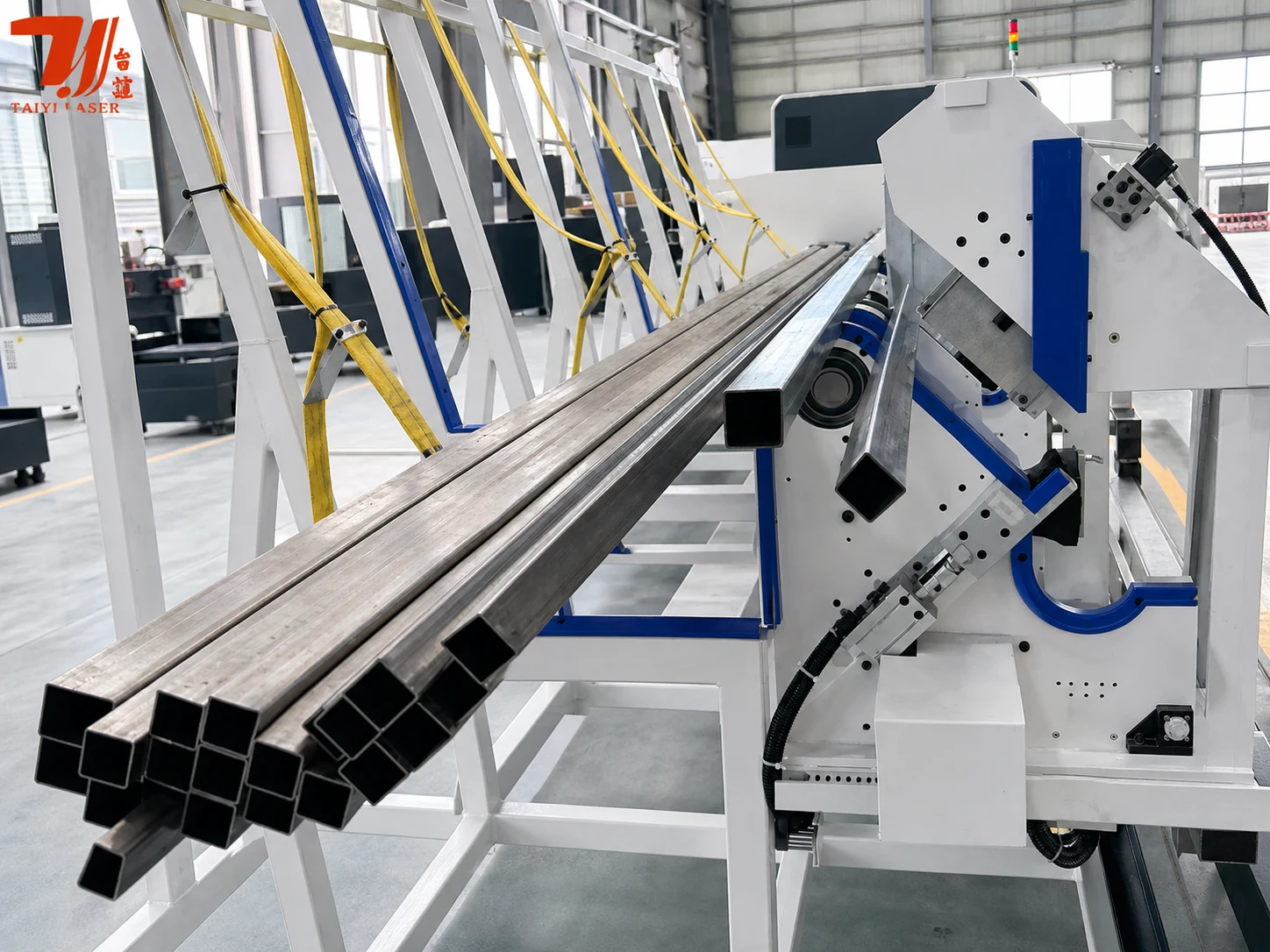

Abbildung des automatischen Bündelladevorgangs TY-S120-G
Automatischer Bündelladevorgang
TY-S120-G automatische Ladelaser-Rohrschneidelinienanordnung
Layout der automatischen Ladestation · Endgültige Konfiguration kann variieren

Bearbeitungsumfang

Rohrmaterialien und Produktionskontexte für TY-S120-G

Veröffentlichte Wanddickenbegrenzungen werden zurückgehalten, bis die Material-, Laserleistungs- und Gaskombinationen auf Produktebene bestätigt sind.

Kohlenstoffstahl
Die endgültige Leistungsfähigkeit wird anhand von Güte, Wandstärke, Gas und Ziel der Kantenqualität bestätigt
Edelstahl
Rohrgüte, Wandstärke und Oberflächenanforderungen werden vor der Konfiguration geprüft
Aluminiumlegierung
Legierungsgüte und Reflektivität werden in die Prozessprüfung einbezogen

Verwandte Produkte

Andere Rohrschneidepfade

Schwerlast-Rohr- und Profilbearbeitung

TY-28025 Drei-Futter-Rohrschneider

Drei-Futter-Werkstückspannung für lange Rohre mit großem Durchmesser und gelistete Strukturprofile.

Bedienergestütztes Laden

Halbautomatische Rohrschneidemaschinen

Vergleichen Sie die Konfigurationen TY-G120-F, TY-S90L, TY-S120-L und TY-6024 für die bedienergestützte Rohrproduktion.

Alle Rohrschneidefamilien

Laser-Rohrschneidemaschinen

Vergleichen Sie halbautomatische, vollautomatische, Drei-Futter- und wirtschaftliche Rohrsysteme.

Branchenlösungen entdecken

Durchsuchen Sie unsere Branchenlösungen und besprechen Sie die Ausrüstung, Vorrichtungen und Prozessanforderungen für Ihre Anwendung.

Alle Branchenlösungen anzeigen

Geben Sie jede Stufe des automatischen Handhabungspakets an

Definieren, was in die Maschine hinein- und herausgeht

Geben Sie das Rohformat, die Bündelanordnung, die Rohrabmessungen und die Art und Weise an, wie fertige Teile gesammelt werden sollen. Automatisches Laden, Entladen und Sortieren sind separat identifizierte Optionen. Das Angebot muss zeigen, welche Schritte enthalten sind und welche Bedieneraufgaben verbleiben.

Geometrie und Länge prüfen, bevor die Leistung geschätzt wird

Die angegebene Rohrlänge von 6,000 mm und der Rundrohrbereich von 10–120 mm helfen bei der Identifizierung geeigneter Aufträge. Sie legen nicht die gleiche Kapazität für jedes Profil oder eine garantierte Tagesleistung fest. Berücksichtigen Sie Wandstärke, Fertigteillängen und Schnittmerkmale in der Überprüfung.

Fragen zur Maschinenauswahl

Bedeutet der Name des vollautomatischen Modells, dass jede Handhabungsoption Standard ist?

Nein. Die aktuelle Spezifikation listet automatische Bündelbeladung und automatisches Entladen und Sortieren als Optionen auf. Bestätigen Sie jeden Punkt in der Ausrüstungsliste und im Angebot, anstatt davon auszugehen, dass er im Modellnamen enthalten ist.

Welche Rohrgröße und -länge sind für TY-S120-G aufgeführt?

Die Seite listet einen Rundrohrdurchmesserbereich von 10–120 mm und eine Rohrlänge von 6,000 mm auf. Überprüfen Sie andere Profile, den Lagerzustand und die Unterstützungsanforderungen anhand des tatsächlichen Querschnitts und der Teilezeichnung.

Definiert das Demonstrationsvideo das gelieferte Ausrüstungspaket?

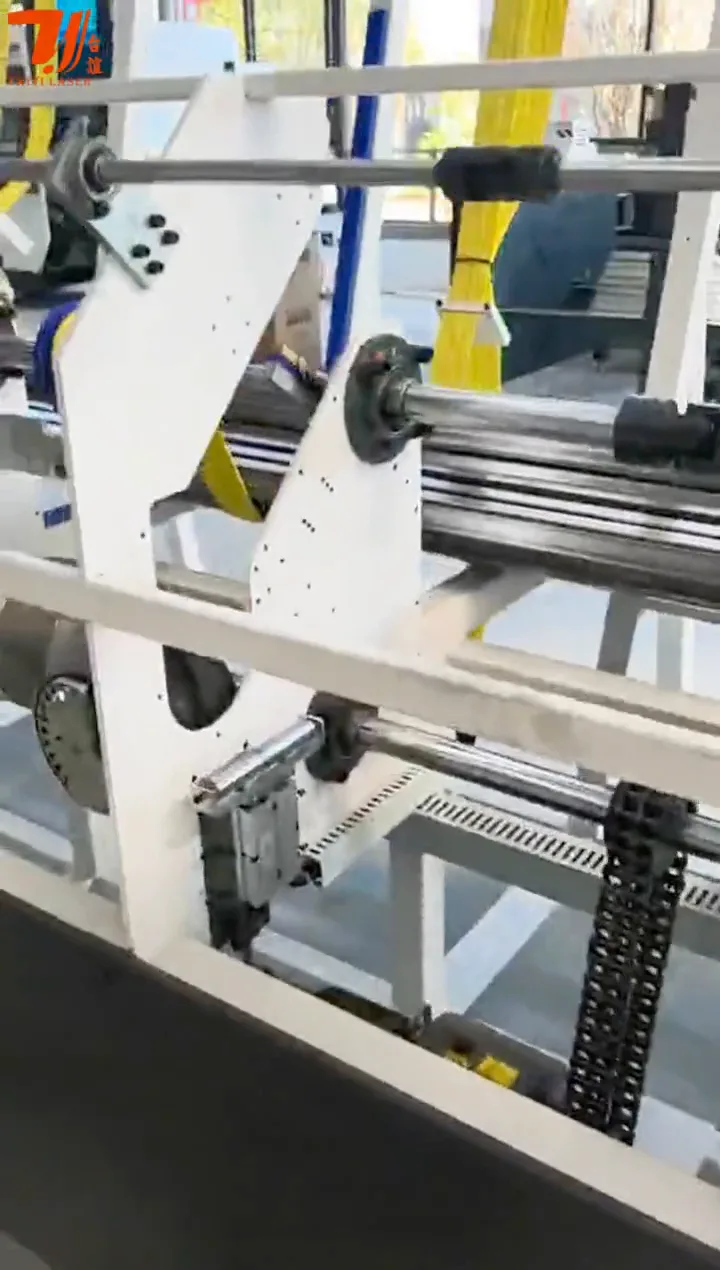

Das Video zeigt eine Lade- und Schneidekonfiguration. Das angebotene Paket wird durch das Angebot und die Auftragsspezifikation definiert. Identifizieren Sie die für Ihr Projekt erforderlichen Lade-, Entlade- und Sortierphasen, bevor Sie die Ausrüstung bestätigen.

Garantiert die automatische Beladung eine unbeaufsichtigte Produktion?

Das optionale Ladepaket allein stellt keine unbeaufsichtigte Produktionslinie dar. Nachschub, Teilesammlung, Inspektion und andere Bedieneraufgaben müssen für den gesamten Arbeitsablauf definiert werden.

Was bestimmt ein TY-S120-G Angebot?

Der ausgewählte Laser, das Rohrmaterial und die Abmessungen, die Bündelbeladungsanordnung, die Entlade- und Sortieranforderungen sowie der Installationsumfang definieren das Paket. Liefern Sie repräsentative Zeichnungen und den beabsichtigten Materialfluss, damit diese Punkte klar angeboten werden können.
