Kompaktes Präzisionsblechschneiden

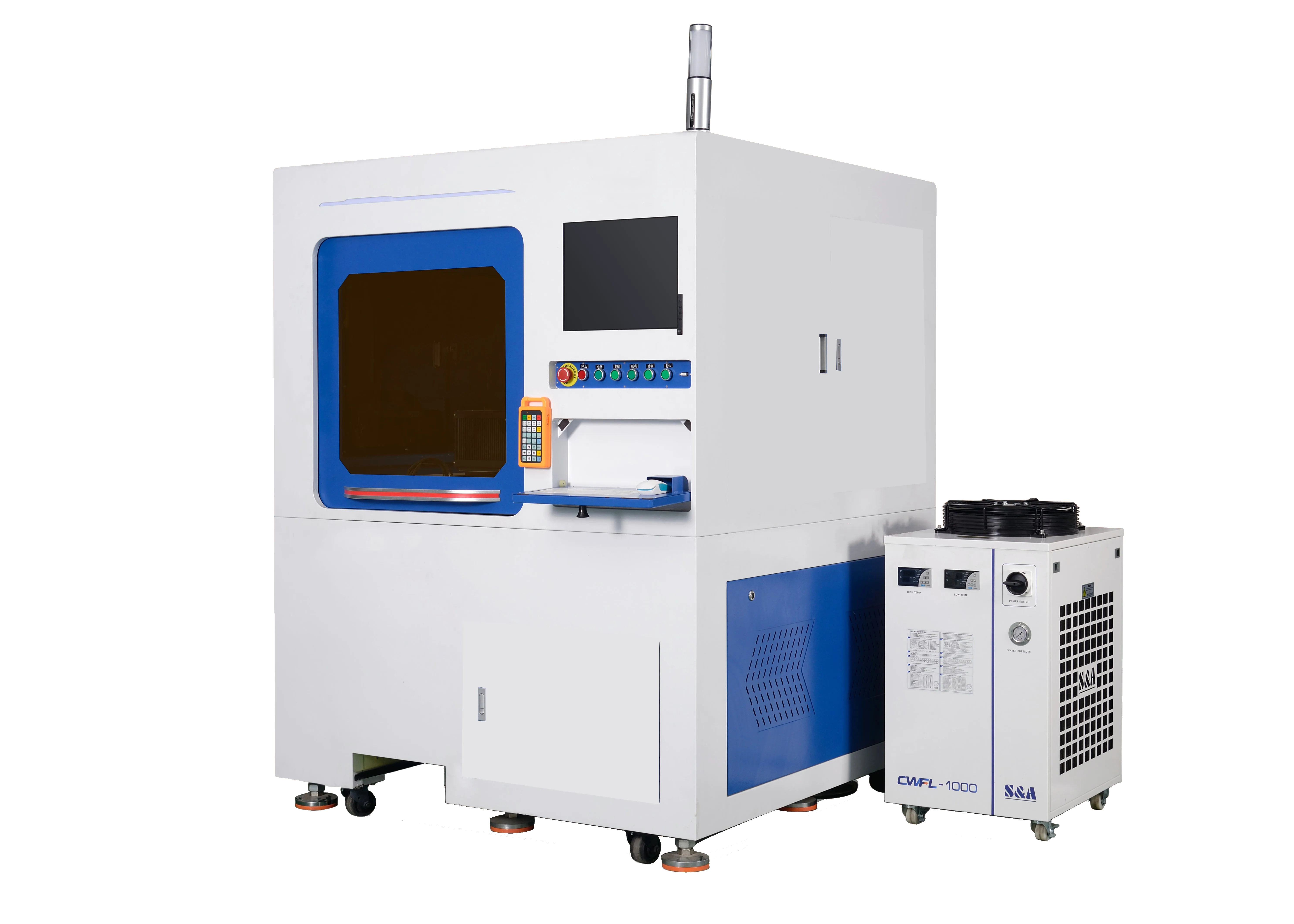

Kleinformatige Präzisions-Faserlaser-Schneidemaschine
Eine 600 × 600 mm industrielle Faserlaser-Schneideplattform für kleine Metallteile. Überprüfen Sie das Material- und Verschachtelungslayout innerhalb des Arbeitsbereichs und wählen Sie dann aus vier gelisteten Laserleistungsoptionen entsprechend Material, Dicke und erforderlicher Kantenqualität.
Mindestbestellmenge: 1 Satz · Garantie: 2 Jahre · Angegebene Lieferzeit: 15-25 Arbeitstage.Mindestbestellmenge: 1 Satz · Garantie für die gesamte Maschine: 2 Jahre · Angegebene Lieferzeit: 15-25 Arbeitstage; der endgültige Zeitpunkt hängt von der Konfiguration ab.
Spezifikationen
Technische Daten der Kleinformatserie
Modelle und Arbeitsbereich
- Gelistete Modelle
- TY-6060DD / TY-QG6018
- Laserleistung
- 1,500 / 2,000 / 3,000 / 6,000 W
- Schneidbereich
- 600 × 600 mm
Bewegung und Genauigkeit
- Maximale Positioniergeschwindigkeit
- 80 m/min
- Maximale Beschleunigung
- 1.5 G
- Positioniergenauigkeit
- ±0.03 mm
Laser und Steuerung
- Laserquellenoptionen
- Raycus / IPG / BWT / MAX
- Schneidkopf
- Raytools / WSX optional
- Steuerungssystem
- Raytools / CypCut optional
- Servomotor
- Yaskawa / Fuji / Leadshine optional
Maschine und Versorgung
- Getriebe
- Doppelantriebs-Zahnstange
- Führungsschiene
- Taiwan Hiwin
- Stromversorgung
- 380 V / 50 Hz
- Arbeitstemperatur
- 0-50 °C
- Kühlmethode
- Wasserkühlung
- Kontinuierliche Arbeitszeit
- 24 Stunden
- Angegebene Maschinengröße
- 1,250 × 1,340 × 1,845 mm
- Angegebenes Maschinengewicht
- 700 kg
Bestellung
- Gesamtmaschinengarantie
- 2 Jahre
- MOQ
- 1 Satz
- Angegebene Lieferzeit
- 15-25 Arbeitstage
Merkmale
Präzisionsorientierte Leistung auf kompakter Stellfläche
600 × 600 mm Arbeitsbereich
Der kompakte Arbeitsbereich ist für kleine Präzisionskomponenten und Kleinserien- oder Chargenproduktion in platzbewussten Werkstätten aufgeführt.
±0.03 mm Positioniergenauigkeit
Die angegebene Positioniergenauigkeit unterstützt die wiederholbare Platzierung für kleine Metallteile und detailorientierte Schneidarbeiten.
1.5-6 kW Konfigurationsbereich
Vier aufgeführte Laserleistungsoptionen werden nach Material, Dicke, Schneidgas und Anforderungen an die Kantenqualität ausgewählt.
Kompakte Installationsfläche
Die Kompaktserie hat eine angegebene Maschinengröße von 1,250 × 1,340 × 1,845 mm und ein Maschinengewicht von 700 kg.
Doppelantrieb-Bewegungssystem
Doppelantrieb-Zahnstangengetriebe und Taiwan Hiwin Führungsschienen sind für eine stabile Bewegung im Kleinformat aufgeführt.
Konfigurierbares Schneidpaket
Laserquelle, Schneidkopf, Steuerung und Servooptionen werden entsprechend den erforderlichen Produktions- und Servicebedingungen kombiniert.
Produktion und Inspektion
Von der Maschinenbettvorbereitung bis zur Lieferung
- 01
Maschinenbett-Schweißen
- 02
Strahlvorbereitung
- 03
Wärmebehandlung
- 04
Präzisionsbearbeitung
- 05
Vormontageprüfung
- 06
Maschinenmontage
- 07
Testen, Debugging und Abnahme
- 08
Lieferung
Bearbeitungsumfang
Metallmaterialien, die für diese Kleinformatserie aufgeführt sind
Die endgültige Laserleistung und die Prozessparameter werden anhand von Materialgüte, Dicke, Schneidgas und Anforderungen an die Kantenqualität festgelegt.
Verwandte Produkte
Andere Lasermaschinenpfade
Geschlossene Wechseltisch-Schneidemaschinen
Geschlossene Blechschneideformate mit Wechseltisch-Workflow.
Offenes BlechschneidenEinzelplattform-Schneidemaschinen
Offene Tischformate für die allgemeine Blechproduktion.
Alle BlechschneidemaschinenFaserlaser-Schneidemaschinen
Vergleichen Sie geschlossene Systeme, Einzelplattformsysteme, Bodenschienensysteme und kompakte Systeme.
Branchenlösungen entdecken
Durchsuchen Sie unsere Branchenlösungen und besprechen Sie die Ausrüstung, Vorrichtungen und Prozessanforderungen für Ihre Anwendung.
Alle Branchenlösungen anzeigenBewerten Sie das kleine Format anhand des tatsächlichen Teils
Überprüfen Sie sowohl die Materialgröße als auch die Teilegröße
Der Arbeitsbereich von 600 × 600 mm definiert das Schneidformat. Berücksichtigen Sie das eingehende Material, die Verschachtelung und die Teileentnahme bei der Überprüfung. Eine kleine fertige Komponente benötigt möglicherweise immer noch mehr Platz, wenn mehrere Teile ein Blech teilen.
Definieren Sie die Anforderung an das fertige Teil separat
Der angegebene Wert von ±0.03 mm ist die Positioniergenauigkeit. Geben Sie die Abmessungen, Toleranzen und Kantenbedingungen an, die am fertigen Teil erforderlich sind, damit sie zusammen mit dem Material und der Prozesskonfiguration überprüft werden können.
Berücksichtigen Sie den kompletten Arbeitsplatz
Die angegebene Maschinengröße und das Gewicht beschreiben die Maschine, nicht alle Freiraum- und Ausrüstungsanforderungen am Standort. Berücksichtigen Sie den Materialzugang, den Servicezugang und die ausgewählte unterstützende Ausrüstung bei der Planung des Installationsortes.
Fragen zur Maschinenauswahl
Ist dies eine Desktop-Graviermaschine?
Diese Seite behandelt eine industrielle Faserlaser-Schneidplattform für Metallwerkstücke mit einem Arbeitsbereich von 600 × 600 mm. Sie wird nicht als Desktop-Bastelgravierer oder als Ausrüstung für allgemeines Holz-, Acryl- oder anderes Nichtmetallgravieren präsentiert.
Passt mein Teil, wenn es kleiner als 600 × 600 mm ist?
Überprüfen Sie das Material und das beabsichtigte Verschachtelungslayout, nicht nur die fertige Kontur. Berücksichtigen Sie die Lade- und Teileentnahmeanordnung und den erforderlichen Rand um die Geometrie, wenn Sie den Auftrag zur Überprüfung einreichen.
Garantiert eine Positioniergenauigkeit von ±0.03 mm meine Teiletoleranz?
Nein. Positioniergenauigkeit und Toleranz des fertigen Teils beschreiben unterschiedliche Dinge. Material, Schnittbedingungen und Geometrie beeinflussen ebenfalls das Ergebnis. Geben Sie die Zeichnung und die Akzeptanzanforderungen für das tatsächliche Bauteil an.
Wie wähle ich eine Leistungsoption für kleine Metallteile?
Verwenden Sie die Materialgüte, Dicke und die Anforderung an die Schnittqualität. Der Bereich listet 1.5, 2, 3 und 6 kW Optionen auf, aber eine höhere Leistung allein führt nicht zu einem besseren Ergebnis für jedes kleine Teil.
Was sollte ich in eine Anfrage für eine Kleinformatmaschine aufnehmen?
Senden Sie eine Zeichnung mit Toleranzen, Material und Dicke, Materialabmessungen, Verschachtelungs- oder Chargenanforderungen und der geplanten Lademethode. Fügen Sie den verfügbaren Platz hinzu, damit die Schneidkonfiguration und die unterstützende Ausrüstung überprüft werden können.
Angebot anfordern
Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.
Der Preis hängt von der gewählten Laserleistung, dem Material, der Dicke, dem Schneidkopf, der Steuerung und der Komponentenkonfiguration ab.
