Wirtschaftliche Rohrschneideserie

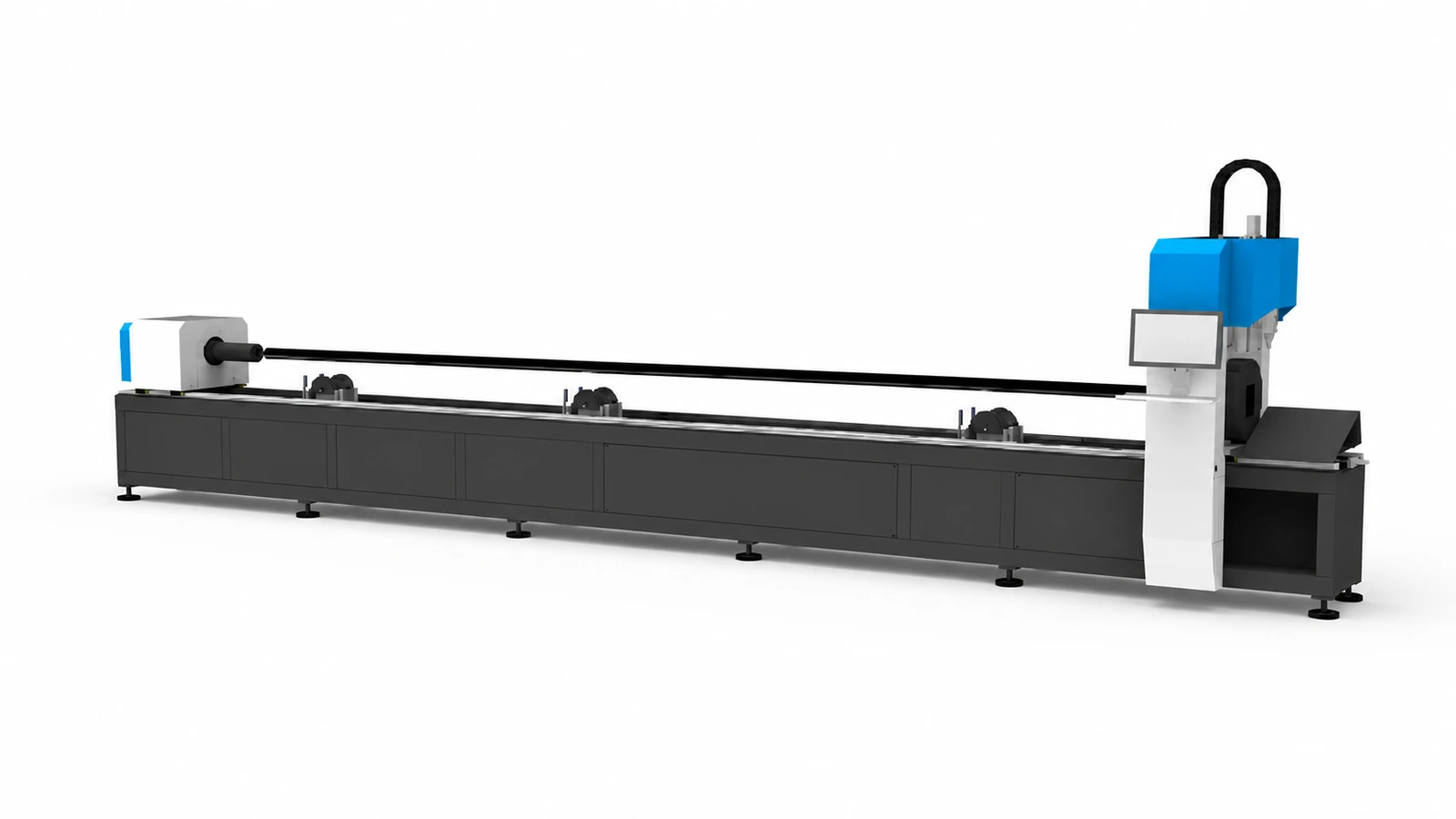

TY-S60 / TY-S100 Wirtschaftliche Laser-Rohrschneidemaschinen
TY-S60 / TY-S100 ist eine manuell zu ladende Faserlaser-Rohrschneideserie mit pneumatischer Selbstzentrierung und angegebenen 1.2 oder 2 kW Optionen. Überprüfen Sie den serienmäßigen 10–100 mm Rundrohrbereich und die 6 m Lagerlänge im Vergleich zum spezifischen Modell, Profil und der angebotenen Stützkonfiguration.
Gesamtmaschinengarantie: 2 Jahre · Endgültiges Modell, Preis und Lieferzeit hängen vom Rohrprofil, der Laserleistung und dem Prozesspaket ab.
Spezifikationen
TY-S60 / TY-S100 technische Daten
Serie und Arbeitsbereich
- Modelle
- TY-S60 / TY-S100
- Angegebene Laserleistung
- 1,200 / 2,000 W
- Maximale Rohrlänge
- 6,000 mm
- Gelisteter Rundrohrdurchmesser
- 10-100 mm
- Unterstützte Profile
- Runde, quadratische, rechteckige und ausgewählte speziell geformte Rohre
Bewegung und Genauigkeit
- Maximale Y-Achsen-Geschwindigkeit
- 120 m/min
- Maximale Beschleunigung
- 1.0 G
- Positioniergenauigkeit
- ±0.03 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
Spannfutter und Steuerung
- Spannfutter
- Pneumatisches Direkt-Schub-Selbstzentrierendes Spannfutter
- Maximale Spannfuttergeschwindigkeit
- 100 rpm
- Aufgeführte Spannfutterlast
- 100-300 kg
- Angegebene minimale Endlänge
- 40-85 mm
- Steuerungssystem
- Bus-Typ CNC-System
Versorgung und Garantie
- Laserquellenoptionen
- Raycus / MAX / IPG
- Kühlung
- Wasserkühlung
- Stromversorgung
- 380 V / 50 Hz
- Referenz-Gesamtabmessungen
- 6,908 × 860 × 1,151.25 mm
- Gesamtmaschinengarantie
- 2 Jahre

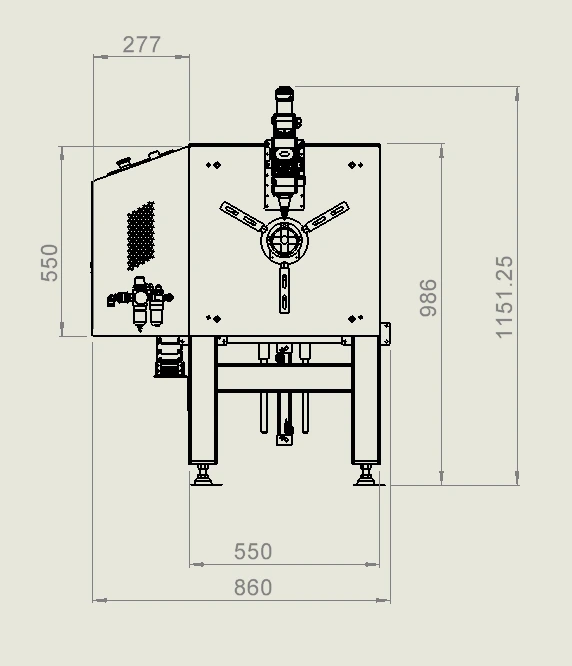

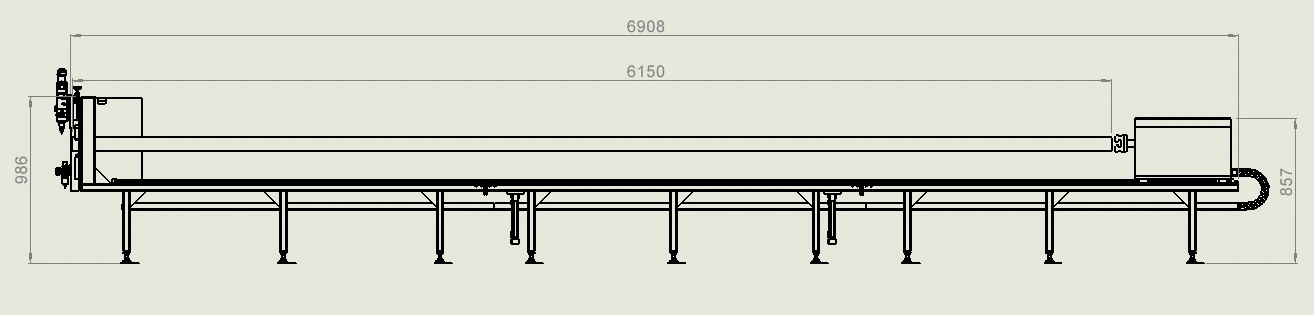

Maschinenabmessungen
Gesamtgröße und Geräteabstände
Die Zeichnungsmaße sind in Millimetern angegeben. Bestätigen Sie vor der Installation die endgültigen Fundament-, Servicezugangs- und Materialladeabstände anhand der gewählten Konfiguration.
Wesentliches Rohrschneidesystem
Eine fokussierte Konfiguration für die alltägliche Rohrproduktion
Pneumatisches selbstzentrierendes Spannfutter
Das direkt drückende pneumatische Spannfutter zentriert und klemmt das Rohr für eine koordinierte Rotation und Schneidbewegung.

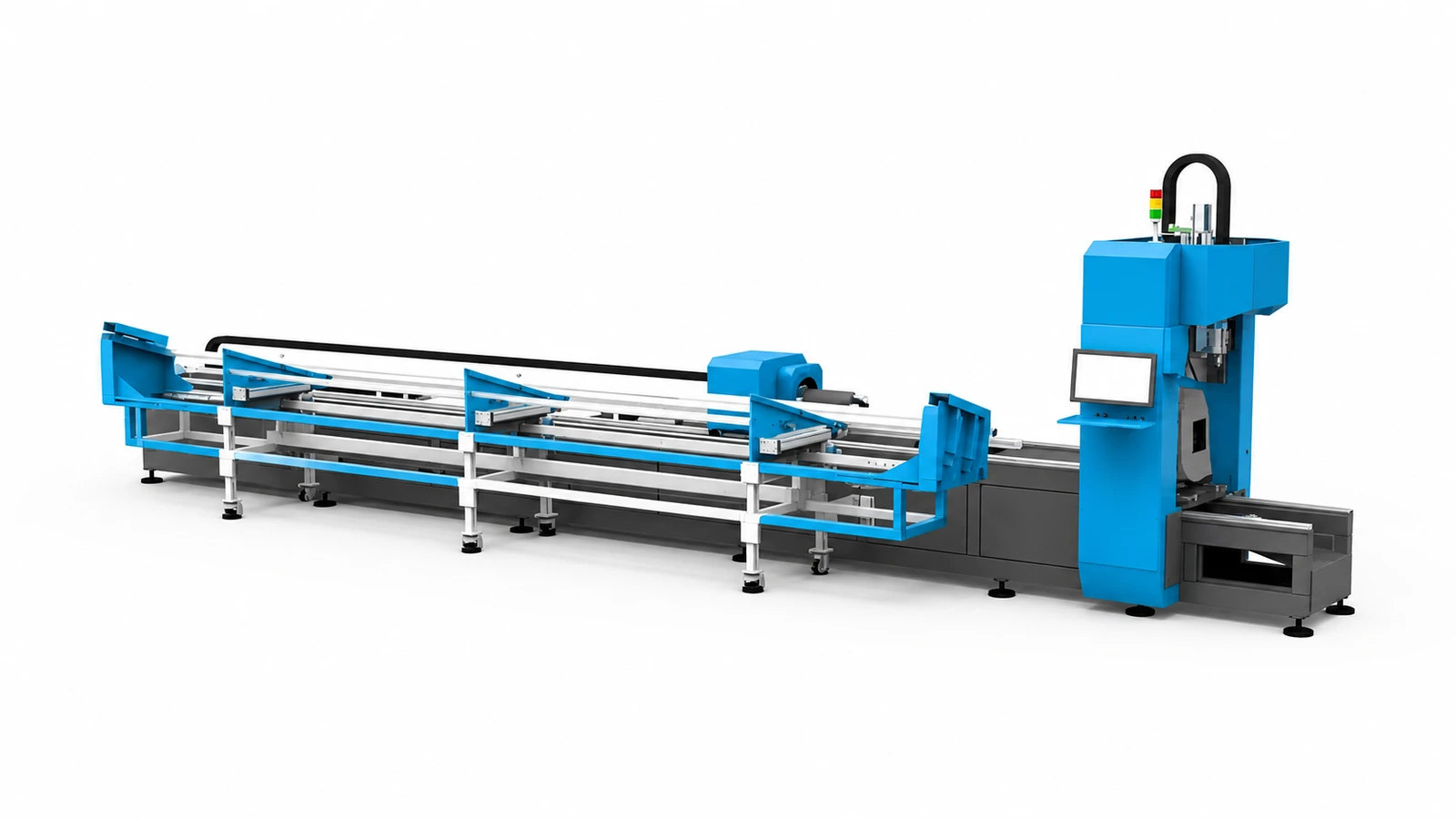

Manuelles Ladelayout
Eine fokussierte Materialladeanordnung hält die Maschinenkonfiguration für wesentliche Rohrschneidearbeiten kompakt.
Unterstützung gängiger Profile
Der aufgeführte Prozessumfang umfasst runde, quadratische und rechteckige Rohre, wobei spezielle Profile anhand der Zeichnung überprüft werden.
Sechs-Meter-Rohrbearbeitung
Die aufgeführte Rohrlänge von 6,000 mm unterstützt die gängige Langmaterialproduktion innerhalb des konfigurierten Stützlayouts.
1.2-2 kW Leistungsoptionen
Das Laserpaket wird anhand von Material, Wandstärke, Hilfsgas und erforderlicher Kantenqualität ausgewählt.
Kompakter Produktions-Footprint
Die Serie ist um wesentliche Rohrschneidefunktionen für Werkstätten konfiguriert, die keine automatische Bündelladelinie benötigen.
Produktion und Inspektion
Von der Maschinenbettvorbereitung bis zur Lieferung
- 01
Maschinenbett-Schweißen
- 02
Strahlvorbereitung
- 03
Wärmebehandlung
- 04
Präzisionsbearbeitung
- 05
Vormontageprüfung
- 06
Maschinenmontage
- 07
Testen, Debugging und Abnahme
- 08
Lieferung
Bearbeitungsumfang
Rohrmaterialien und Produktionskontexte für die wirtschaftliche Serie
TY-S60 und TY-S100 werden als eine wirtschaftliche Serie präsentiert. Das endgültige Modell, der nutzbare Profilbereich und der Schneidprozess werden anhand der Rohrzeichnung und des Musters bestätigt.
- Kohlenstoffstahl
- Die endgültige Leistungsfähigkeit wird anhand von Güte, Wandstärke, Gas und Ziel der Kantenqualität bestätigt
- Edelstahl
- Rohrgüte, Wandstärke und Oberflächenanforderungen werden vor der Konfiguration geprüft
- Aluminium und Kupfer
- Legierungsgüte, Reflektivität und Prozessanforderungen werden vor der Konfiguration geprüft
Verwandte Produkte
Andere Rohrschneidepfade
TY-S120-G automatische Rohrschneidemaschine
Optionales Bündelladen, Entladen und Sortieren für die wiederholte Rohrproduktion.
Schwerlast-Rohr- und ProfilbearbeitungTY-28025 Drei-Futter-Rohrschneider
Drei-Futter-Werkstückspannung für lange Rohre mit großem Durchmesser und gelistete Strukturprofile.
Alle RohrschneidefamilienLaser-Rohrschneidemaschinen
Vergleichen Sie halbautomatische, vollautomatische, Drei-Futter- und wirtschaftliche Rohrsysteme.
Branchenlösungen entdecken
Durchsuchen Sie unsere Branchenlösungen und besprechen Sie die Ausrüstung, Vorrichtungen und Prozessanforderungen für Ihre Anwendung.
Alle Branchenlösungen anzeigenPassen Sie die Kleinrohrkonfiguration an die tatsächliche Arbeitslast an
Ausgewähltes Modell innerhalb der gemeinsamen Serie bestätigen
TY-S60 und TY-S100 teilen sich eine Serienseite. Der angegebene Bereich ist keine separate Kapazitätstabelle für jedes Modell. Verwenden Sie den Rohrquerschnitt, die Wandstärke und die Zeichnung, um eine modellspezifische Spezifikation zu erhalten, anstatt die Kapazität aus dem Modellzusatz abzuleiten.
Manuelle Handhabung in den Produktionsplan aufnehmen
Pneumatische Selbstzentrierklemmen spannen das Rohr; sie legen das Material nicht automatisch in die Maschine. Beschreiben Sie das Laden, die Unterstützung und die Sammlung fertiger Teile, wenn Sie die Konfiguration mit Alternativen mit unterstützter oder automatischer Beladung vergleichen.
Paket vergleichen, nicht das wirtschaftliche Etikett
Der Serienname begründet keinen Anspruch auf den niedrigsten Preis oder eine feste Amortisationszeit. Vergleichen Sie das angebotene Modell, das Laserpaket, die Unterstützungsanordnung und den Installationsumfang mit derselben Produktionsbeschreibung, damit die Angebote gleichwertige Arbeiten beschreiben.
Fragen zur Maschinenauswahl
Werden TY-S60 und TY-S100 automatisch beladen?
Die angegebene Materialladeanordnung ist manuell. Pneumatische Selbstzentrierung beschreibt die Spannfutteraktion und sollte nicht als automatische Materialbeladung verstanden werden. Überprüfen Sie separate Ladeanforderungen bei der Definition des Ausrüstungspakets.
Deckt jedes Modell den gesamten Bereich von 10–100 mm ab?
Das ist der angegebene Rundrohrbereich auf Serienebene. Die aktuelle Tabelle weist jedem Modell keinen separaten Kapazitätsbereich zu. Bestätigen Sie das angebotene Modell anhand der Rohrabmessungen und des Querschnitts vor der Bestellung.
Kann dieser Bereich Präzisionsmikrorohre schneiden?
Diese Seite beschreibt die aufgeführte industrielle Rohrschneideserie, nicht eine spezielle Mikrorohr-Bearbeitungsspezifikation. Jedes kleine oder dünnwandige Teil muss anhand seiner Geometrie, seines Materials und seiner Toleranzanforderungen überprüft werden; die Beschreibung als Kleinrohr allein begründet diese Fähigkeit nicht.
Bestimmt die Lagerlänge von 6 m die Länge des fertigen Teils?
Sie beschreibt die angegebene maximale Rohrlänge für das konfigurierte Stützlayout. Die Länge des fertigen Teils und die Sammelanforderungen hängen von der Zeichnung und der Schneidsequenz ab. Berücksichtigen Sie sowohl das eingehende Material als auch die fertigen Teile bei der Überprüfung.
Wie fordere ich ein vergleichbares S60- oder S100-Angebot an?
Geben Sie die Rohrzeichnung, das Material, die Wandstärke, die Lagerlänge, die Anforderungen an das fertige Teil und das Ausgabeziel an. Bitten Sie darum, das ausgewählte Modell, die Leistung, das Spannfutter und die Stützanordnung zusammen mit dem manuellen Ladeablauf und dem Installationsumfang zu identifizieren.
Angebot anfordern
Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.
Der Preis hängt vom ausgewählten Modell, der Laserleistung, dem Rohrmaterial und -profil, der Wandstärke, den Stützanforderungen und dem Installationsumfang ab.
