Rund- und Vierkantrohrschneiden

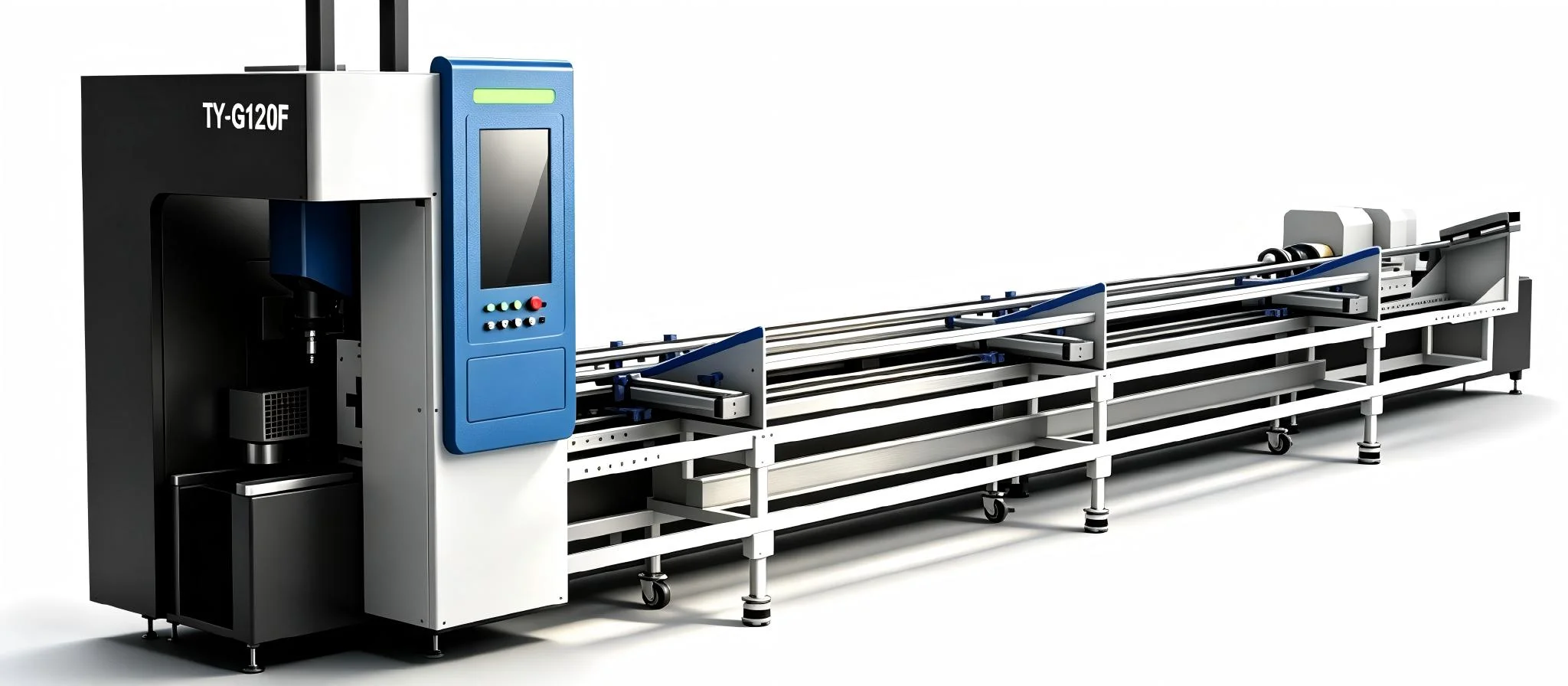

TY-G120F Laser-Rohrschneidemaschine
Der TY-G120F ist ein 1.5 kW Laser-Rohrschneider mit manueller Beladung für 10–160 mm Rund- und Vierkantrohre. Überprüfen Sie Ihre Rohrlängen und den Handhabungs-Workflow anhand des ungefähr 6,500 mm Bearbeitungsbereichs, wobei ein halbautomatisches Zuführgestell optional erhältlich ist.
Maschinenpreis: US$16,866 · Optionales halbautomatisches Zuführsystem: +US$2,500 · Maschinengarantie: 1 Jahr.
Spezifikationen
TY-G120F technische Daten
Preis und Garantie
- Maschinenpreis
- US$16,866
- Optionaler halbautomatischer Vorschub
- +US$2,500
- Maschinengarantie
- 1 Jahr
Schneidleistung und Bewegung
- Modell
- TY-G120F
- Laserleistung
- 1,500 W
- Rundrohrdurchmesser
- 10-160 mm
- Quadratrohrgröße
- 10-160 mm
- Rohrbearbeitungslänge
- Ca. 6,500 mm
- Wiederholgenauigkeit der Positionierung
- ±0.02 mm
- Beschleunigung
- Ca. 1.6 G
- Endlänge
- Ca. 60 mm
Abmessungen und Beladung
- Maschinenabmessungen (L × W × H)
- 8,004 × 1,212 × 1,916 mm
- Mit halbautomatischem Gestell (L × W × H)
- 8,004 × 1,747 × 1,916 mm
- Maschinengewicht
- Ca. 2 t
- Beladung
- Manuell; halbautomatisches Beschickungsgestell optional
Kernkonfiguration
- Laserquelle
- Raycus
- Schneidkopf
- Weihong; manueller Fokus, Autofokus optional
- CNC-Steuerungssystem
- Weihong
- Servomotoren und Antriebe
- Weihong
- Spannfutter
- Pneumatisches Drehspannfutter
- Linearführungen und Schlitten
- Taiwan AIK oder gleichwertig
- Pneumatik
- AirTAC / JELPC
- Luftsteuerventile
- AirTAC / SMC
- Leistungsschalter und Relais
- Schneider / DELIXI
- Kühlung
- Hanli Doppel-Temperatur-Wasserkühler
Merkmale
Konfigurieren Sie die Beladung für Ihre Rohrschneidearbeiten
Manuelles oder unterstütztes Laden
Verwenden Sie die manuelle Zuführung für vom Bediener geladene Werkstücke oder wählen Sie das optionale halbautomatische Gestell zur Unterstützung des Rohrladens.
Rund- und Vierkantrohrspannung
Die pneumatische Drehwerkstückspannung unterstützt den angegebenen 10-160 mm Rund- und Vierkantrohrbereich.
Höhenfolgendes Schneiden
Ein integrierter Höhenversteller folgt der Rohroberfläche während des Schneidens. Überprüfen Sie die Geradheit und Verformung des Rohrs bei der Definition des Prozesses.
Weihong Steuerungs- und Servopaket
Das CNC-System, der Schneidkopf und die Servoantriebe bilden die Bewegungs- und Schneidsteuerkonfiguration.
Fokuskonfigurationsoptionen
Manueller Fokus ist spezifiziert, mit Autofokus als Option für das Schneidkopf-Paket verfügbar.
Doppel-Temperatur-Wasserkühlung
Ein Hanli-Kühler bietet separate Kühlkreisläufe für den Laser und die optischen Komponenten.
Konfigurations-Checkliste
Definieren Sie das Maschinenpaket für Ihre Rohre
- 01
Rohrform und -größe
- 02
Rohrbearbeitungslänge
- 03
1.5 kW Laserpaket
- 04
Manuelle oder unterstützte Zuführung
- 05
Manueller Fokus oder Autofokus
- 06
Maschinen- und Gestellfläche
- 07
Steuerungs- und Kühlpaket
- 08
Endgültige Auftragsspezifikation
Schneidbereich
Rund- und Vierkantrohrbearbeitung
Materialgüte, Wandstärke, Schnittgeometrie und Hilfsgas müssen gemeinsam überprüft werden, bevor die Schneidleistung bestätigt wird. Die endgültigen technischen Parameter folgen der Auftragsvereinbarung.
Verwandte Produkte
Andere Rohrschneidekonfigurationen
Halbautomatische Rohrschneidemaschinen
Entdecken Sie die Systeme TY-G120-F, TY-S90L, TY-S120-L und TY-6024.
Vollautomatisches RohrschneidenTY-S120-G
Entdecken Sie automatisiertes Laden für die wiederholte Rohr- und Profilproduktion.
Drei-Futter-RohrschneidenTY-28025
Entdecken Sie die Drei-Futter-Werkstückspannung für lange Rohre und Strukturprofile.
Branchenlösungen entdecken
Durchsuchen Sie unsere Branchenlösungen und besprechen Sie die Ausrüstung, Vorrichtungen und Prozessanforderungen für Ihre Anwendung.
Alle Branchenlösungen anzeigenWählen Sie das G120F Paket anhand der Beladung und Rohrgeometrie
Die Maschine von ihrer Zuführungsoption trennen
Der angegebene Maschinenpreis beträgt US$16,866. Das optionale halbautomatische Zuführsystem kostet zusätzlich US$2,500 und ändert die angegebene Maschinenbreite. Vergleichen Sie den gleichen Umfang bei der Überprüfung von Angeboten: Das Zuführgestell ist nicht enthalten, nur weil es in einer Layout-Illustration erscheint.
Den kompletten Rohrauftrag prüfen
Legen Sie die Querschnitts-, Material-, Wanddicken-, Rohmateriallängen- und Fertigteilzeichnung vor. Der Größenbereich von 10–160 mm ist für runde und quadratische Rohre angegeben; er begründet nicht die Kapazität für jedes Strukturprofil oder eine gemeinsame Wandstärke über Materialien hinweg.
Fragen zur Maschinenauswahl
Ist die automatische Rohrladung bei TY-G120F enthalten?
Die Basiskonfiguration verwendet manuelle Beladung. Ein halbautomatisches Zuführgestell ist optional zu einem gelisteten Aufpreis von US$2,500 erhältlich. Bestätigen Sie die ausgewählte Ladeanordnung und den Geräteumfang in der Bestellung.
Was sind der gelistete Preis und die Garantie?
Der gelistete Maschinenpreis beträgt US$16,866, mit einer einjährigen Maschinengarantie. Die optionale halbautomatische Zuführung ist separat zu US$2,500 gelistet. Die endgültige Konfiguration und die Lieferbedingungen richten sich nach der Auftragsvereinbarung; diese Zahlen stellen keinen vollständigen gelieferten Projektpreis dar.
Kann TY-G120F jedes Profil innerhalb von 160 mm schneiden?
Der angegebene Bereich umfasst runde und quadratische Rohre von 10 bis 160 mm. Andere Profile werden durch diesen Bereich nicht festgelegt. Reichen Sie die Querschnitts- und vollständige Zeichnung zur Überprüfung ein, anstatt davon auszugehen, dass eine passende Außengröße ausreicht.
Wie viel Platz sollte ich für das optionale Regal einplanen?
Die angegebenen Maschinenabmessungen sind 8,004 × 1,212 × 1,916 mm, oder 8,004 × 1,747 × 1,916 mm mit dem halbautomatischen Regal. Berücksichtigen Sie bei der Installationsprüfung den Zugang zum Lager, den Bedienerzugang und den Wartungsabstand; die Maschinenabmessungen allein stellen nicht den vollständigen Arbeitsbereich dar.
Garantiert die angegebene Wiederholgenauigkeit meine Schnittteilabmessungen?
Der Wert von ±0.02 mm ist die Wiederholpositioniergenauigkeit. Die Ergebnisse des fertigen Teils hängen auch vom Zustand des Rohrs, dem Material, der Geometrie und dem Schneidprozess ab. Geben Sie bei der Anfrage Zeichnungstoleranzen und Abnahmeanforderungen an.
Angebot anfordern
Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.
Maschine: US$16,866. Optionales halbautomatisches Zuführsystem: +US$2,500. Ein Jahr Maschinengarantie. Teilen Sie Rohrabmessungen, Material, Wandstärke und Produktionsanforderungen mit, um die endgültige Konfiguration und den Lieferumfang zu bestätigen.
