MINI-Schrank · Einmoden-Pulsreinigung

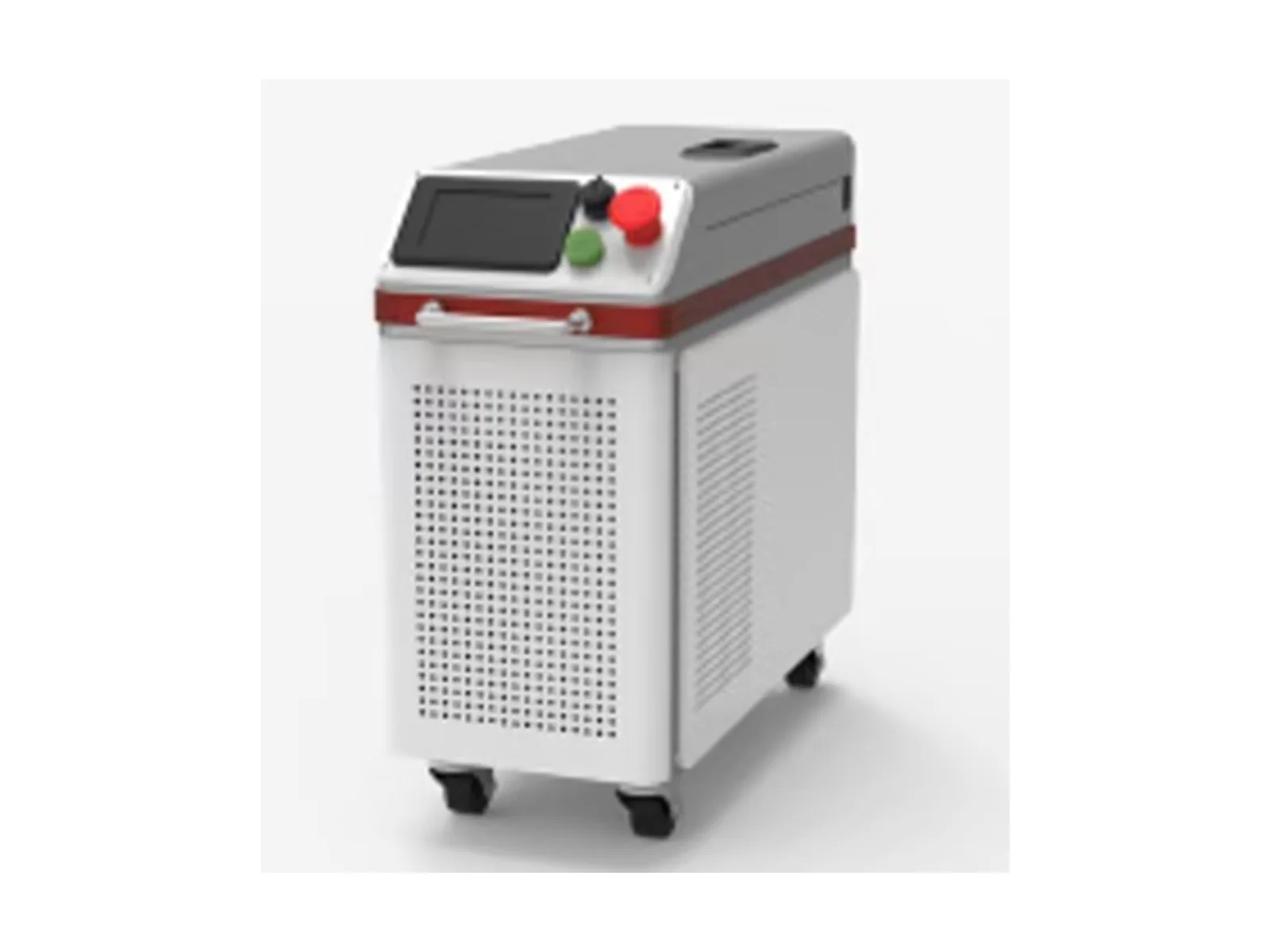

Luftgekühlte MINI-Schrank-Einmoden-Pulslaser-Reinigungsmaschine
Der TY-QX1019 MINI-Schrank verpackt einen Einmoden-Pulslaser in einem schmalen, rollbaren Gehäuse für die Werkstattreinigung. Vergleichen Sie die Optionen 100, 200 und 300 W in Bezug auf die Oberflächenaufgabe, den verfügbaren Maschinenplatz und den Handzugang; eine Automatisierungsschnittstelle kann für ein definiertes Integrationsprojekt überprüft werden.
Garantie auf die gesamte Maschine: 2 Jahre · Der Endpreis und die Lieferzeit hängen von der Laserleistung, dem Reinigungsbedarf, der Automatisierungsschnittstelle, der Sicherheit, der Absaugung und dem Lieferumfang ab.
Spezifikationen
TY-QX1019 MINI Schrank Einmoden-Konfigurationsdaten
Maschinenarchitektur
- Modell
- TY-QX1019
- Konfiguration
- Luftgekühlter MINI-Schrank · Singlemode
- Laserquelle
- JPT gepulster Faserlaser
- Lasertyp
- Gepulster Faserlaser
- Kühlung / Betrieb
- Luftkühlung / Handgerät
- Gehäuse
- Kompakter Rollschrank
Laser- und Reinigungsbereich
- Angegebene Laserleistung
- 100 / 200 / 300 W
- Maximale Einzelpulsenergie
- 2 mJ
- Reinigungsbreite
- 10-140 mm / 0.39-5.51 in
- Faserkabellänge
- 5 m / 16.4 ft
Versorgung und Handhabung
- Eingangsleistung
- AC 220 V ±10%, 50/60 Hz
- Gewicht des Reinigungskopfes
- 0.9 kg / 2.0 lb bei 100 / 200 W; 1.25 kg / 2.8 lb bei 300 W
- Maschinengewicht
- 38 kg / 83.8 lb
- Gewicht der Exportkiste
- 50 kg / 110.2 lb bei 100 / 200 W; 60 kg / 132.3 lb bei 300 W
- Maschinengröße
- 583 × 259 × 356.5 mm / 23.0 × 10.2 × 14.0 in
- Garantie
- 2 Jahre für die gesamte Maschine
Gepulste Reinigung kompakt am Arbeitsplatz halten
Kompakte Gehäuseabmessungen
Das aufgeführte 583 × 259 × 356.5 mm Gehäuse hält das System schmal für die Positionierung neben Arbeitsplätzen und den Transport zwischen Werkstattbereichen.
Luftgekühlte Architektur
Die aufgeführte Konfiguration verwendet Luftkühlung und benötigt keinen externen Wasserkühlkreislauf, wodurch die unterstützende Ausrüstung um das Gehäuse herum reduziert wird.
Drei aufgeführte Leistungsoptionen
Das aktuelle Konfigurationsblatt listet 100, 200 und 300 W Optionen mit einer maximalen Einzelpulsenergie von 2 mJ auf.
Fünf Meter Arbeitsreichweite
Das aufgeführte 5 m Faserkabel trennt das Gehäuse vom handgeführten Reinigungspunkt für Arbeiten an Vorrichtungen und installierten Komponenten.
Leistungsspezifisches Kopfgewicht
Der aufgeführte Reinigungskopf wiegt 0.9 kg bei 100 / 200 W und 1.25 kg bei 300 W, wodurch die Handhabungsanforderungen vor der Konfiguration überprüft werden können.
Überprüfung der Automatisierungsschnittstelle
Die aktuelle Produktbeschreibung listet eine reservierte Automatisierungsschnittstelle auf; die Roboter- oder Linienintegration wird anhand der ausgewählten Leistung und der Projekt-I/O-Anforderungen bestätigt.
Von der Oberflächenprüfung bis zur Reinigungsabnahme
Die endgültige Leistung und die Einstellungen werden aus Material, Oberflächenschicht, Zugangsbedingungen, Zieloberfläche und Abnahmekriterien ausgewählt.
- 01
Überprüfung des Grundmaterials und der Oberflächenschicht
- 02
Rost, Farbe, Oxid oder Rückstände definiert
- 03
Reinigungsbereich und Zugang geprüft
- 04
Zieloberfläche und Abnahmestandard vereinbart
- 05
100, 200 oder 300 W Leistung ausgewählt
- 06
Puls- und Scaneinstellungen bestätigt
- 07
Handheld- oder Automatisierungsschnittstellenumfang überprüft
- 08
Sicherheit, Absaugung und Lieferumfang bestätigt
Andere Laserreinigungskonfigurationen vergleichen
TY-QX1019
Vergleichen Sie alle acht Rucksack-, Koffer- und Schrankkonfigurationen der TY-QX1019-Serie.
Koffer-Einzelmodus-KonfigurationTY-QX1019
Vergleichen Sie das rollbare 100-500 W Kofferformat mit der gleichen gelisteten Arbeitsreichweite von 5 m.
Luftgekühlte Schrank-Einzelmodus-KonfigurationTY-QX1019
Vergleichen Sie das größere 200-500 W Schrankformat mit einer gelisteten maximalen Scangeschwindigkeit von 30,000 mm/s.
Branchenlösungen entdecken
Durchsuchen Sie unsere Branchenlösungen und besprechen Sie die Ausrüstung, Vorrichtungen und Prozessanforderungen für Ihre Anwendung.
Alle Branchenlösungen anzeigenPassen Sie den kompakten Schrank in die Arbeitsstation ein
Abmessungen und Gewicht als separate Auswahlkriterien verwenden
Der Schrank misst 583 × 259 × 356.5 mm und wiegt 38 kg. MINI beschreibt dieses kompakte Format, nicht das geringste Gewicht im Sortiment. Vergleichen Sie die tatsächlichen Abmessungen, die Maschinenmasse und den Weg zwischen den Arbeitsstationen mit anderen Schrankoptionen.
Platz für Bediener und Kabelführung lassen
Die Fünf-Meter-Faser trennt den Schrank vom Reinigungskopf. Berücksichtigen Sie den Zugang zum Kopf, die Kabelführung und die gewählten Installationsabstände im Layout. Die Stellfläche des Gehäuses allein ist nicht der gesamte benötigte Betriebsraum.
Definieren, was die reservierte Schnittstelle verbinden muss
Die aufgeführte Automatisierungsschnittstelle ist ein Ausgangspunkt für die Integrationsprüfung. Spezifizieren Sie Handhabungsgeräte, Vorrichtungen, Bewegungsabläufe und E/A-Anforderungen, bevor Sie einen Umfang vereinbaren; die Schnittstelle legt nicht fest, dass ein Roboter oder eine komplette automatische Zelle enthalten ist.
Fragen zur Maschinenauswahl
Was macht dies zur MINI-Konfiguration?
Das aufgeführte Gehäuse ist 583 × 259 × 356.5 mm, mit 100, 200 oder 300 W Einzelmodus-Pulsoptionen. Vergleichen Sie diese kompakte Form mit den anderen Gehäuseformaten anhand des Arbeitsplatzlayouts.
Ist MINI das leichteste Gehäuse der Serie?
Nein. MINI ist mit 38 kg aufgeführt, während das luftgekühlte Einzelmodus-Gehäuse mit 30 kg aufgeführt ist. Verwenden Sie die tatsächlichen Abmessungen und das Gewicht für jede Option, anstatt das Gewicht vom Namen abzuleiten.
Kann es in die Automatisierung integriert werden?
Eine reservierte Automatisierungsschnittstelle ist aufgeführt. Die ausgewählte Leistung, Steuerungen, Bewegungsausrüstung, Vorrichtungen und Projekt-I/O müssen überprüft werden, um eine integrierte Lösung zu definieren.
Wie viel Platz sollte ich reservieren?
Beginnen Sie mit den Gehäuseabmessungen und berücksichtigen Sie dann die Bewegung des Bedieners, die Kabelführung, den Werkstückzugang und die bestätigten Installationsanforderungen. Die fünf Meter lange Faser definiert nicht die gesamte Stellfläche der Arbeitszelle.
Was bestimmt die Leistungswahl?
Geben Sie das Grundmaterial, die zu entfernende Schicht, den zugänglichen Bereich und die erforderliche Oberflächengüte an. Überprüfen Sie repräsentative Teile und Betriebsanforderungen, bevor Sie 100, 200 oder 300 W auswählen; die Leistungsbezeichnung allein legt nicht die Entfernungsqualität oder den Output fest.
