Schrank · Singlemode-Pulsreinigung

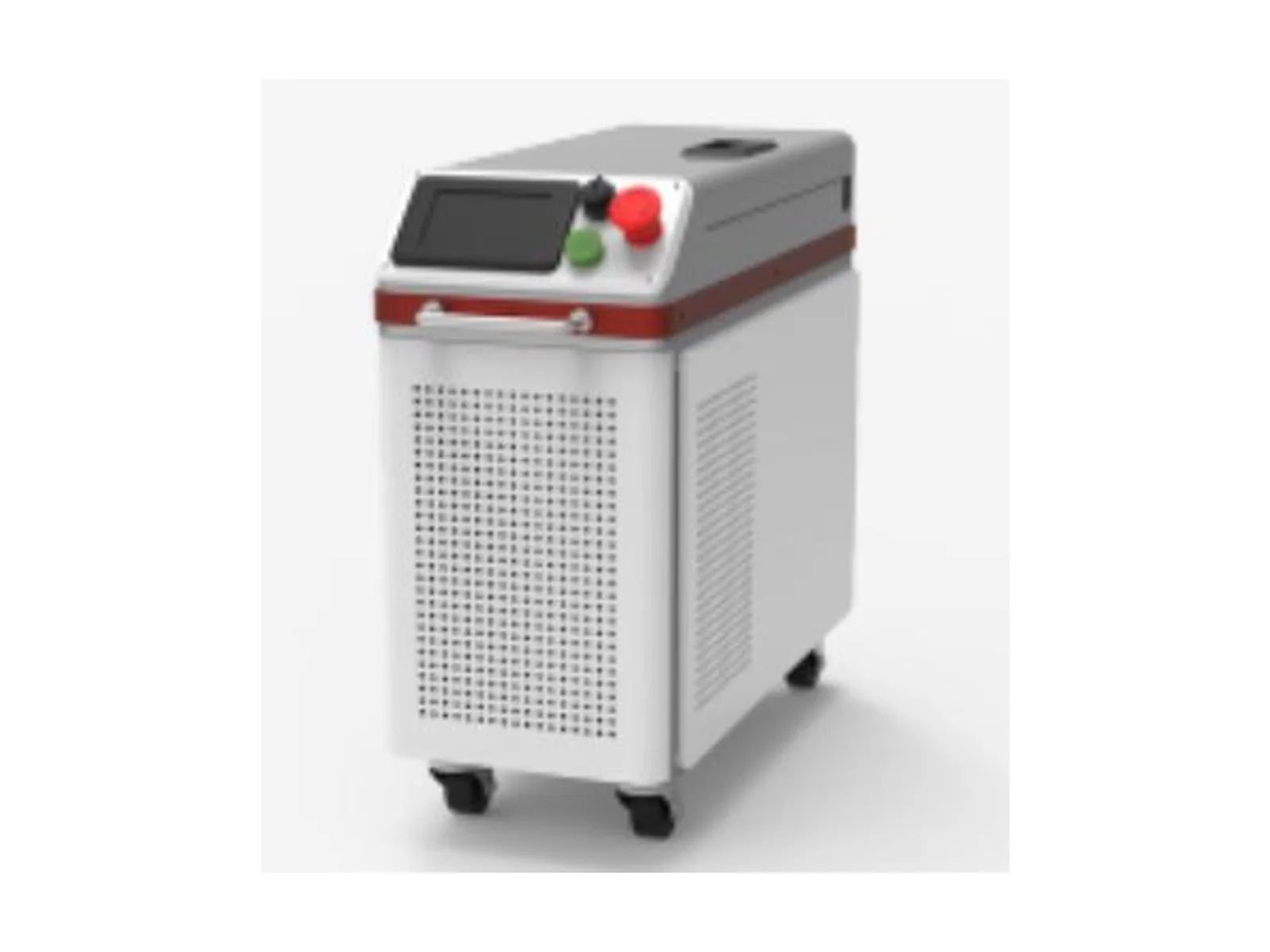

Luftgekühlte Schrank-Singlemode-Puls-Lasereinigungsmaschine
Der luftgekühlte Singlemode-Schrank TY-QX1019 bietet 200, 300 oder 500 W Pulsreinigung in einer 30 kg fahrbaren Einheit. Überprüfen Sie die leistungsspezifische Pulsenergie und das Kopfgewicht zusammen mit dem fünf Meter langen Faserzugang, um eine Werkstattreinigungs-Konfiguration auszuwählen.
Garantie für die gesamte Maschine: 2 Jahre · Der Endpreis und die Lieferzeit hängen von der Laserleistung, den Reinigungsanforderungen, der Sicherheit, der Absaugung und dem Lieferumfang ab.
Spezifikationen
TY-QX1019 luftgekühlte Schrank-Singlemode-Konfigurationsdaten
Maschinenarchitektur
- Modell
- TY-QX1019
- Konfiguration
- Luftgekühlter Schrank · Singlemode
- Laserquelle
- JPT gepulster Faserlaser
- Lasertyp
- Gepulster Faserlaser
- Kühlung / Betrieb
- Luftkühlung / Handgerät
- Gehäuse
- Rollschrank
Laser- und Reinigungsbereich
- Angegebene Laserleistung
- 200 / 300 / 500 W
- Maximale Einzelpulsenergie
- 1.5 mJ bei 200 / 300 W; 2 mJ bei 500 W
- Maximale Scangeschwindigkeit
- 30,000 mm/s / 98.4 ft/s
- Reinigungsbreite
- 10-140 mm / 0.39-5.51 in
- Faserkabellänge
- 5 m / 16.4 ft
Versorgung und Handhabung
- Eingangsleistung
- AC 220 V ±10%, 50/60 Hz
- Gewicht des Reinigungskopfes
- 0.9 kg / 2.0 lb bei 200 W; 1.25 kg / 2.8 lb bei 300 W; 1.5 kg / 3.3 lb bei 500 W
- Maschinengewicht
- 30 kg / 66.1 lb
- Maschinengröße
- 662.5 × 341 × 737.5 mm / 26.1 × 13.4 × 29.0 in
- Garantie
- 2 Jahre für die gesamte Maschine
Gepulste Reinigung zwischen Werkstattaufgaben verschieben
Drei aufgeführte Leistungsoptionen
Das aktuelle Konfigurationsblatt listet die Optionen 200, 300 und 500 W zur Anpassung an die Reinigungsanforderung und die erforderliche Verarbeitungsrate auf.
Leistungsspezifische Pulsenergie
Die angegebene maximale Einzelpulsenergie beträgt 1.5 mJ bei 200 / 300 W und 2 mJ bei 500 W, wodurch die Wahl der Leistung zum Prozess während der Konfigurationsprüfung sichtbar bleibt.
Integrierte Luftkühlung
Der Schrank verwendet Luftkühlung und benötigt keinen externen Wasserkühlkreislauf, was die Anforderungen an die unterstützende Versorgung rund um den Arbeitsplatz vereinfacht.
Einstellbare Reinigungsabdeckung
Die angegebene Reinigungsbreite von 10-140 mm und die maximale Scangeschwindigkeit von 30,000 mm/s bieten einen dokumentierten Bereich für Prozessversuche an eingereichten Teilen.
Fünf Meter Arbeitsreichweite
Das angegebene 5 m Faserkabel trennt den fahrbaren Schrank vom handgeführten Reinigungspunkt für Arbeiten an größeren Bauteilen und Strukturen.
Leistungsspezifisches Kopfgewicht
Das angegebene Gewicht des Reinigungskopfes steigt von 0.9 kg bei 200 W auf 1.5 kg bei 500 W, wodurch die Handhabungsanforderungen vor der Konfiguration berücksichtigt werden können.
Von der Oberflächenprüfung bis zur Reinigungsabnahme
Die endgültige Leistung und die Einstellungen werden aus Material, Oberflächenschicht, Zugangsbedingungen, Zieloberfläche und Abnahmekriterien ausgewählt.
- 01
Grundmaterial und Oberflächenschicht überprüft
- 02
Rost, Farbe, Kohlenstoff oder Oxid definiert
- 03
Reinigungsbereich und Zugang geprüft
- 04
Zieloberfläche und Abnahmestandard vereinbart
- 05
200, 300 oder 500 W Leistung ausgewählt
- 06
Puls, Scangeschwindigkeit und -breite bestätigt
- 07
Kopfgewicht und Kabelreichweite überprüft
- 08
Sicherheit, Absaugung und Lieferumfang bestätigt
Andere Laserreinigungskonfigurationen vergleichen
TY-QX1019
Vergleichen Sie alle acht Rucksack-, Koffer- und Schrankkonfigurationen der TY-QX1019-Serie.
MINI-Schrank-Einzelmodus-KonfigurationTY-QX1019
Vergleichen Sie das kompakte 100-300 W Schrankformat und sein gelistetes Maschinengewicht von 38 kg.
Schrank-Multimodus-KonfigurationTY-QX1019
Vergleichen Sie den 200-500 W Multimodus-Schrank mit wählbaren Pulsenergie-Modi und einem gelisteten Maschinengewicht von 54 kg.
Branchenlösungen entdecken
Durchsuchen Sie unsere Branchenlösungen und besprechen Sie die Ausrüstung, Vorrichtungen und Prozessanforderungen für Ihre Anwendung.
Alle Branchenlösungen anzeigenVergleichen Sie den Schrank- und den Handprozess zusammen
Die Kühlwahl vom Reinigungsergebnis trennen
Dieser Schrank verwendet Luftkühlung und einen gepulsten Faserlaser. Vergleichen Sie Kühl- und Installationsanforderungen mit dem wassergekühlten Schrank und bewerten Sie dann das tatsächliche Substrat und die Oberflächenschicht; die Kühlmethode allein bestimmt nicht, welcher Prozess das erforderliche Finish erzielt.
Das Kopfgewicht bei der ausgewählten Leistung überprüfen
Der angegebene Kopf wiegt 0.9 kg bei 200 W, 1.25 kg bei 300 W und 1.5 kg bei 500 W. Berücksichtigen Sie die Arbeitsrichtung, den Zugang und die Kabelführung bei der Auswahl, anstatt die Leistung zu wählen, ohne zu berücksichtigen, wie der Kopf die Oberfläche erreicht.
Entfernungsleistung mit einer Abnahmeprobe festlegen
Die angegebene maximale Scangeschwindigkeit von 30,000 mm/s und die Reinigungsbreite von 10–140 mm beschreiben Prozesseinstellungen. Vereinbaren Sie die Anforderungen an die Schichtentfernung und die darunter liegende Oberfläche, und bewerten Sie dann Durchgänge und Arbeitszeit an einem repräsentativen Teil, bevor Sie ein Leistungsziel festlegen.
Fragen zur Maschinenauswahl
Macht Luftkühlung dies zu einem Dauerstrichreiniger?
Nein. Dies ist ein gepulster Faserlaserreiniger mit Luftkühlung. Der TY-HS1023 ist eine separate luftgekühlte kontinuierliche Konfiguration; vergleichen Sie Emissionsmodus und Kühlung als separate Spezifikationen.
Ist der Schrank eine geschlossene Laserarbeitszelle?
Der Schrank beherbergt die Maschine. Er wird nicht als geschlossene Bearbeitungszelle um das Werkstück beschrieben; die Handaufgabe erfordert immer noch eine definierte Projektschutz- und Absauganordnung.
Ist das Kopfgewicht für alle drei Leistungen gleich?
Nein. Die angegebenen Werte sind 0.9 kg bei 200 W, 1.25 kg bei 300 W und 1.5 kg bei 500 W. Bestätigen Sie den mit der ausgewählten Konfiguration gelieferten Kopf.
Kann die Scangeschwindigkeit direkt in die Reinigungsleistung umgerechnet werden?
Nein. Die Scangeschwindigkeit ist nicht die gereinigte Fläche pro Stunde. Oberflächenzustand, Einstellungen, Überlappung, Durchgänge und Zugang müssen anhand des vereinbarten Reinigungsergebnisses bewertet werden.
Was sollte vor der Bestellung bestätigt werden?
Bestätigen Sie die ausgewählte Leistung, Pulsenergie, den Kopf, die Kabelreichweite und den vollständigen Lieferumfang. Fordern Sie im Rahmen dieser Überprüfung das endgültige Konfigurationsbild und Layout an; das Galeriebild ist keine Bestätigung jedes gelieferten Details.
