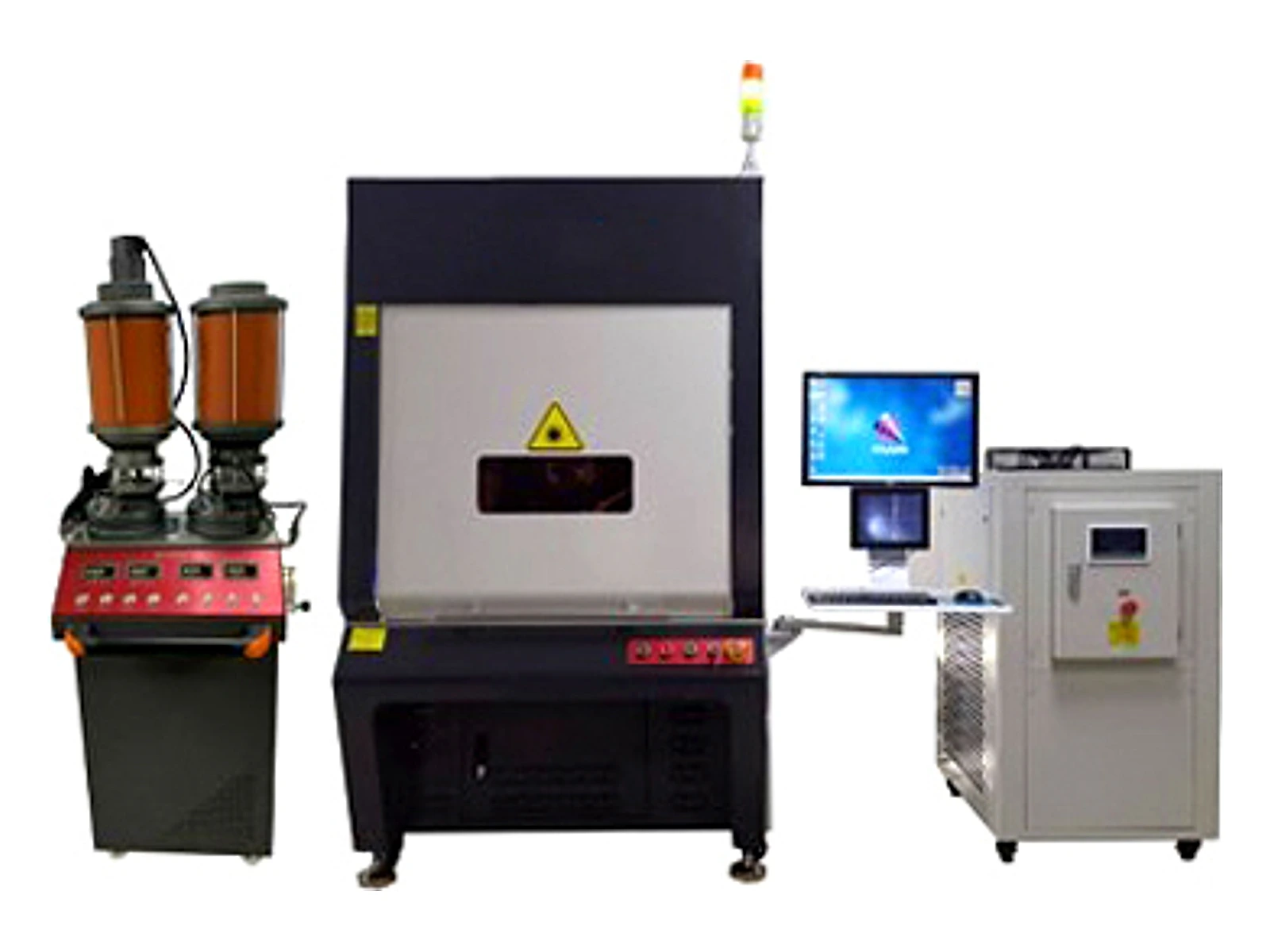

TY-RF2018 Geschlossene Laserauftragschweißmaschine
Diese geschlossene TY-RF2018 Laserauftragschweißkonfiguration integriert den Laser, den Auftragschweißkopf, die CNC-Bewegung, die Pulverzufuhr und die Wasserkühlung um einen Maschinenkörper. Wählen Sie den Arbeitsbereich und die Vorrichtungen zusammen mit dem Ladezugang und den Anforderungen an die Standortabsaugung.
Garantie auf die gesamte Maschine: 2 Jahre · Der Endpreis und die Lieferzeit hängen vom Arbeitsbereich, der Achsenanzahl, der Laserleistung, der Werkstückspannung, der Absaugung und dem Integrationsumfang ab.
Spezifikationen
TY-RF2018 geschlossene technische Daten
Maschinen- und Laserkonfiguration
- Serie
- TY-RF2018
- Aufgeführte Konfiguration
- Vollständig geschlossen
- Angegebene Laserleistung
- 3,000 / 6,000 W
- Stützachsen
- 3-6 Achsen
- Positioniergenauigkeit
- ±0.02 mm / ±0.0008 in
- Aufgeführter Arbeitsbereich
- 500 × 300 × 400 mm / 19.7 × 11.8 × 15.7 in; anpassbar
Auftragsschweißprozess
- Laserquelle
- Faserlaser
- Laserwellenlänge
- 1,080 ± 5 nm
- Faserkern-Durchmesser
- 600 μm / 0.024 in
- Aufgeführte Schichtdicke
- 0.5-2 mm / 0.020-0.079 in
- Bewegungssteuerung
- CNC-Steuerung
Versorgung und Betriebsbedingungen
- Stromversorgung
- 380 V ±5%, 50/60 Hz
- Kühlmethode
- Wasserkühlung
- Aufgeführte Betriebstemperatur
- 0-50 °C / 32-122 °F
- Absaugschnittstelle
- Reservierte Schnittstelle; Absaugpaket pro Projekt bestätigt
- Gesamtmaschinengarantie
- 2 Jahre
Prozess eindämmen und Kernausrüstung integrieren
Vollständig geschlossener Schutzkörper
Das Blechgehäuse trennt den Verarbeitungsbereich vom umgebenden Arbeitsbereich und hilft, Laserstrahlung, Metallstaub und Prozessspritzer einzudämmen.
Integrierte Kernausrüstung
Das integrierte System vereint die Laserquelle, den Auftragsschweißkopf, das CNC-Bewegungssystem, den Pulverförderer und den Wasserkühler um einen geschützten Maschinenkörper.
Reservierte Absaugschnittstelle
Ein Absauganschluss ist reserviert, sodass das endgültige Staubschutzpaket entsprechend den Standort- und Prozessanforderungen ausgewählt werden kann.
Drei- bis Sechs-Achsen-Bewegung
Das Stützachsenpaket wird um Wellen, flache Teile und einfache gekrümmte Werkstücke herum ausgewählt, anstatt als eine universelle Anordnung festgelegt zu werden.
Geschützte Bewegung und Optik
Die geschlossene Anordnung hilft, die Ausbreitung von Prozessstaub zu Bewegungskomponenten und optischen Geräten während des Auftragsschweißens zu begrenzen.
Konfiguriert nach der Reparaturaufgabe
Laserleistung, Arbeitsbereich, Werkstückspannung, Auftragsschweißkopf, Pulverzufuhr und Absaugumfang werden nach Überprüfung des Teils und der Zielschicht bestätigt.
Von der Teileprüfung bis zur Musterannahme
Eine typische Abfolge zur Definition des geschlossenen Systems basierend auf dem eingereichten Bauteil, dem Prozessziel und der Produktionsumgebung.
- 01
Teilezeichnung und Grundmaterialprüfung
- 02
Definition des Reparatur- oder Verstärkungsziels
- 03
Planung von Auftragsschweißmaterial und Prozessversuchen
- 04
Auswahl von Laserleistung und Bearbeitungskopf
- 05
Arbeitsbereich, Achsen- und Werkstückspannungsprüfung
- 06
Zugang zum Gehäuse und Überprüfung der Beladung
- 07
Definition von Absaugung, Kühlung und Versorgung
- 08
Musterabnahme und Installationsumfang
Zugang, Absaugung und Werkstückspannung um das Teil herum definieren
Der endgültige Arbeitsbereich, die Achsenanzahl, der Ladezugang, die Werkstückspannung, die Laserleistung und das Absaugpaket werden anhand der Teilegeometrie und der Standortanforderungen bestätigt.
Andere Auftragschweiß- und Roboterbearbeitungspfade
TY-RF2018
Vergleichen Sie die offene Plattform TY-RF2018 Konfiguration für direkten Zugang und Produktionslinienintegration.
Roboter- und Innenwand-CladdingTY-RF5018
Vergleichen Sie Roboter-Arbeitsplatz-, Innenwand- und Cladding-Härtekonfigurationen der TY-RF5018-Serie.
Integrierte ProduktionszellenRoboter-Automatisierungssysteme
Vergleichen Sie Roboter-Schneide-, Schweiß- und Materialhandhabungssysteme, die auf die Prozessaufgabe zugeschnitten sind.
Verwandte Branchenlösungen
Entdecken Sie die Anwendungen und Laserprozesse, die mit dieser Ausrüstung verbunden sind.
Alle Branchenlösungen anzeigen
Überprüfen Sie den Ladezugang sowie den Arbeitsbereich
Teil durch den gesamten Ladeweg überprüfen
Das Werkstück und die Vorrichtung müssen in die Ladeöffnung und den erforderlichen Bewegungspfad innerhalb der Maschine passen. Fordern Sie das endgültige Layout mit Zugangsfreiräumen an; der angegebene Arbeitsbereich von 500 × 300 × 400 mm beschreibt nicht die Türabmessungen oder jede nutzbare Teilehülle.
Absauganlage separat spezifizieren
Die Maschine verfügt über eine reservierte Absaugschnittstelle. Bestätigen Sie die Absauganlage, den Anschluss und die Installationsverantwortlichkeiten im Projektumfang, anstatt davon auszugehen, dass eine Schnittstelle das komplette Staubschutzpaket beinhaltet.
Gehäuse an die Produktionsaufgabe anpassen
Berücksichtigen Sie Vorrichtungswechsel, Bedienerzugang und Wartung neben dem Auftragsschweißpfad. Dies ist eine geschlossene Auftragsschweißmaschinenkonfiguration; das Gehäuse allein stellt keine abgedichtete Inertgas-Kammer oder eine bestimmte Zertifizierung dar.
Fragen zur Maschinenauswahl
Welche Ausrüstung ist in der geschlossenen Konfiguration integriert?
Das beschriebene Paket vereint die Laserquelle, den Auftragsschweißkopf, die CNC-Bewegung, den Pulverförderer und den Wasserkühler um den Maschinenkörper. Bestätigen Sie die genauen Auswahlen und alle zusätzlichen Anlagenausrüstungen im Angebot.
Ist die Absauganlage enthalten?
Eine reservierte Absaugschnittstelle ist aufgeführt. Die Absauganlage und der Installationsumfang werden pro Projekt bestätigt und sollten daher separat im Angebot aufgeführt werden.
Bietet das Gehäuse eine inerte Prozesskammer?
Eine abgedichtete Inertgas-Kammer ist für dieses Produkt nicht spezifiziert. Jede Anforderung an die Atmosphäre bedarf einer separaten technischen Überprüfung und darf nicht aus dem geschlossenen Gehäuse abgeleitet werden.
Kann ein Teil, das den angegebenen Arbeitsbereich ausfüllt, immer geladen werden?
Nicht automatisch. Türzugang, Vorrichtungsabmessungen, Klemmung und der Kopfweg beeinflussen alle den nutzbaren Raum. Reichen Sie die vollständige Baugruppe ein und erhalten Sie ein bestätigtes Lade- und Bewegungslayout.
Welche Informationen werden für ein Angebot für geschlossenes Auftragsschweißen benötigt?
Senden Sie die Teile- und Vorrichtungsabmessungen, Material, Oberflächenzustand, Zielschicht, Lademethode und Output-Ziel. Fügen Sie Platzbedarf vor Ort und Absauganforderungen hinzu, damit Maschine und Installationsumfang gemeinsam überprüft werden können.
Angebot anfordern
Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.
Der Preis hängt von den Teiledimensionen und dem Material, der Zielschicht, dem Arbeitsbereich, der Achsenanzahl, der Laserleistung, dem Auftragschweißkopf, der Werkstückspannung, der Absaugung und dem Installationsumfang ab.
