Plattform-Automatik-Cladding

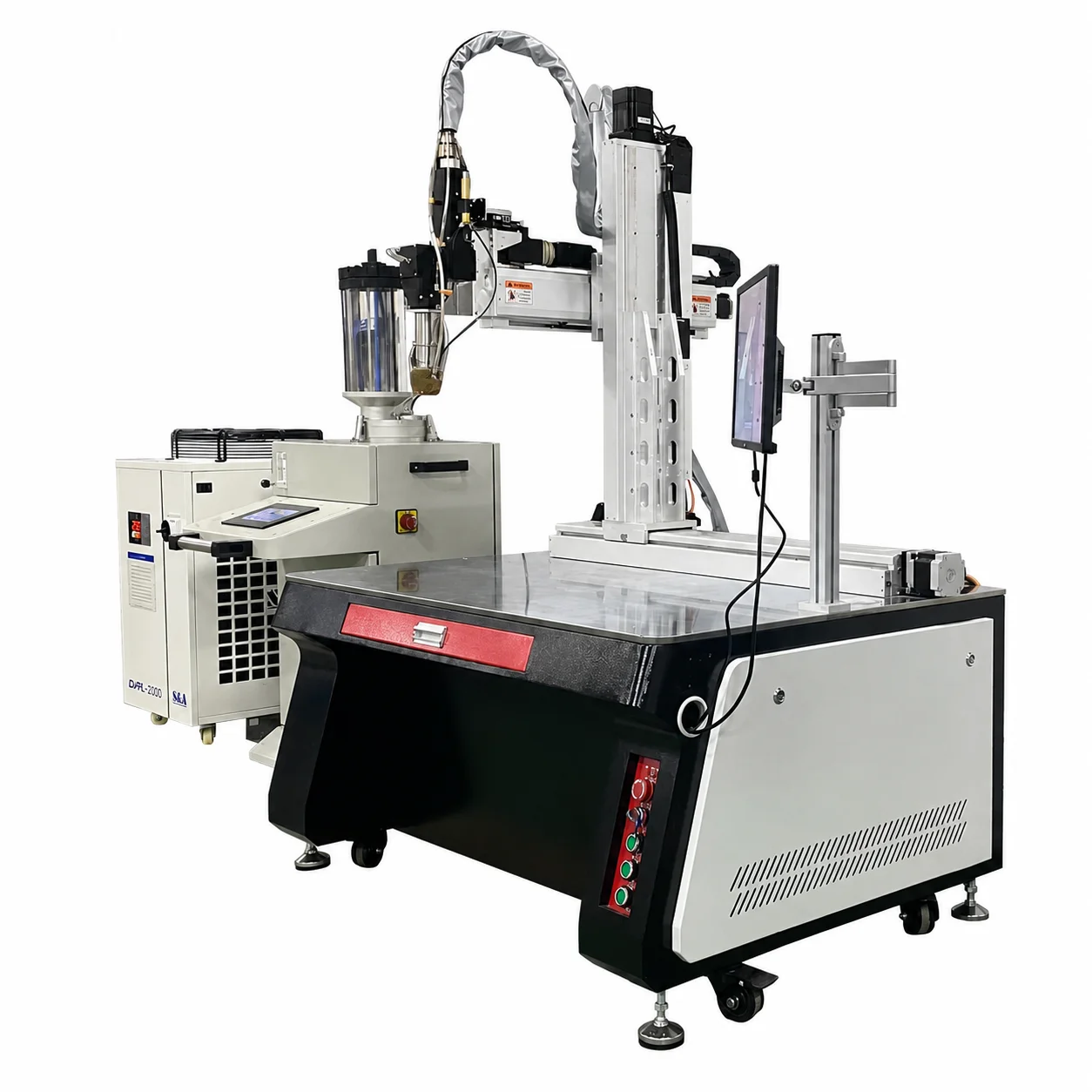

TY-RF2018 Plattform Automatische Laserauftragschweißmaschine
TY-RF2018 ist eine offene CNC-Laserauftragschweißkonfiguration für Wellen, Walzen, mechanische Teile und einfache gekrümmte Komponenten. Ihr Arbeitsbereich, das Drei- bis Sechs-Achsen-Paket und die Vorrichtungen werden um das Teil und den erforderlichen Reparaturpfad herum ausgewählt.
Garantie auf die gesamte Maschine: 2 Jahre · Der Endpreis und die Lieferzeit hängen vom Arbeitsbereich, der Achsenanzahl, der Laserleistung, dem Gehäuse, dem Pulverförderer, der Absaugung und dem Integrationsumfang ab.
Spezifikationen
TY-RF2018 technische Daten
Plattform- und Laserkonfiguration
- Serie
- TY-RF2018
- Aufgeführte Konfiguration
- Plattform automatisch
- Angegebene Laserleistung
- 3,000 / 6,000 W
- Stützachsen
- 3-6 Achsen
- Positioniergenauigkeit
- ±0.02 mm / ±0.0008 in
- Aufgeführter Arbeitsbereich
- 500 × 300 × 400 mm / 19.7 × 11.8 × 15.7 in; anpassbar
Auftragsschweißprozess
- Laserquelle
- Faserlaser
- Laserwellenlänge
- 1,080 ± 5 nm
- Faserkern-Durchmesser
- 600 μm / 0.024 in
- Aufgeführte Schichtdicke
- 0.5-2 mm / 0.020-0.079 in
- Bewegungssteuerung
- CNC-Steuerung
Versorgung und Betriebsbedingungen
- Stromversorgung
- 380 V ±5%, 50/60 Hz
- Kühlmethode
- Wasserkühlung
- Aufgeführte Betriebstemperatur
- 0-50 °C / 32-122 °F
- Gesamtmaschinengarantie
- 2 Jahre
Merkmale
Plattform, Bewegung und Gehäuse um das Werkstück herum auswählen
Offener Plattformzugang
Das offene Layout unterstützt den direkten Werkstückzugang, die Vorrichtungsanpassung und die Integration in eine breitere Produktionslinie.
Kompakte automatisierte Plattform
Der aufgeführte 500 × 300 × 400 mm Arbeitsbereich zielt auf kleine und mittlere Komponenten ab und kann an die Werkstückhülle angepasst werden.
Drei- bis Sechs-Achsen-Bewegung
Das Stützachsenpaket wird um gerade Bahnen, rotierende Teile und einfache gekrümmte Oberflächen herum ausgewählt, anstatt als eine universelle Anordnung festgelegt zu werden.
CNC-Prozesssteuerung
Der Auftragsschweißpfad, die Arbeitsbewegung und die Prozesssequenz werden über eine CNC-Steuerung für einen wiederholbaren automatisierten Betrieb koordiniert.
Integration in die Produktionslinie
Die kompakte Plattform kann um vor- und nachgelagerte Handhabung, verfügbaren Platz und Anforderungen an den Bedienerzugang herum geplant werden.
Konfiguriert nach der Reparaturaufgabe
Laserleistung, Arbeitsbereich, Werkstückspannung, Auftragsschweißkopf und Gehäuseumfang werden nach Überprüfung der Teilezeichnung, des Materials und der Zielschicht bestätigt.
Von der Teileprüfung bis zur Musterannahme
Eine typische Abfolge zur Definition des Systems basierend auf dem eingereichten Bauteil, dem Prozessziel und der Produktionsumgebung.
- 01
Teilezeichnung und Grundmaterialprüfung
- 02
Definition des Reparatur- oder Verstärkungsziels
- 03
Planung von Auftragsschweißmaterial und Prozessversuchen
- 04
Auswahl von Laserleistung und Bearbeitungskopf
- 05
Arbeitsbereich, Achsen- und Werkstückspannungsprüfung
- 06
Plattformintegration und Schutzüberprüfung
- 07
Definition von Absaugung, Kühlung und Versorgung
- 08
Musterabnahme und Installationsumfang
Plattformumfang
Die TY-RF2018 Plattform um das Werkstück herum konfigurieren
Der endgültige Arbeitsbereich, die Achsenanzahl, die Werkstückspannung, die Laserleistung, die Schnittstellen und die umgebende Schutzvorrichtung werden anhand der Teilegeometrie und der Produktionsumgebung bestätigt.
Verwandte Produkte
Andere Auftragschweiß- und Roboterbearbeitungspfade
TY-RF2018
Vergleichen Sie die vollständig geschlossene TY-RF2018 Konfiguration mit integrierter Kernausrüstung und einer reservierten Absaugschnittstelle.
Roboter- und Innenwand-CladdingTY-RF5018
Vergleichen Sie Roboter-Arbeitsplatz-, Innenwand- und Cladding-Härtekonfigurationen der TY-RF5018-Serie.
Integrierte ProduktionszellenRoboter-Automatisierungssysteme
Vergleichen Sie Roboter-Schneide-, Schweiß- und Materialhandhabungssysteme, die auf die Prozessaufgabe zugeschnitten sind.
Verwandte Branchenlösungen
Entdecken Sie die Anwendungen und Laserprozesse, die mit dieser Ausrüstung verbunden sind.
Alle Branchenlösungen anzeigen
Planen Sie die Plattform um die geladene Komponente herum
Platz für die Vorrichtung und den Kopf lassen
Der angegebene Arbeitsbereich beträgt 500 × 300 × 400 mm und kann angepasst werden. Überprüfen Sie das Teil mit seiner Vorrichtung, den Spannfreiräumen und der Kopfbewegung, anstatt diese Abmessungen als bedingungslose maximale Bauteilgröße zu behandeln.
Achsen für den tatsächlichen Pfad auswählen
Gerade Pfade, rotierende Komponenten und gekrümmte Oberflächen erfordern unterschiedliche Bewegungsanordnungen. Reichen Sie die Behandlungsbereiche ein und beschreiben Sie, ob das Werkstück rotieren muss, damit das CNC-Achspaket für diese Aufgabe ausgewählt werden kann.
Beladung und umgebende Zelle definieren
Das offene Layout bietet direkten Zugang für Beladung und Vorrichtungsanpassung. Planen Sie die umgebende Schutzeinrichtung, Absaugung, Versorgungsleitungen und alle Handhabungsschnittstellen mit der Maschine; die offene Plattform definiert die komplette Installation nicht von selbst.
Fragen zur Maschinenauswahl
Was ist der standardmäßig angegebene Arbeitsbereich?
Die angegebene Referenz ist 500 × 300 × 400 mm, mit Anpassungsmöglichkeiten. Bestätigen Sie den nutzbaren Raum für die Komponente, die Vorrichtung und den Kopfweg in der ausgewählten Konfiguration.
Sind alle sechs Achsen enthalten?
Das Produkt listet einen Unterstützungsbereich von drei bis sechs Achsen auf. Die erforderliche Anzahl und Anordnung werden für den eingereichten Auftragsschweißpfad und die Werkstückspannung ausgewählt; bestätigen Sie das genaue Paket im Angebot.
Wie unterscheidet sich die offene Plattform von der geschlossenen TY-RF2018?
Die offene Plattform betont den direkten Werkstück- und Vorrichtungszugang. Die geschlossene Konfiguration integriert den Prozess in einen Maschinenkörper und erfordert eine Überprüfung des Ladezugangs. Vergleichen Sie die vollständigen Teile-, Vorrichtungs- und Installationsanforderungen.
Kann die Plattform für Wellen und Walzen in Betracht gezogen werden?
Wellen und Walzen sind aufgeführte Anwendungen. Teillänge, Masse, Stützpunkte und die Notwendigkeit der Rotation müssen mit dem Arbeitsbereich und dem gewählten Achspaket überprüft werden.
Was sollte ich für ein Angebot für Plattform-Auftragsschweißen senden?
Geben Sie die Teilezeichnung, Abmessungen und Masse, Material, aktuellen Oberflächenzustand, Zielschicht und Output-Anforderung an. Fügen Sie das Vorrichtungskonzept, die Lademethode und den verfügbaren Installationsraum hinzu.
Angebot anfordern
Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.
Der Preis hängt von den Teiledimensionen und dem Material, der Zielschicht, dem Arbeitsbereich, der Achsenanzahl, der Laserleistung, dem Auftragschweißkopf, der Werkstückspannung, dem Gehäuse, der Absaugung und dem Installationsumfang ab.
