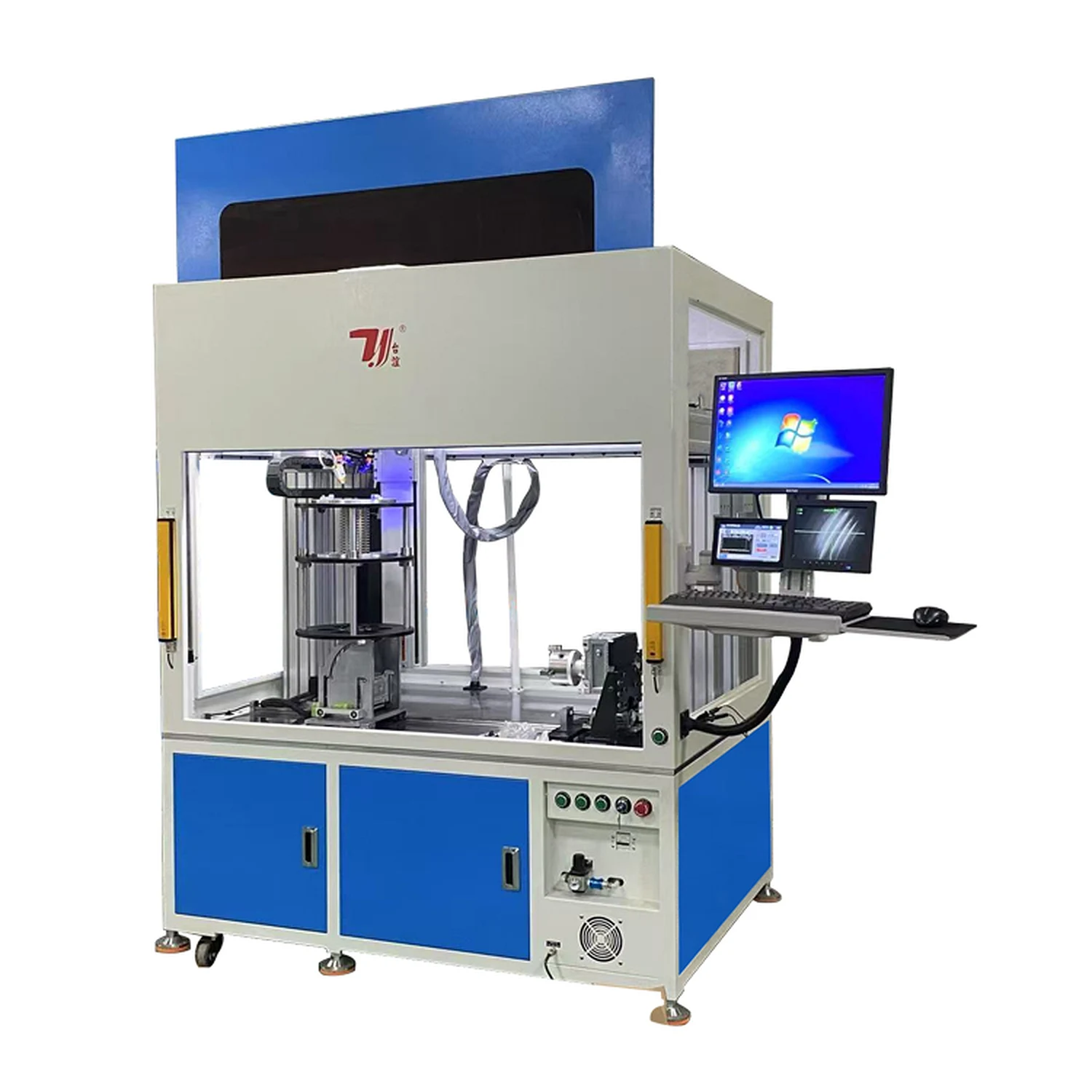

Maschinendetail · Automatische Balgschweißzelle. Die Drehwerkzeuge werden auf den angegebenen Durchmesser, die Wandstärke und die Naht konfiguriert

Rotations-Rundnahtschweißen

Balg-Laserschweißmaschine

Diese Balg-Laserschweißzelle ist für kreisförmige Endverbindungen an Edelstahlbälgen, flexiblen Metallschläuchen und Kompensatorbaugruppen konfiguriert. Drehwerkstückspannung, CCD-Führung und Schnellwechselwerkzeuge werden anhand des Durchmessers, der Wandstärke und der Endfitting-Geometrie überprüft.

Laserleistung1-3kW
Wiederholgenauigkeit±0.02mm
Angegebene Geschwindigkeit5-80mm/s
Eine Konfiguration anfragen← Alle Schweißmaschinen

Spezifikationen

Aktuelle Konfigurationsreferenzen

Laser und Prozess · ausgewählten Bereich bestätigen
Konfigurationsstatus
Aktuelle Excel-basierte Baseline; bestätigen Sie den kompatiblen Satz für das eingereichte Teil
Laserleistung
1,000-3,000 W (Excel); das mitgelieferte Handbuch listet 150-6,000 W; bestätigen Sie den ausgewählten Bereich
Schweißgeschwindigkeit
5-80 mm/s (Excel-Liste)
Wiederholpositioniergenauigkeit
±0.02 mm (Excel); Handbuch listet ±0.01 mm; vor Bestellung bestätigen
Laserwellenlänge
1,070 nm (Handbuchliste)
Optik und Tracking · als einen Satz auswählen
Nahtführung
CCD-visuelle Verfolgung in der aktuellen Produktübersicht aufgeführt
Laserquellenoptionen
Raycus / IPG / JPT / MAX (Handbuchliste; Projektauswahl)
Schweißkopf
Galvanometer (Handbuchliste; ausgewählte Konfiguration bestätigen)
Pulsfrequenz
≤100 Hz (Handbuchliste; mit der ausgewählten Quelle abgleichen)
Spot-Einstellbereich
0.1-3 mm (manuelle Auflistung)
Werkstückspannung und Versorgungsmedien · pro Zelle bestätigen
Primäre Werkstücke
Edelstahlbälge, flexible Metallschläuche und Kompensatorverbindungen
Werkstückspannung
Drehvorrichtung mit Schnellwechselwerkzeugen für überprüfte Durchmesser-Varianten
Kühlsystem
Luft- oder Wasserkühlung im Handbuch aufgeführt; bestätigen Sie das ausgewählte Paket
Elektrische Auflistung
220 / 380 V · 50 / 60 Hz (für Bestimmungsort und ausgewählte Leistung bestätigen)
Linienintegration
Anschluss an die Produktionslinie wird unterstützt; Schnittstellen sind projektspezifisch

Bauen Sie den Rundnahtprozess um den Balg herum auf

Dies ist eine anwendungsbezogen konfigurierte Schweißzelle. Durchmesser, Wandstärke, Wellung, Endstück, Passung, Klemmung und Inspektionsmethode müssen überprüft werden, bevor der Prozess und die Werkzeuge festgelegt werden.

Rotierende Rundnaht-Werkstückspannung

Die Vorrichtung positioniert und dreht den Balg oder Schlauchanschluss um die Schweißachse. Durchmesser, Wandstärke und Endstückgeometrie definieren die endgültige Werkzeugbestückung.

CCD-gestützte Nahtverfolgung

Das aktuelle Produktdatenblatt listet CCD-visuelle Verfolgung zur Ausrichtungsunterstützung auf. Kameraansicht, Nahtsichtbarkeit und Verfolgungsmethode werden mit dem realen Teil überprüft.

Schnellwechselwerkzeuge nach Durchmesser

Spezielle oder wechselbare Vorrichtungssätze können überprüfte Rohrdurchmesser unterstützen, während die Teileposition und der Schweißzugang kontrolliert bleiben.

Laser, Kühlung und Optik zusammen ausgewählt

Leistung, Quelle, Schweißkopf, Spotbereich, Kühlung und elektrische Versorgung werden vor der Angebotserstellung als eine kompatible Konfiguration bestätigt.
