Spezialisiertes Schweißen mit Drehvorrichtung
Laserschweißmaschine für Wasserkocher-Ausgüsse

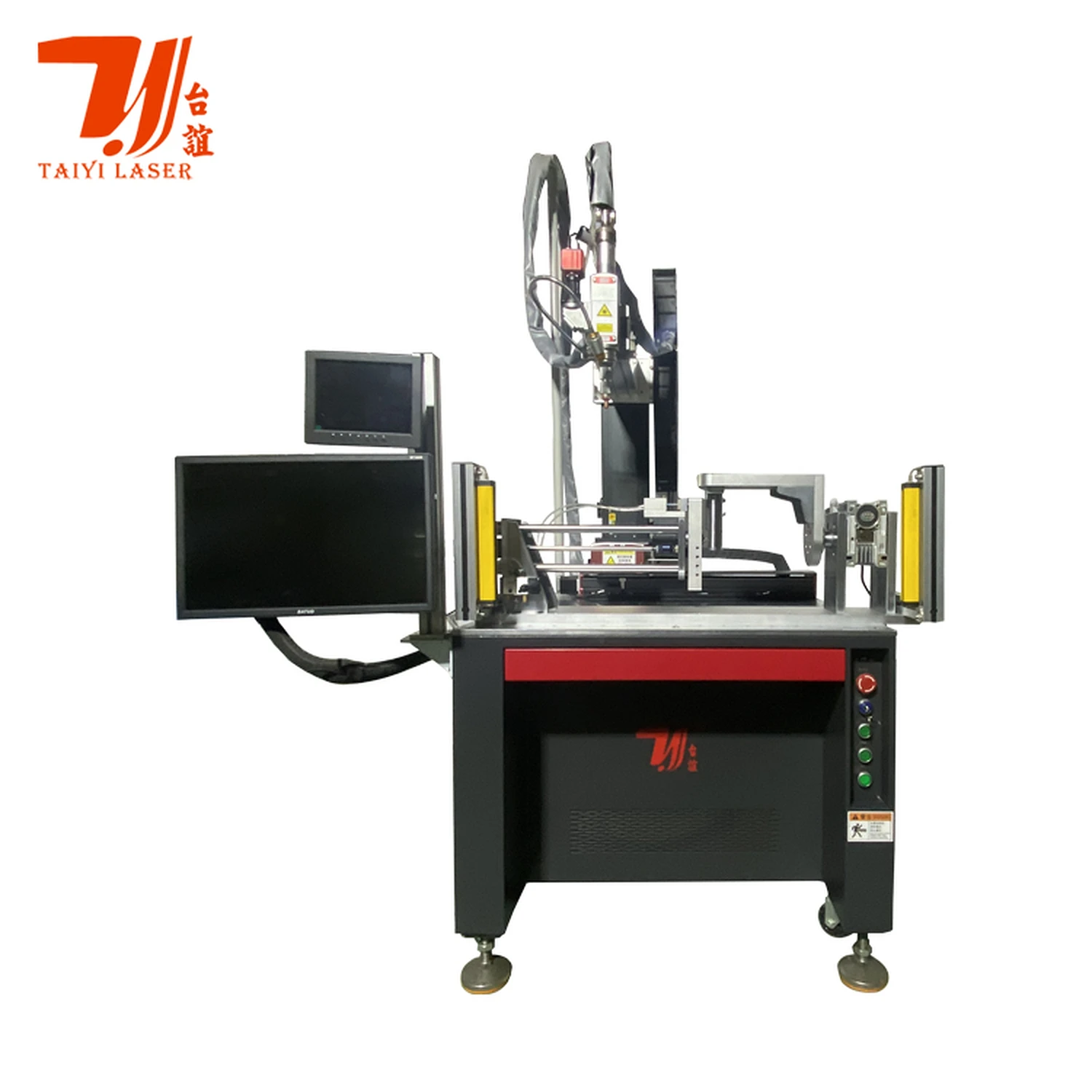

Diese Laserschweißzelle für Wasserkocher-Ausgüsse verwendet eine spezielle Drehvorrichtung, um den Körper und den Ausguss um die Verbindung herum zu positionieren. Sie ist für überprüfte Edelstahl-Wasserkocher, Kaffeekannen und verwandte Wassergeräte konfiguriert, mit CCD-Unterstützung zur Nahtbeobachtung.
Spezifikationen
Aktuelle Konfigurationsreferenzen
Laser und Prozess · ausgewählten Bereich bestätigen
- Konfigurationsstatus
- Aktuelle, im Dokument aufgeführte Optionen; eine kompatible Projektkonfiguration bestätigen
- Laserleistung
- 1,500 / 2,000 / 3,000 / 6,000 W (chinesisches Datenblatt und Handbuch); englisches Datenblatt listet 1,500-4,000 W; Obergrenze bestätigen
- Schweißgeschwindigkeit
- 8-90 mm/s (aktuelle Excel-Liste)
- Wiederholpositioniergenauigkeit
- ±0.02 mm (Excel); Handbuch listet ±0.01 mm; vor Bestellung bestätigen
- Laserwellenlänge
- 1,070 nm (Handbuchliste)
Optik und Steuerung · als einen Satz auswählen
- Visuelle Unterstützung
- CCD-Überwachung im mitgelieferten Handbuch gezeigt
- Laserquellenoptionen
- Raycus / IPG / JPT / MAX (Handbuchliste; Projektauswahl)
- Schweißkopf-Option
- Raytools HZG (Handbuchliste; Projektauswahl)
- Pulsfrequenz
- ≤100 Hz (Handbuchliste; mit der ausgewählten Quelle abgleichen)
- Pulsbreite
- 0.5-15 ms (Handbuchliste; Bestätigung anhand der ausgewählten Quelle)
- Spot-Einstellbereich
- 0.1-3 mm (manuelle Auflistung)
Werkstückspannung und Versorgungsmedien · pro Zelle bestätigen
- Primäre Werkstücke
- Ausgießer für Wasserkocher, Ausgießer für Kaffeekannen und zugehörige Edelstahlteile für Wassergeräte
- Vorrichtungspaket
- Spezielle Drehvorrichtung, die um die eingereichte Gehäuseöffnung, den Ausgießer und die Naht herum konstruiert wurde
- Kühlsystem
- Wasserkühlung (Handbuchliste)
- Elektrische Auflistung
- 220 / 380 V · 3-phasig · 50 / 60 Hz (für die ausgewählte Versorgung bestätigen)
- Linienintegration
- Produktionslinienanbindung unterstützt; Schnittstelle und Beladungssequenz sind projektspezifisch
Bauen Sie die Vorrichtung um die Wasserkocher-Ausgussverbindung
Dies ist eine anwendungsbezogen konfigurierte Schweißzelle und keine universelle Wasserkocher-Maschine. Gehäuseöffnung, Ausgussform, Material, Wandstärke, Passung, Klemmung und Inspektion müssen vor der Festlegung der Werkzeuge und Prozesseinstellungen überprüft werden.
Spezielle Drehvorrichtung
Die Vorrichtung positioniert den Kesselkörper und den Ausguss um die Schweißachse. Körperöffnung, Ausgussform, Wandstärke und Nahtzugang definieren die endgültige Klemmgeometrie.
CCD-unterstützte Beobachtung
Das mitgelieferte Handbuch zeigt CCD-Unterstützung zur Betrachtung der Verbindung während der Einrichtung und des Betriebs. Kameraansicht und Ausrichtungsmethode werden mit dem realen Teil bestätigt.
Vorrichtungswechsel für Größenvarianten
Spezielle oder wechselbare Vorrichtungssätze können überprüfte Kessel- und Ausgussgrößen unterstützen, während die Teileposition und der Schweißzugang kontrolliert bleiben.
Laser, Optik und Kühlung gemeinsam ausgewählt
Leistung, Quelle, Schweißkopf, Spotbereich, Wasserkühlung und elektrische Versorgung werden vor der Angebotserstellung als eine kompatible Konfiguration bestätigt.
Von der Fugenprüfung bis zur Lieferung
- 01
Maschinenbett-Schweißen
- 02
Strahlvorbereitung
- 03
Wärmebehandlung
- 04
Präzisionsbearbeitung
- 05
Vormontageprüfung
- 06
Maschinenmontage
- 07
Testen, Debugging und Abnahme
- 08
Lieferung
Anwendungsbereich für Wasserkocher- und Kaffeekannen-Ausgussverbindungen
Die Eignung hängt von Material, Wandstärke, Gehäuseöffnung, Ausgussgeometrie, Passung, Ziel der Oberflächengüte, Nahtzugang und Inspektionsmethode ab. Reichen Sie das reale Teil oder die Zeichnung ein, bevor die Vorrichtung genehmigt wird.
Vergleichen Sie den nächsten automatischen Schweißpfad
Mehrstationen-Wasserkocher-Auslaufschweißen
Vergleichen Sie ein mehrpositionales Rotationslayout, wenn das Laden und Schweißen in einem sich wiederholenden Stationszyklus ablaufen muss.
Kreisförmige BodennähteDoppelstation-Wasserkocherboden-Schweißen
Vergleichen Sie wechselnde Arbeitsstationen für Kessel- und Behälterbodenverbindungen.
AnwendungssystemeAutomatischer Schweißbereich
Vergleichen Sie Portal-, Mehrachs- und werkstückspezifische automatische Schweißsysteme.
Verwandte Branchenlösungen
Entdecken Sie die Anwendungen und Laserprozesse, die mit dieser Ausrüstung verbunden sind.
Alle Branchenlösungen anzeigen
Passen Sie die Vorrichtung an die Körperöffnung und den Ausguss an
Überprüfen Sie die montierte Ausgussgeometrie
Die Körperöffnung, die Ausgussschräge, der Überstand und die Fugenpassung bestimmen die Positionierungsflächen und den Zugang um die Naht. Senden Sie die montierte Zeichnung sowie die einzelnen Teile, damit die Drehwerkstückspannung anhand der realen Verbindung überprüft werden kann.
Trennung von Größenänderungen und Produktionslayout
Unterschiedliche Körper- und Ausgussgrößen können dedizierte oder wechselbare Vorrichtungssätze erfordern. Beginnen Sie mit der Festlegung der Verbindung und Werkstückspannung für jede Variante. Wenn wiederholtes Laden und Schweißen einen Mehrpositionszyklus erfordert, vergleichen Sie das separate Mehrstationen-Ausgusssystem.
Bestätigen Sie die ausgewählte Konfiguration und Nahtabnahme
Die aktuellen Dokumente unterscheiden sich hinsichtlich der oberen Leistungsgrenze und des Wiederholpositionierungswertes, wie in den Spezifikationen gezeigt. Bestätigen Sie das ausgewählte Paket im Angebot, zusammen mit der Nahtoberfläche, den Dichtheitsprüfungen und der Inspektionsmethode, die für das Produkt erforderlich sind.
Fragen zur Maschinenauswahl
Beschreibt diese Seite eine feste Einstationenmaschine?
Das dokumentierte Merkmal ist eine spezielle Rundtischvorrichtung. Eine feste Einstationenanzahl wird hier nicht bestätigt; das endgültige Layout und die Beladungssequenz müssen für den eingereichten Körper und Ausguss spezifiziert werden.
Kann die Vorrichtung einen langen Kaffeekannen-Ausguss handhaben?
Kaffeekannen-Ausgüsse sind eine gelistete Anwendung. Länge, Verjüngung, Stützpunkte und Zugang um die Verbindung müssen noch anhand des tatsächlichen Teils, einschließlich etwaiger Größenvarianten, überprüft werden.
Wann sollte ich das Mehrstationen-Ausgusssystem vergleichen?
Vergleichen Sie es, wenn die Produktionsvorgabe verlangt, dass das Laden, Positionieren und Schweißen über eine sich wiederholende Reihe von Vorrichtungspositionen organisiert wird. Bewerten Sie den kompletten Zyklus und die Umrüstanforderungen, anstatt nur nach der Stationsanzahl zu wählen.
Garantiert die CCD-Unterstützung eine dichte Verbindung?
Die CCD-Unterstützung hilft bei der Betrachtung und Ausrichtung. Die Dichtungsleistung hängt von der tatsächlichen Verbindung und dem Prozess ab; vereinbaren Sie die Inspektionsmethode und die Abnahmekriterien für Ihre Teile während der Projektprüfung.
Welche Informationen werden für ein Angebot für einen Wasserkocher-Ausguss benötigt?
Stellen Sie Zeichnungen oder Muster von Körper und Ausguss, die Körperöffnung, Materialien und Dicken, Nahtposition, Variantengrößen, Zyklusziel und erforderliche Oberflächen- oder Dichtheitsprüfungen bereit. Diese definieren die Vorrichtungs- und Prozessprüfung.
Angebot anfordern
Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.
Konfiguration und Angebot werden nach Überprüfung der Körper- und Ausgussmaterialien, der Verbindungszeichnung, der Vorrichtungsanforderung, des Größenbereichs, der angestrebten Zykluszeit und der Inspektionsmethode erstellt.
