Schrank · Multimode-Pulsreinigung

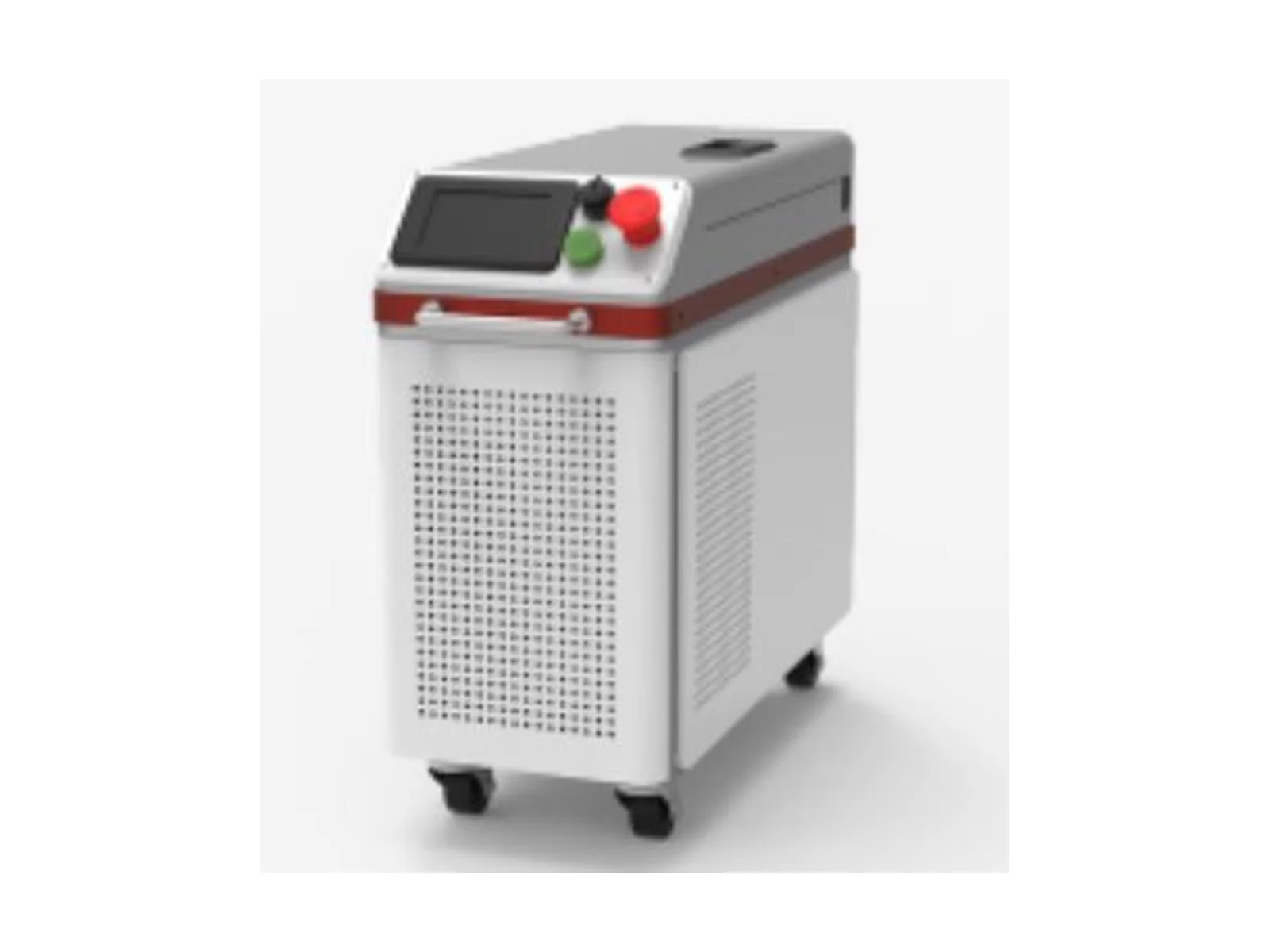

Luftgekühlte Schrank-Multimode-Puls-Lasereinigungsmaschine
Der luftgekühlte Multimode-Schrank TY-QX1019 bietet 200, 300 und 500 W Pulsreinigungsoptionen. Vergleichen Sie die dokumentierten Pulsenergie-Paarungen und leistungsspezifischen Kabellängen mit dem Werkstück; die 500 W Pulsenergie-Paarung bedarf vor der Spezifikation einer Bestätigung.
Garantie für die gesamte Maschine: 2 Jahre · Der Endpreis und die Lieferzeit hängen von der Laserleistung, der Pulsenergieoption, den Reinigungsanforderungen, der Sicherheit, der Absaugung und dem Lieferumfang ab.
Spezifikationen
TY-QX1019 luftgekühlte Schrank-Multimode-Konfigurationsdaten
Maschinenarchitektur
- Modell
- TY-QX1019
- Konfiguration
- Luftgekühlter Schrank · Multimode
- Laserquelle
- JPT gepulster Faserlaser
- Laserwellenlänge
- 1,064 nm
- Kühlung / Betrieb
- Luftkühlung / Handgerät
- Gehäuse
- Rollschrank
Laser- und Reinigungsbereich
- Angegebene Laserleistung
- 200 / 300 / 500 W
- Bestätigte Pulsenergiezuordnung
- 5 mJ bei 200 W; 5 / 15 mJ bei 300 W; 500 W Zuordnung ausstehend
- Maximale Scangeschwindigkeit
- 30,000 mm/s / 98.4 ft/s
- Reinigungsbreite
- 10-140 mm / 0.39-5.51 in
- Faserkabellänge
- 5 m / 16.4 ft bei 200 / 300 W; 10 m / 32.8 ft bei 500 W
Versorgung und Handhabung
- Eingangsleistung
- AC 220 V ±10%, 50/60 Hz
- Gewicht des Reinigungskopfes
- 0.9 kg / 2.0 lb bei 200 W; 1.25 kg / 2.8 lb bei 300 W; 1.5 kg / 3.3 lb bei 500 W
- Maschinengewicht
- 54 kg / 119.0 lb
- Maschinengröße
- 766.5 × 371 × 786.4 mm / 30.2 × 14.6 × 31.0 in
- Garantie
- 2 Jahre für die gesamte Maschine
Passen Sie Pulsmodi an wechselnde Reinigungsaufgaben an
Leistungsspezifische Pulsenergieoptionen
Die aufgeführte Paarung ist 5 mJ bei 200 W und 5 oder 15 mJ bei 300 W. Bestätigen Sie die 500 W Pulsenergie-Paarung, bevor Sie das ausgewählte Paket mit einer anderen Konfiguration vergleichen.
Drei aufgeführte Leistungsoptionen
Der Schrank ist mit den Optionen 200, 300 und 500 W aufgeführt. Die endgültige Leistungs- und Pulsenergieoption wird aus dem eingereichten Material, der Oberflächenschicht und dem Zielergebnis ausgewählt.
Integrierte Luftkühlung
Der Schrank verwendet Luftkühlung und benötigt keinen externen Wasserkühlkreislauf, was die Anforderungen an die unterstützende Versorgung rund um den Arbeitsplatz vereinfacht.
Einstellbare Reinigungsabdeckung
Die angegebene Reinigungsbreite von 10-140 mm und die maximale Scangeschwindigkeit von 30,000 mm/s bieten einen dokumentierten Bereich für Prozessversuche an eingereichten Teilen.
Leistungsspezifische Arbeitsreichweite
Das aktuelle Datenblatt listet ein 5 m Faserkabel bei 200 / 300 W und ein 10 m Kabel bei 500 W für Arbeiten an größeren Bauteilen und Strukturen auf.
Leistungsspezifisches Kopfgewicht
Das angegebene Gewicht des Reinigungskopfes steigt von 0.9 kg bei 200 W auf 1.5 kg bei 500 W, wodurch die Anforderungen an die Bedienerhandhabung vor der Konfiguration überprüft werden können.
Von der Oberflächenprüfung bis zur Reinigungsabnahme
Die endgültige Leistung und die Einstellungen werden aus Material, Oberflächenschicht, Zugangsbedingungen, Zieloberfläche und Abnahmekriterien ausgewählt.
- 01
Grundmaterial und Oberflächenschicht überprüft
- 02
Rost, Farbe, Kohlenstoff oder Oxid definiert
- 03
Reinigungsbereich und Zugang geprüft
- 04
Zieloberfläche und Abnahmestandard vereinbart
- 05
200, 300 oder 500 W Leistung ausgewählt
- 06
Pulsenergieoption, Scangeschwindigkeit und -breite bestätigt
- 07
Kopfgewicht und Kabelreichweite überprüft
- 08
Sicherheit, Absaugung und Lieferumfang bestätigt
Andere Laserreinigungskonfigurationen vergleichen
TY-QX1019
Vergleichen Sie alle acht Rucksack-, Koffer- und Schrankkonfigurationen der TY-QX1019-Serie.
Schrank-Einzelmodus-KonfigurationTY-QX1019
Vergleichen Sie den 200-500 W Einzelmodus-Schrank und sein gelistetes Maschinengewicht von 30 kg.
Wassergekühlter Schrank-EinzelmodusTY-QX1019
Vergleichen Sie den leistungsstärkeren 500-2,000 W Schrank mit integrierter Wasserkühlung und bis zu 250 mm Reinigungsbreite.
Branchenlösungen entdecken
Durchsuchen Sie unsere Branchenlösungen und besprechen Sie die Ausrüstung, Vorrichtungen und Prozessanforderungen für Ihre Anwendung.
Alle Branchenlösungen anzeigenBestätigen Sie die Quellenpaarung und die Arbeitsreichweite
Die bestätigten Pulsenergie-Paarungen explizit halten
Die aktuelle Tabelle listet 5 mJ bei 200 W und 5 oder 15 mJ bei 300 W auf. Die 500 W Pulsenergiezuordnung ist noch nicht bestätigt. Fragen Sie nach der ausgewählten Leistung und Pulsenergie zusammen, anstatt ein serienweites Maximum als verifizierte Paarung zu behandeln.
Reichweite und Kopfhandhabung nach Leistung überprüfen
Die Optionen 200 und 300 W listen fünf Meter Faser auf, während die Option 500 W zehn Meter listet. Die Kopfgewichte betragen 0.9, 1.25 und 1.5 kg bzw. Überprüfen Sie die vollständige Kabelführung und den Oberflächenzugang für die gewählte Konfiguration.
Strahlmodi bei einer vereinbarten Oberflächenaufgabe vergleichen
Multi-Mode identifiziert den Laserstrahlmodus, nicht mehrere Maschinenfunktionen. Vergleichen Sie diesen 54 kg luftgekühlten Schrank mit den Single-Mode- oder wassergekühlten Alternativen unter Verwendung desselben Substrats, derselben Schicht und desselben akzeptierten Finishs, und bewerten Sie dann die relevanten Versorgungs- und Handhabungsanforderungen.
Fragen zur Maschinenauswahl
Welche Leistungsoptionen sind aufgeführt?
Der Schrank listet 200, 300 und 500 W auf. Bestätigen Sie Leistung, Pulsenergie, Kopf und Kabel als eine ausgewählte Konfiguration im Angebot.
Enthält jede Version ein zehn Meter langes Kabel?
Nein. Fünf Meter sind bei 200 und 300 W aufgeführt; zehn Meter sind bei 500 W aufgeführt. Überprüfen Sie die leistungsspezifische Kabellänge anhand des tatsächlichen Weges zum Werkstück.
Bedeutet Multimode mehrere Reinigungsvoreinstellungen?
Der Begriff bezeichnet den Laserstrahlmodus. Er legt weder eine Anzahl von Voreinstellungen, zusätzliche Schweiß- oder Schneidfunktionen noch eine universell bessere Reinigung als eine Einzelmodenquelle fest.
Ist die Pulsenergie von 500 W bestätigt?
Nein. Der aktuelle Konfigurationsdatensatz lässt diese Paarung zur Bestätigung offen. Gehen Sie nicht davon aus, dass die Pulsenergien von 200 oder 300 W oder ein serienweiter Wert für die Option 500 W gelten.
Wann sollte ich den wassergekühlten Schrank vergleichen?
Vergleichen Sie ihn bei der Überprüfung der aufgeführten gepulsten Optionen mit höherer Leistung und der dafür erforderlichen Installation. Verwenden Sie dieselben Reinigungsakzeptanzkriterien und vergleichen Sie dann die elektrische Versorgung, die Kühlung, das Systemgewicht und den Zugang anstatt nur die Leistung.
