Schrank · wassergekühlte Pulsreinigung

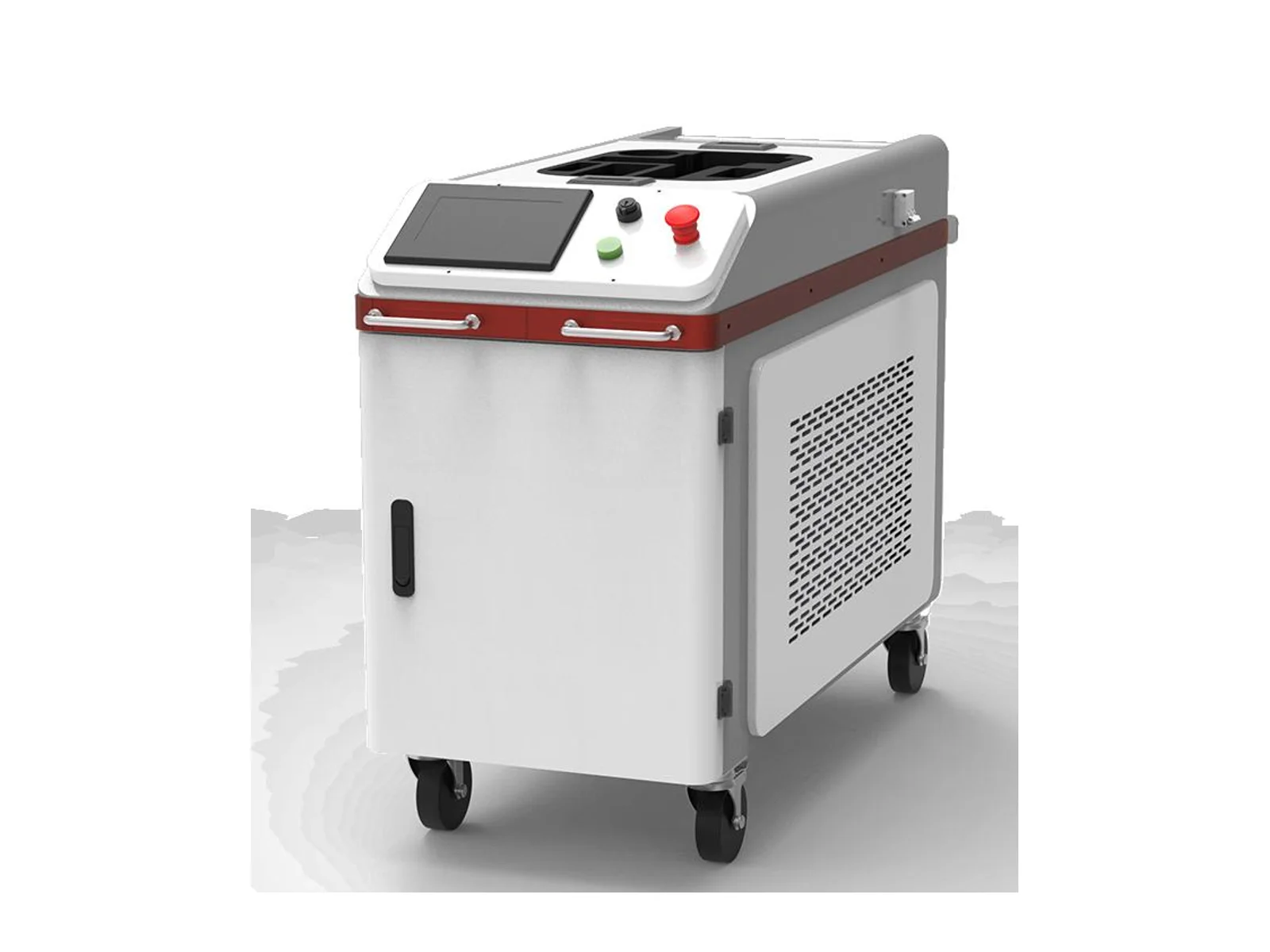

Wassergekühlte Schrank-Einmoden-Pulslaser-Reinigungsmaschine
Der TY-QX1019 wassergekühlte Einmoden-Schrank bietet 500, 1,000, 1,500 oder 2,000 W Pulsreinigung mit zehn Meter Faser. Wählen Sie die Leistung zusammen mit ihrer elektrischen Versorgung und dem Reinigungsbreitenbereich und bestätigen Sie die Pulsenergiepaarung für das vorgeschlagene Paket.
Garantie auf die gesamte Maschine: 2 Jahre · Der Endpreis und die Lieferzeit hängen von der Laserleistung, dem Pulsenergiemodus, dem Reinigungsbedarf, der Sicherheit, der Absaugung und dem Lieferumfang ab.
Spezifikationen
TY-QX1019 wassergekühlte Schrank Einmoden-Konfigurationsdaten
Maschinenarchitektur
- Modell
- TY-QX1019
- Konfiguration
- Wassergekühlter Schrank · Singlemode
- Laserquelle
- JPT gepulster Faserlaser
- Lasertyp
- Gepulster Faserlaser
- Kühlung / Betrieb
- Wasserkühlung / Handheld
- Gehäuse
- Rollschrank
Laser- und Reinigungsbereich
- Angegebene Laserleistung
- 500 / 1,000 / 1,500 / 2,000 W
- Aufgeführte Pulsenergiemodi
- 15 / 50 / 100 mJ; Leistungszuordnung muss bestätigt werden
- Reinigungsbreite bei 500 W
- 10-140 mm / 0.39-5.51 in
- Reinigungsbreite bei 1,000-2,000 W
- 10-250 mm / 0.39-9.84 in
- Faserkabellänge
- 10 m / 32.8 ft
Versorgung und Handhabung
- Eingangsleistung bei 500 / 1,000 W
- AC 220 V ±10%, 50/60 Hz
- Eingangsleistung bei 1,500 / 2,000 W
- AC 380 V ±10%, 50/60 Hz
- Gewicht des Reinigungskopfes
- 1.5 kg / 3.3 lb
- Maschinengewicht
- Ca. 135 kg / 297.6 lb
- Maschinengröße
- 1,075 × 458 × 796 mm / 42.3 × 18.0 × 31.3 in
- Garantie
- 2 Jahre für die gesamte Maschine
Gepulste Reinigung mit höherer Leistung und integrierter Wasserkühlung
Vier Optionen mit höherer Leistung
Das aktuelle Konfigurationsblatt listet 500, 1,000, 1,500 und 2,000 W Auswahlmöglichkeiten zur Anpassung der Verarbeitungsrate, der Oberflächenschicht und der erforderlichen Reinigungsabdeckung auf.
Integrierte Wasserkühlung
Das Gehäuse enthält einen Wasserkühlkreislauf, um den gepulsten Betrieb mit höherer Leistung und längere industrielle Reinigungszyklen zu unterstützen.
Leistungsspezifische elektrische Versorgung
Das Blatt weist AC 220 V Eingang den 500 / 1,000 W Versionen und AC 380 V Eingang den 1,500 / 2,000 W Versionen zu, wodurch die Versorgungsplanung während der Konfigurationsprüfung sichtbar bleibt.
Reinigungsbreite bis zu 250 mm
Die aufgeführte Breite beträgt 10-140 mm bei 500 W und 10-250 mm bei 1,000 bis 2,000 W, wodurch die erforderliche Abdeckung im Hinblick auf das eingereichte Werkstück überprüft werden kann.
Zehn Meter Arbeitsreichweite
Ein aufgeführter 10 m Faserkabel trennt das Gehäuse vom handgeführten Reinigungspunkt für Arbeiten an großen Komponenten und Strukturen.
1.5 kg Handreinigungsgerät
Das aufgeführte Gewicht des Reinigungskopfes beträgt 1.5 kg über den gesamten Konfigurationsbereich hinweg, was eine klare Eingabe für die Überprüfung des Zugangs und der Bedienerhandhabung darstellt.
Von der Oberflächenprüfung bis zur Reinigungsabnahme
Die endgültige Leistung und die Einstellungen werden aus Material, Oberflächenschicht, Zugangsbedingungen, Zieloberfläche und Abnahmekriterien ausgewählt.
- 01
Grundmaterial und Oberflächenschicht überprüft
- 02
Rost, Farbe, Kohlenstoff oder Oxid definiert
- 03
Reinigungsbereich und Zugang geprüft
- 04
Zieloberfläche und Abnahmestandard vereinbart
- 05
500, 1,000, 1,500 oder 2,000 W ausgewählt
- 06
Pulsenergiemodus und Reinigungsbreite bestätigt
- 07
Elektrische Versorgung, Kühlung und Kabelreichweite überprüft
- 08
Sicherheit, Absaugung und Lieferumfang bestätigt
Andere Laserreinigungskonfigurationen vergleichen
TY-QX1019
Vergleichen Sie alle acht Rucksack-, Koffer- und Schrankkonfigurationen der TY-QX1019-Serie.
Luftgekühlter Schrank-EinzelmodusTY-QX1019
Vergleichen Sie den leichteren 200-500 W luftgekühlten Schrank und sein gelistetes Maschinengewicht von 30 kg.
Luftgekühlter Schrank-MultimodusTY-QX1019
Vergleichen Sie den 200-500 W luftgekühlten Schrank mit wählbaren Pulsenergie-Modi und einem gelisteten Maschinengewicht von 54 kg.
Branchenlösungen entdecken
Durchsuchen Sie unsere Branchenlösungen und besprechen Sie die Ausrüstung, Vorrichtungen und Prozessanforderungen für Ihre Anwendung.
Alle Branchenlösungen anzeigenPlanen Sie die Pulsquelle und die Standortversorgung zusammen
Spannung prüfen, bevor ein Leistungspaket gewählt wird
Die Optionen 500 und 1,000 W listen AC 220 V Eingang auf; die Optionen 1,500 und 2,000 W listen AC 380 V auf. Überprüfen Sie die ausgewählte elektrische und Wasserkühlungsinstallation mit den verfügbaren Standortversorgungsleitungen, bevor Sie die Maschinenkonfiguration festlegen.
Breite für die gewählte Leistung verwenden
Die Reinigungsbreite ist als 10–140 mm bei 500 W und 10–250 mm bei 1,000, 1,500 oder 2,000 W aufgeführt. Der breiteste Wert wird nicht von jeder Option geteilt und legt die pro Stunde gereinigte Fläche nicht ohne ein akzeptiertes Prozessergebnis fest.
Pulsenergie und Betriebsanforderungen bestätigen
Der Datensatz listet 15, 50 und 100 mJ auf, wobei die Leistungszuordnung noch bestätigt werden muss. Vereinbaren Sie die ausgewählte Paarung, das Musterergebnis und den beabsichtigten Betriebsplan. Wasserkühlung allein ist keine Garantie für einen bestimmten Dauerbetrieb oder eine bestimmte Produktionsleistung.
Fragen zur Maschinenauswahl
Ist dies dasselbe wie ein wassergekühlter kontinuierlicher Reiniger?
Nein. Dieses TY-QX1019 Gehäuse verwendet eine gepulste Quelle. Die TY-HS1022 Serie verwendet einen kontinuierlichen Faserlaser; vergleichen Sie sie anhand der Oberflächenaufgabe und des erforderlichen Ergebnisses.
Welche Versionen erfordern 380 V?
Die aufgeführten 1,500 und 2,000 W Versionen verwenden AC 380 V. Die 500 und 1,000 W Versionen listen AC 220 V auf; bestätigen Sie die vollständigen elektrischen Anforderungen für das gewählte Paket.
Bietet jede Option eine Reinigungsbreite von 250 mm?
Nein. Die 500 W Option listet 10–140 mm auf, während 1,000, 1,500 und 2,000 W 10–250 mm auflisten. Verwenden Sie den Bereich der ausgewählten Option während der Prozessüberprüfung.
Kann ich jede Pulsenergie bei jeder Leistung wählen?
Das ist nicht festgelegt. Die aufgeführten Pulsenergien sind 15, 50 und 100 mJ, aber ihre Leistungszuordnung bedarf der Bestätigung, bevor die Paarung spezifiziert werden kann.
Was sollte für die wiederholte Produktionsreinigung überprüft werden?
Geben Sie das Substrat, den Schichtzustand, die Teilegeometrie, die akzeptierte Oberflächengüte und den beabsichtigten Betriebsplan an. Bestätigen Sie Probeergebnisse, Durchgänge, Kopfzugang, Kühlanforderungen und die benötigte Arbeitszeit für die ausgewählte Konfiguration.
Angebot anfordern
Nennen Sie uns das Teil. Wir nennen Ihnen die Maschine.
Der Preis hängt von der Laserleistung, dem Pulsenergiemodus, der elektrischen Versorgung, der Oberflächenschicht, dem Reinigungsbereich, dem gewünschten Ergebnis, dem Sicherheitspaket, der Absaugung und dem Lieferumfang ab.
